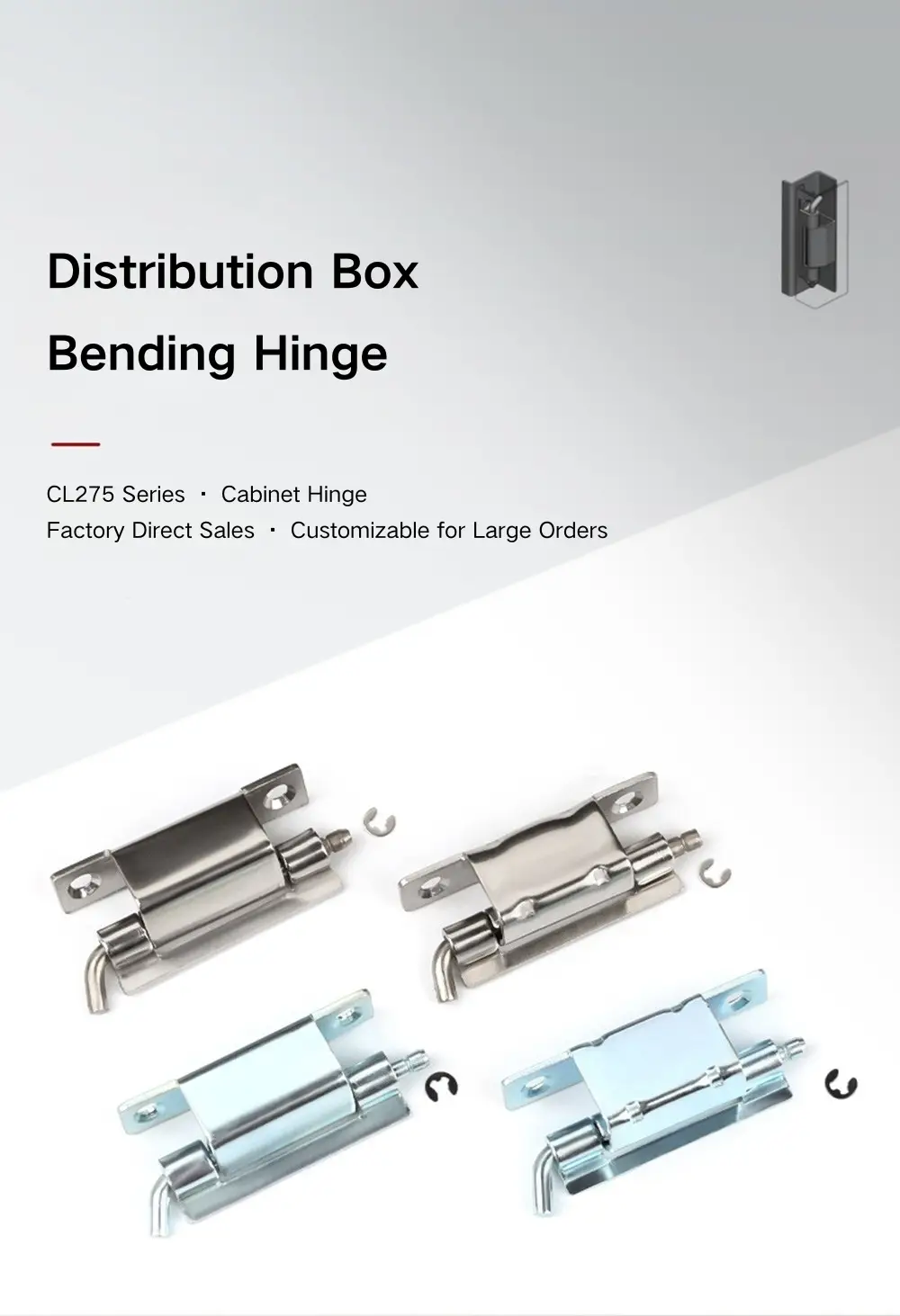

90 graden gebogen kastscharnier

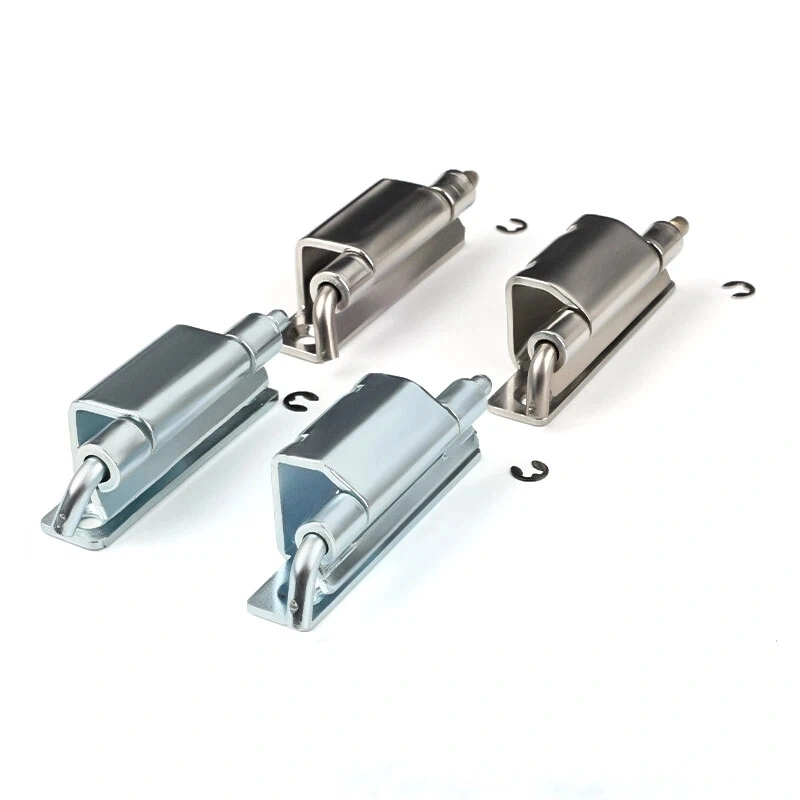

Voor kopers die verborgen behuizingsscharnieren van Yitai Lock aanschaffen, dekt de 90 graden gebogen kastscharnier CL275-serie twee openingshoeken in de drie modellen: 120° op de CL275-1 en 90° op zowel de CL275-2 als de CL275-3. De CL275-2 en CL275-3 delen dezelfde horizontale voetafdruk, maar verschillen in hun laterale afmetingen, dus de keuze daartussen komt neer op de specifieke deurpaneel- en framegeometrie van uw behuizing. Alle drie gebruiken een cilinder van Φ5 mm met een open borgring van Φ4 voor het vasthouden van de pin.

Modelopties en afmetingen

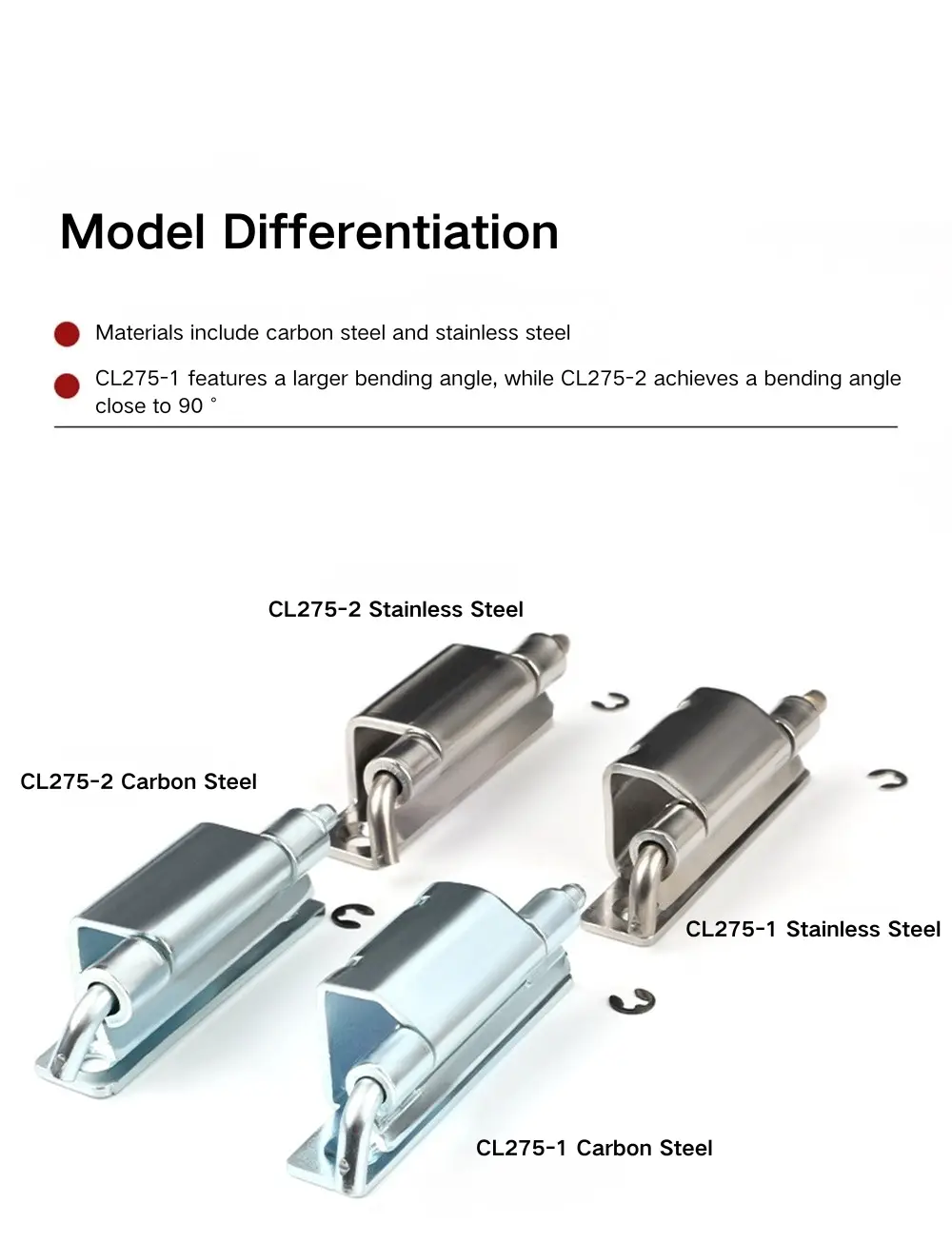

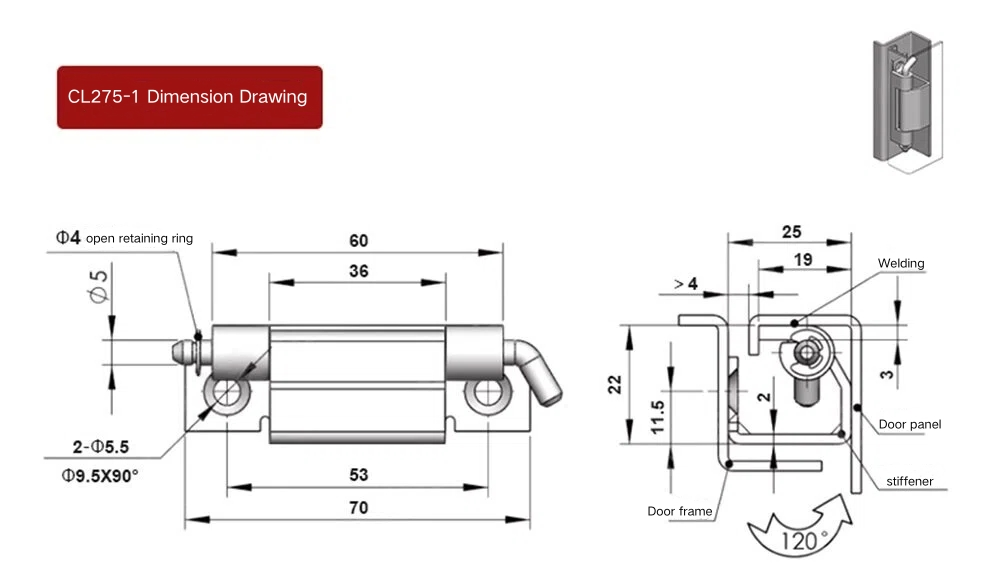

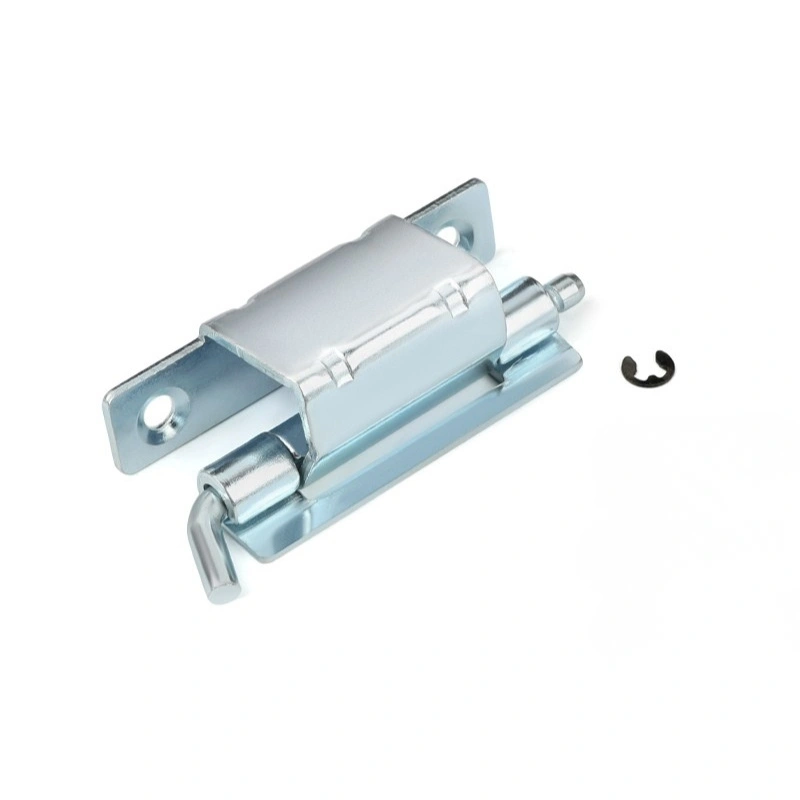

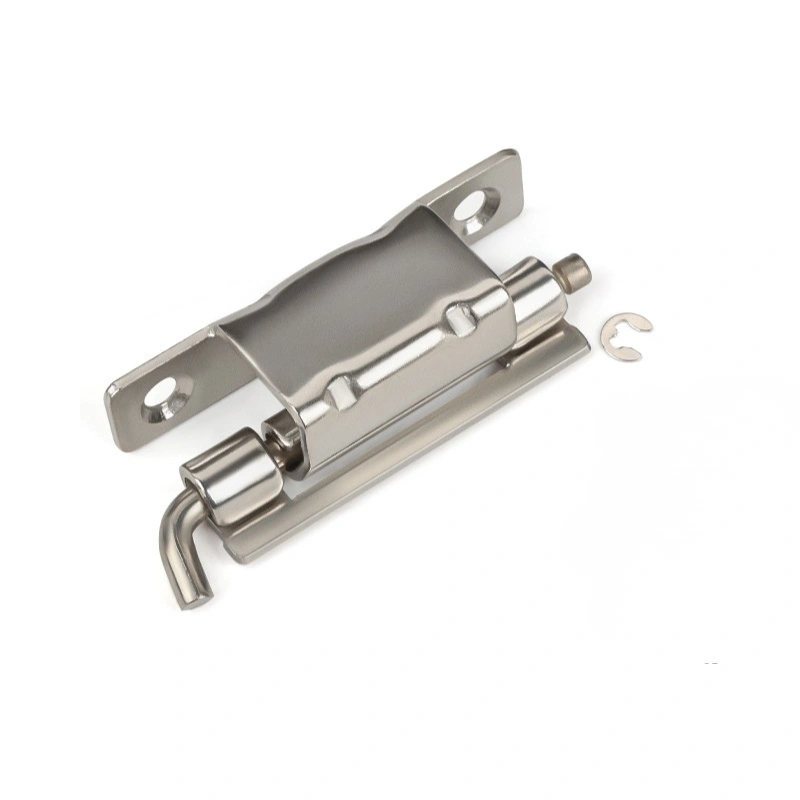

Het 90 graden gebogen kastscharnier CL275-1 is het grootste model, met een totale lengte van 70 mm en een scharnierlichaam van 60 mm. De binnenoverspanning tussen de montagevleugels is 53 mm, de cilinderdiameter is Φ5 mm en de twee montagegaten zijn Φ5,5 mm met een verzinkboor van Φ9,5 x 90 °. De CL275-1 opent tot 120°, waardoor hij de juiste keuze is als een bredere deurzwaai nodig is.

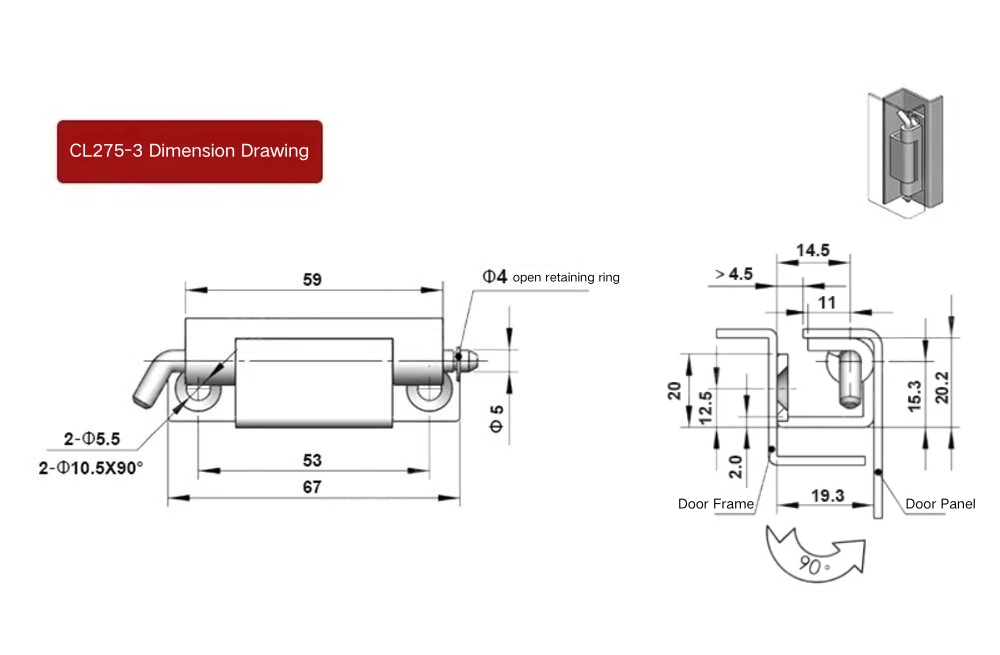

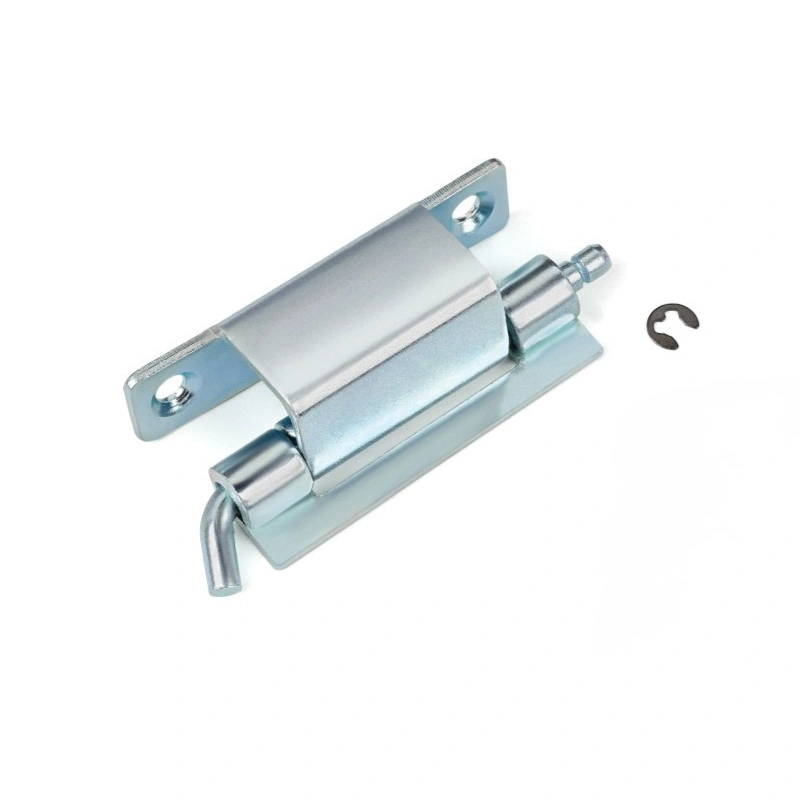

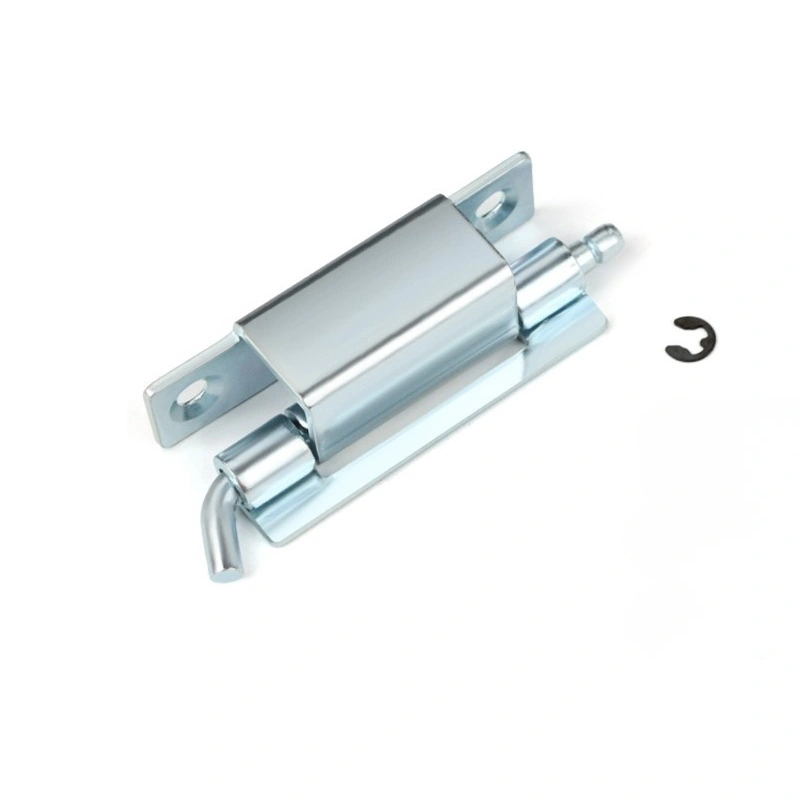

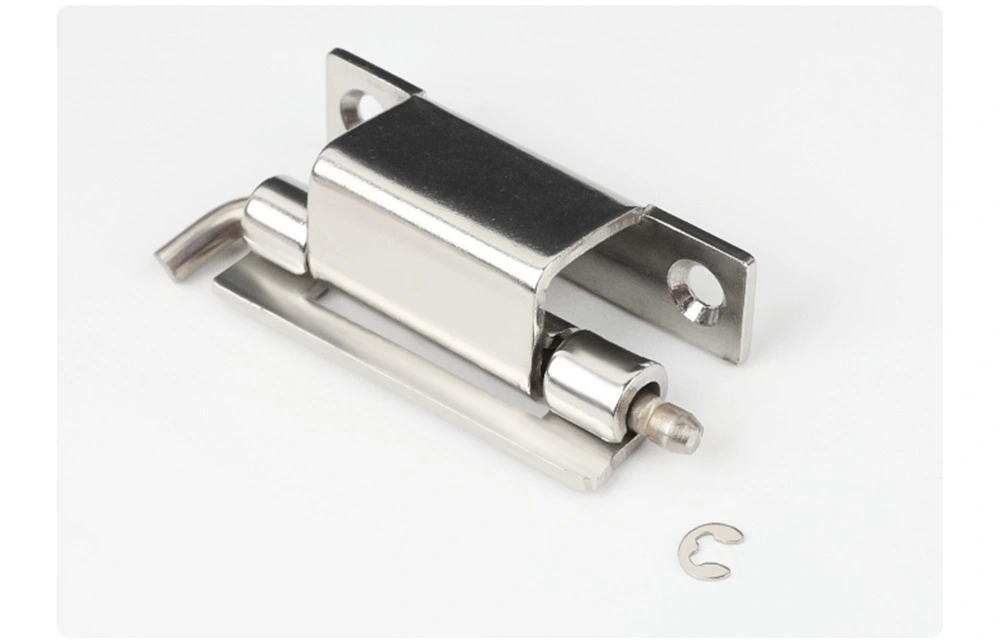

De CL275-2 en CL275-3 openen beide tot 90 ° en delen een binnenspanwijdte van 53 mm en een cilinder van Φ5 mm, maar verschillen in hun totale afmetingen en gatconfiguraties. De CL275-2 heeft een totale lengte van 67 mm met een behuizing van 59 mm en gebruikt twee gaten van Φ5,5 mm naast twee verzonken gaten van Φ10,5×90°. De CL275-3 heeft een behuizing van 60 mm en een totale lengte van 67 mm met twee montagegaten van Φ5,2 mm. Het laterale profiel van de CL275-3 verschilt ook van de CL275-2, met een deurframe-inzetdiepte van 19,3 mm en een totale laterale hoogte van 20,2 mm - details die ertoe doen bij het monteren van het 90 graden gebogen kastscharnier in een specifiek framekanaal.

Structuur en installatie

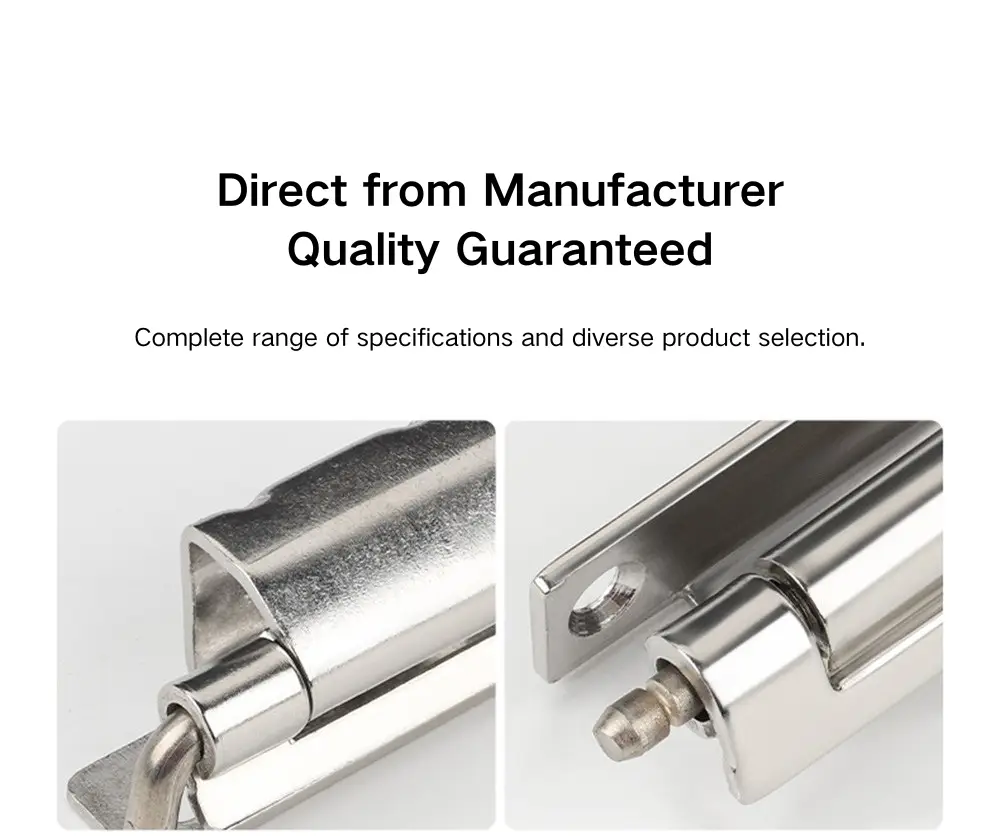

Alle drie de modellen van het 90 graden gebogen kastscharnier worden geïnstalleerd door middel van lassen. Het gebogen vleugelontwerp betekent dat de ene kant van de scharnieren tegen de binnenkant van het deurkozijnkanaal zit en de andere tegen het deurpaneel, waarbij de scharniercilinder verzonken in het frameprofiel zit in plaats van op het kastoppervlak. Deze verborgen plaatsing onderscheidt de CL275 van een standaard opbouwscharnier.

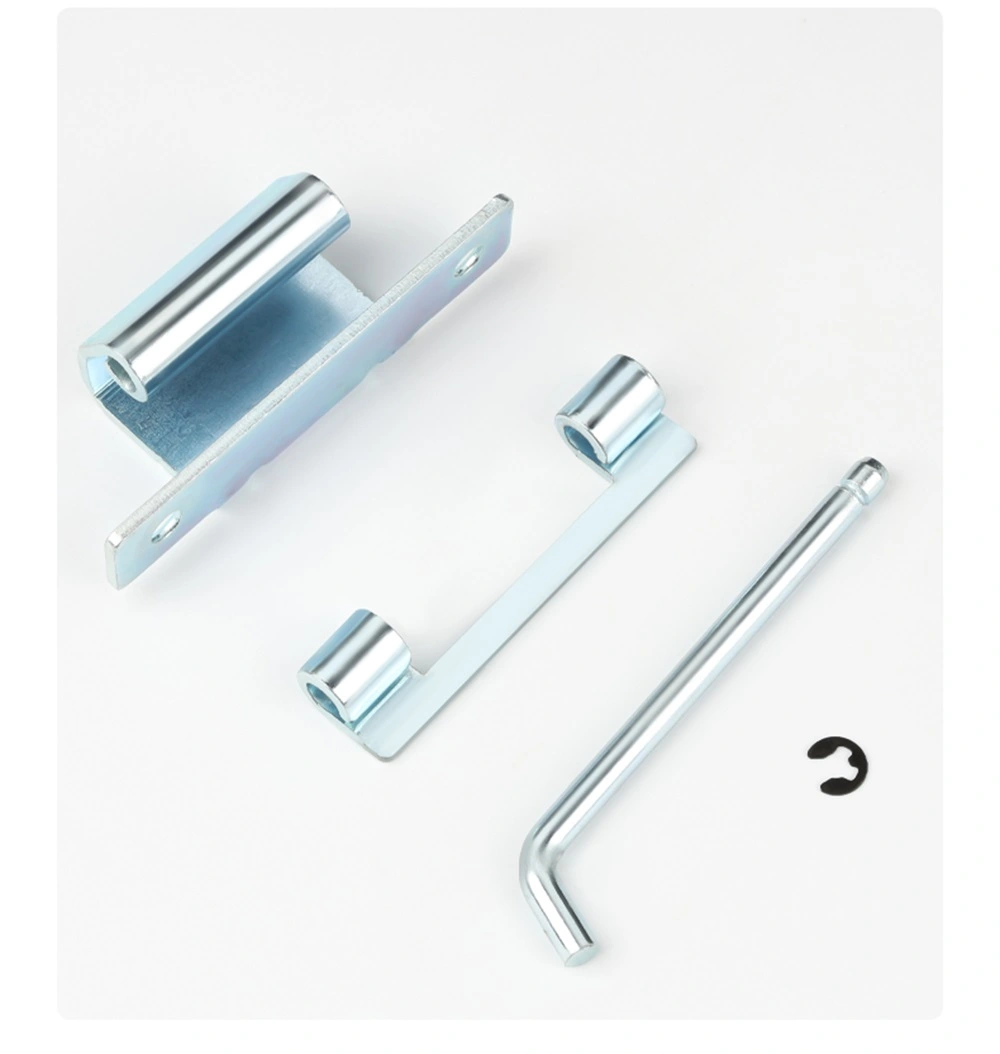

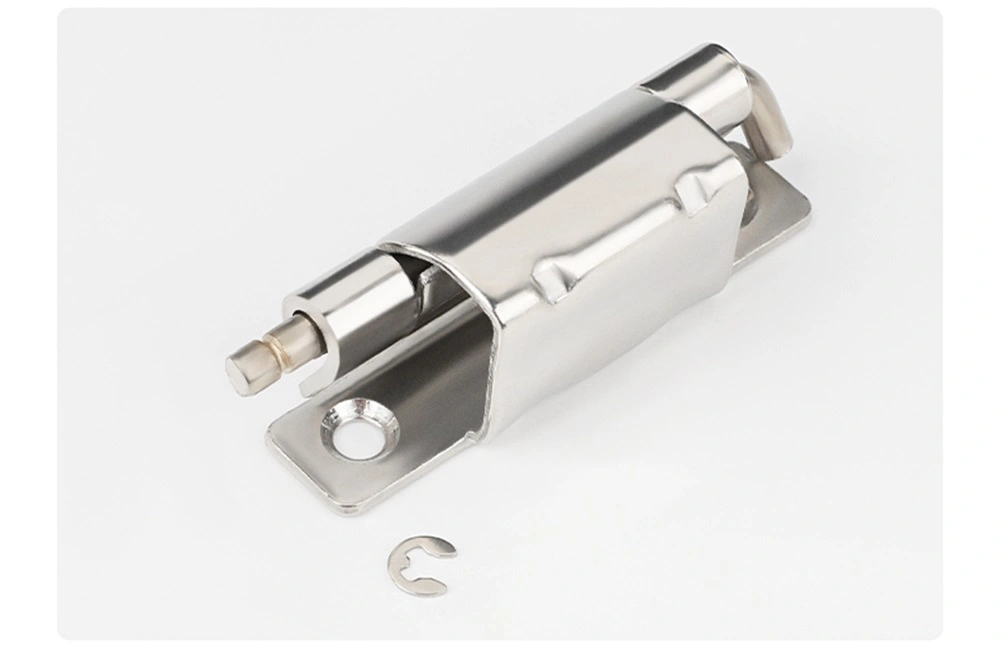

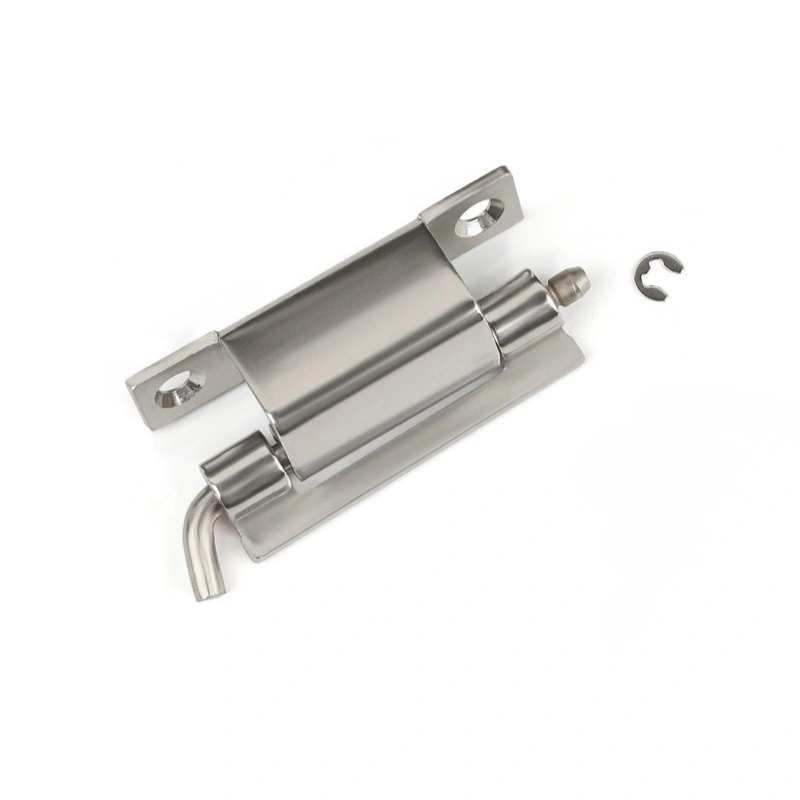

Het 90 graden gebogen kastscharnier maakt op alle drie de modellen gebruik van een Φ4 open borgring om de pin tijdens gebruik op zijn plaats te houden. Het deurblad kan worden verwijderd door de borgring los te maken en aan de pin te trekken – geen gereedschap nodig – wat handig is voor kasten waarbij de deur af en toe moet worden verwijderd voor interne toegang of onderhoud. Door de lasinstallatie blijft de vaste vleugel permanent verankerd aan het frame, waardoor herhaaldelijk verwijderen van de deur geen invloed heeft op de montage.

Materiaal- en oppervlaktebehandeling

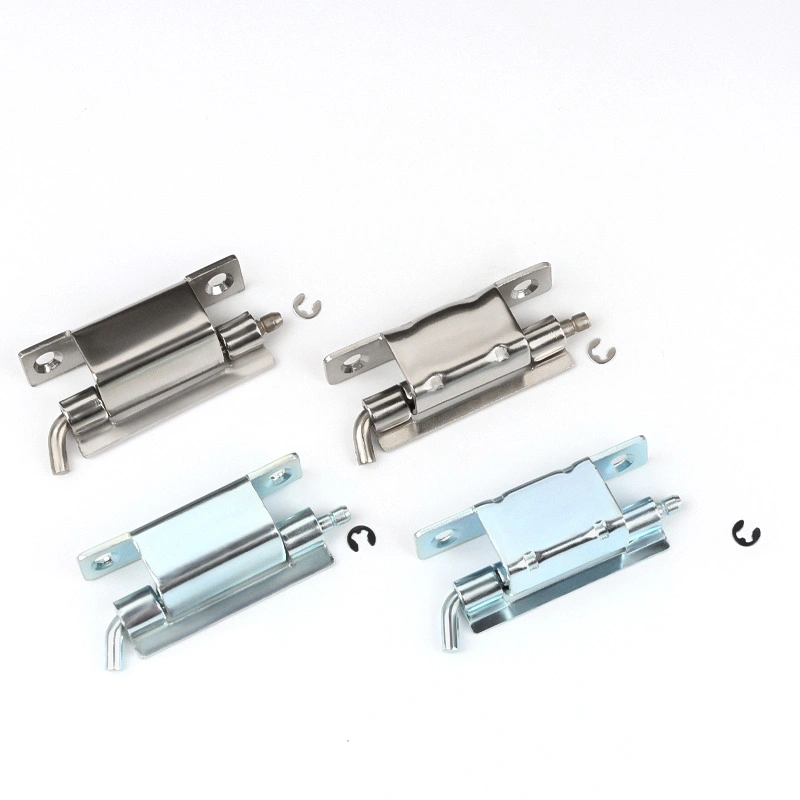

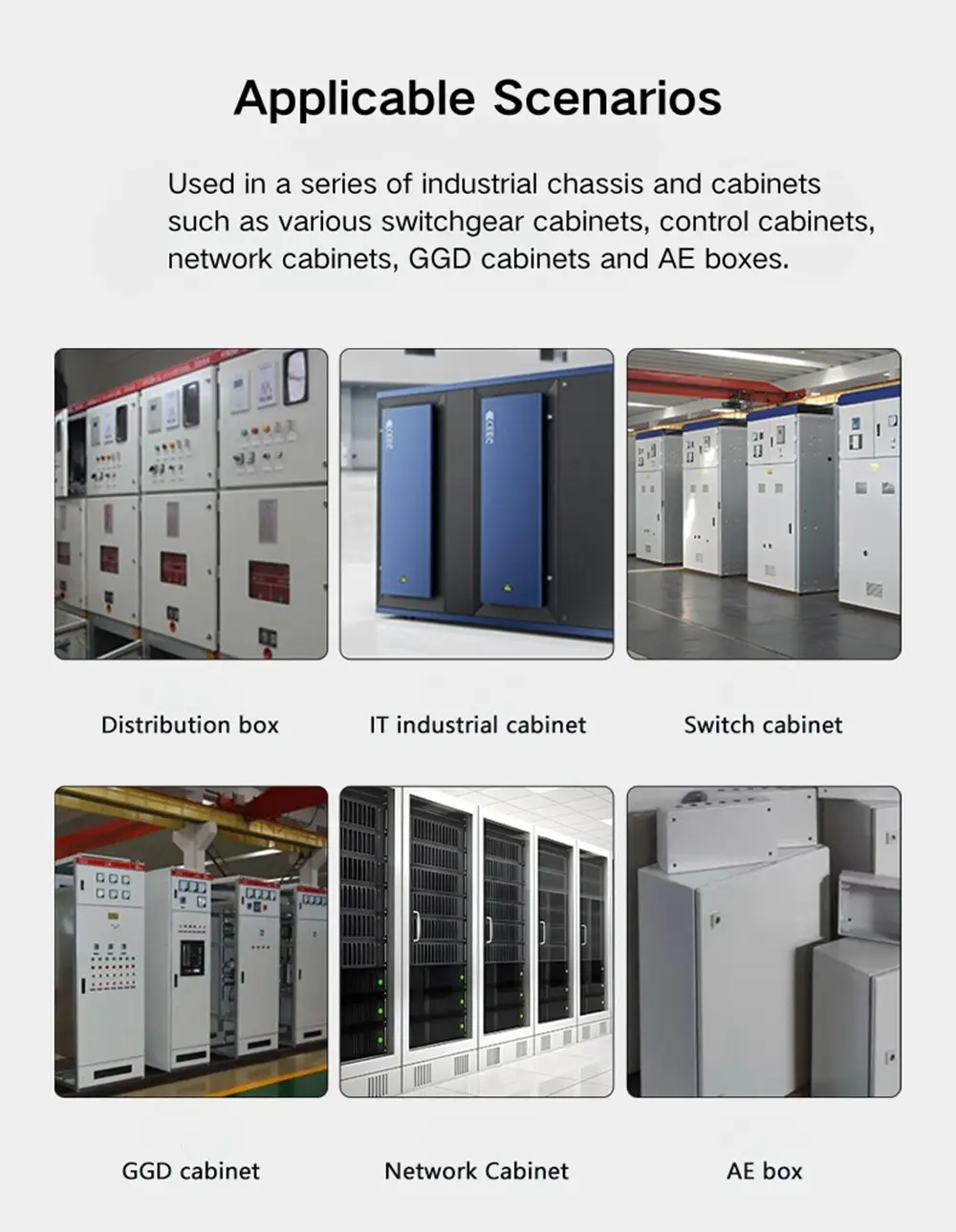

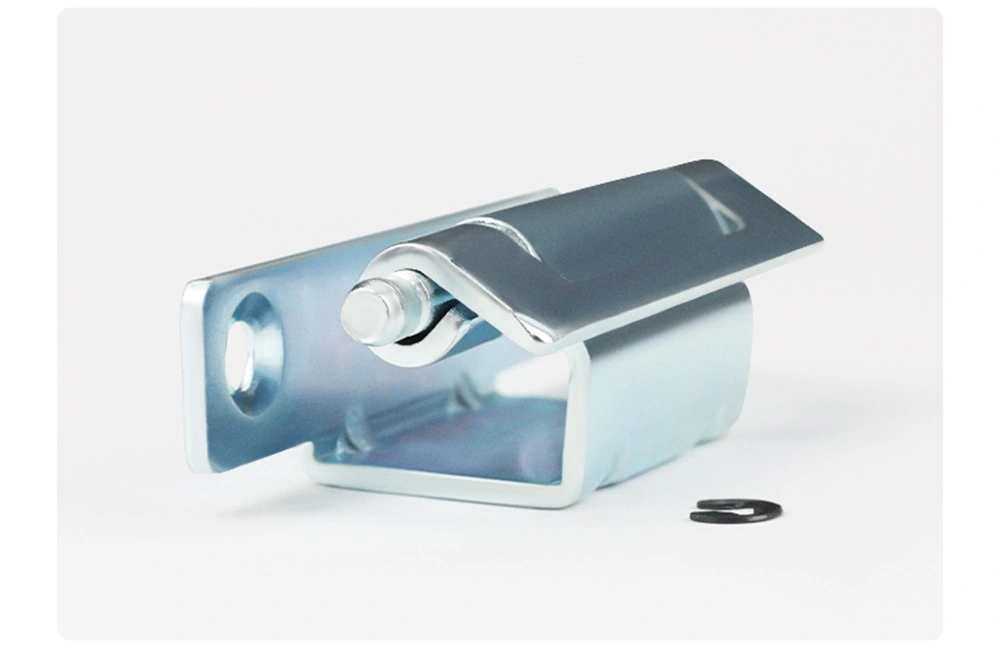

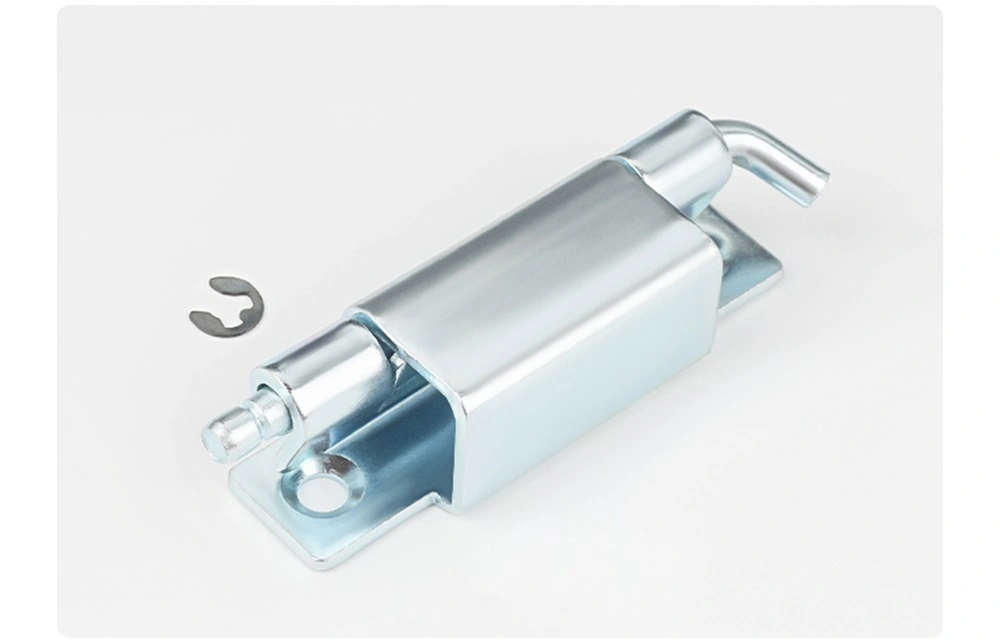

Het 90 graden gebogen kastscharnier is verkrijgbaar in gegalvaniseerd koolstofstaal en 304 roestvrij staal. De koolstofstalen versie is voorzien van een zinklaag die adequate corrosiebescherming biedt voor binnenbehuizingen in droge of klimaatgecontroleerde omgevingen. Het is de standaardkeuze voor de meeste elektrische kast- en verdeelkasttoepassingen waarbij de installatie binnenshuis plaatsvindt en vochtigheid geen rol speelt.

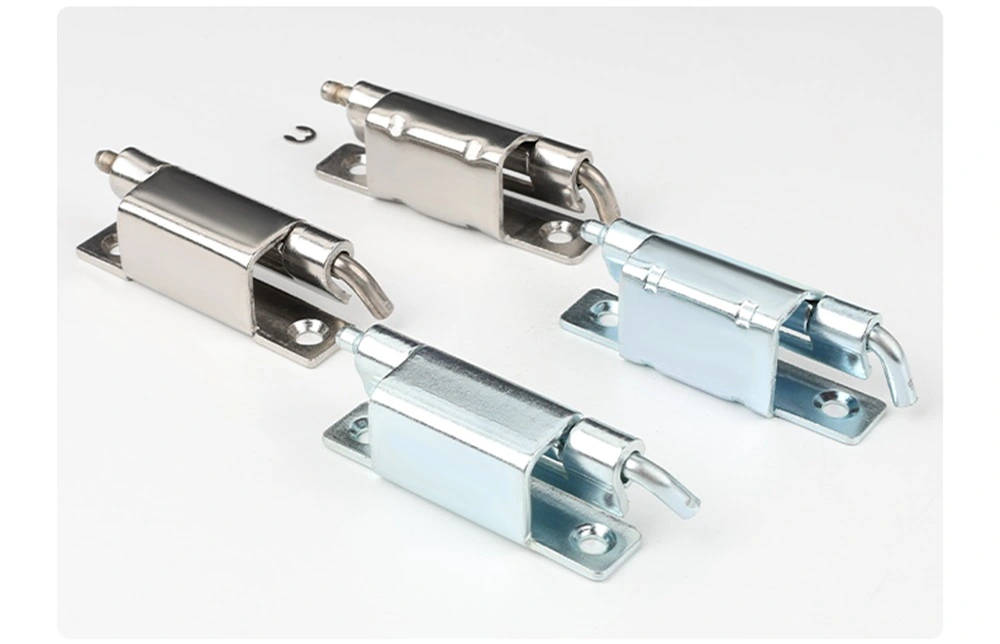

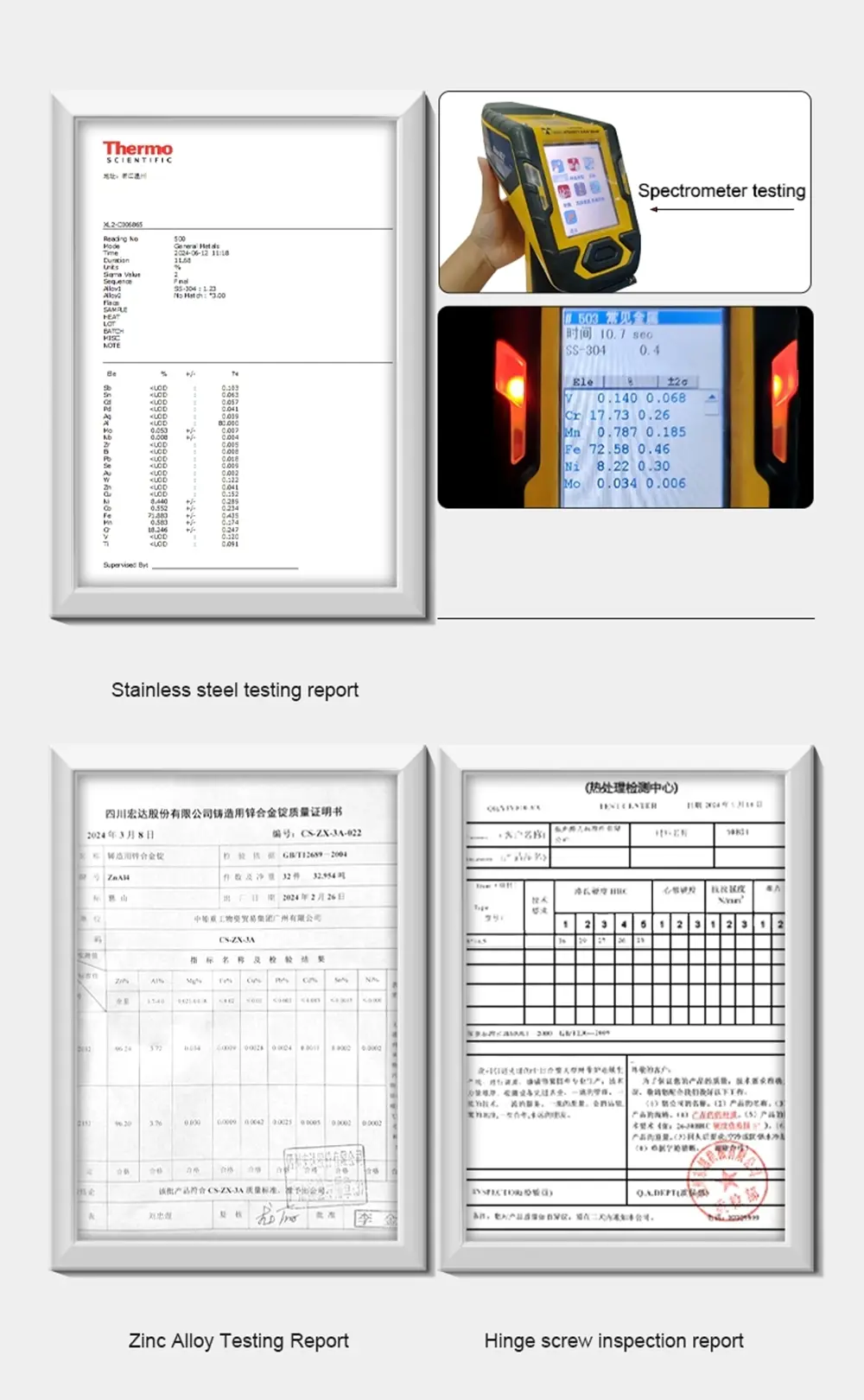

Het 304 roestvrijstalen 90 graden gebogen kastscharnier is de betere optie wanneer de behuizing wordt blootgesteld aan vocht, buitenomstandigheden of omgevingen met een hoge luchtvochtigheid. Roestvast staal wordt ook vaak gespecificeerd wanneer de buitenafwerking van de kast een overweging is, omdat het zijn uiterlijk na verloop van tijd beter behoudt dan gegalvaniseerd koolstofstaal onder uitdagende omstandigheden. Beide materialen zijn beschikbaar voor alle drie de CL275-modellen.

Veelgestelde vragen

Vraag 1: Wat zijn de drie modellen in de CL275-serie en waarin verschillen ze?

De CL275-serie omvat de CL275-1, CL275-2 en CL275-3. De CL275-1 opent tot 120° en is met een totale lengte van 70 mm het grootste model. De CL275-2 en CL275-3 openen beide tot 90° en hebben dezelfde horizontale afmetingen, maar verschillen in hun laterale profiel en montagegatconfiguratie. Alle drie zijn het gelaste scharnieren met een cilinderdiameter van Φ5 mm.

Vraag 2: Wat is de openingshoek van elk model?

De CL275-1 opent tot 120°. De CL275-2 en CL275-3 openen beide tot 90°. De openingshoek wordt bepaald door de buiggeometrie van de scharniervleugels en kan na installatie niet meer worden aangepast.

Vraag 3: Hoe wordt het CL275-scharnier geïnstalleerd?

Alle drie de CL275-modellen worden geïnstalleerd door middel van lassen. De gebogen vleugel wordt tijdens de fabricage aan het kastframe of deurpaneel gelast. Er is geen optie voor schroefmontage in deze serie.

Vraag 4: Hoe wordt de scharnierpen vastgehouden en kan de deur worden verwijderd?

Alle CL275-modellen gebruiken een Φ4 open borgring om de pin op zijn plaats te houden. Om de deur te verwijderen, maakt u de borgring los en trekt u aan de pen; er is geen gereedschap nodig. De gelaste basis blijft aan het frame bevestigd, zodat de deur verwijderd en opnieuw bevestigd kan worden zonder de scharnierbevestiging te beïnvloeden.

Vraag 5: Welke materialen zijn beschikbaar?

Het CL275 gebogen kastscharnier wordt geleverd in gegalvaniseerd koolstofstaal en 304 roestvrij staal. Koolstofstaal is geschikt voor droge binnenruimtes; roestvrij staal is de betere keuze voor buiteninstallaties of omgevingen met regelmatige blootstelling aan vocht.

Vraag 6: Wat is het verschil tussen CL275-2 en CL275-3?

Beide modellen hebben dezelfde horizontale afmetingen en een openingshoek van 90°, maar hun zijdelingse profielen verschillen. De CL275-3 heeft een deurframe-inzetdiepte van 19,3 mm en een laterale hoogte van 20,2 mm, terwijl de CL275-2 verschillende zijdelingse spelingen heeft die geschikt zijn voor een andere framekanaalgeometrie. Selecteer op basis van uw specifieke deurkozijn- en paneelafmetingen.
