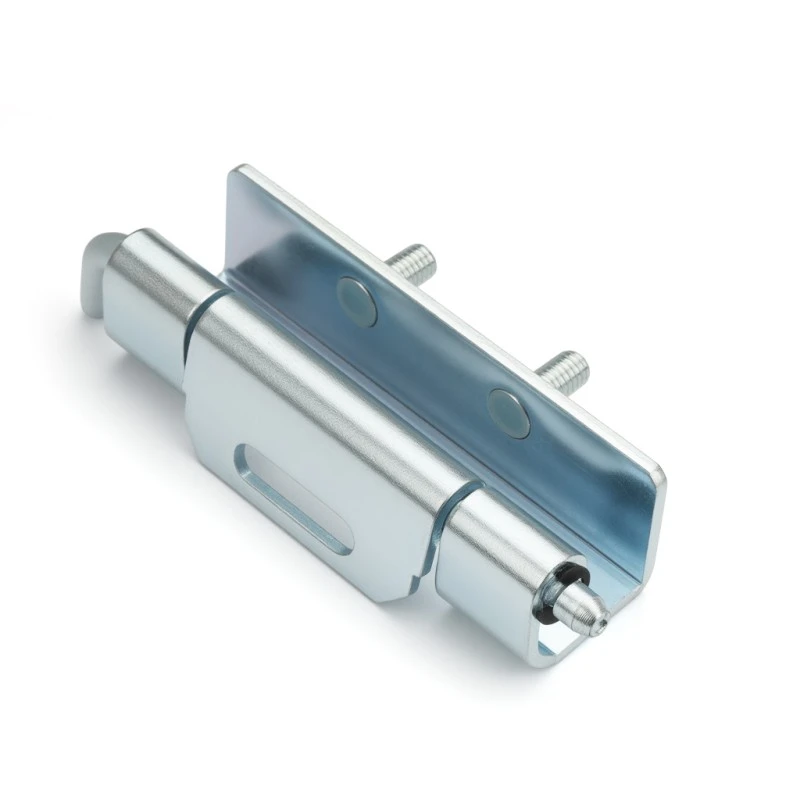

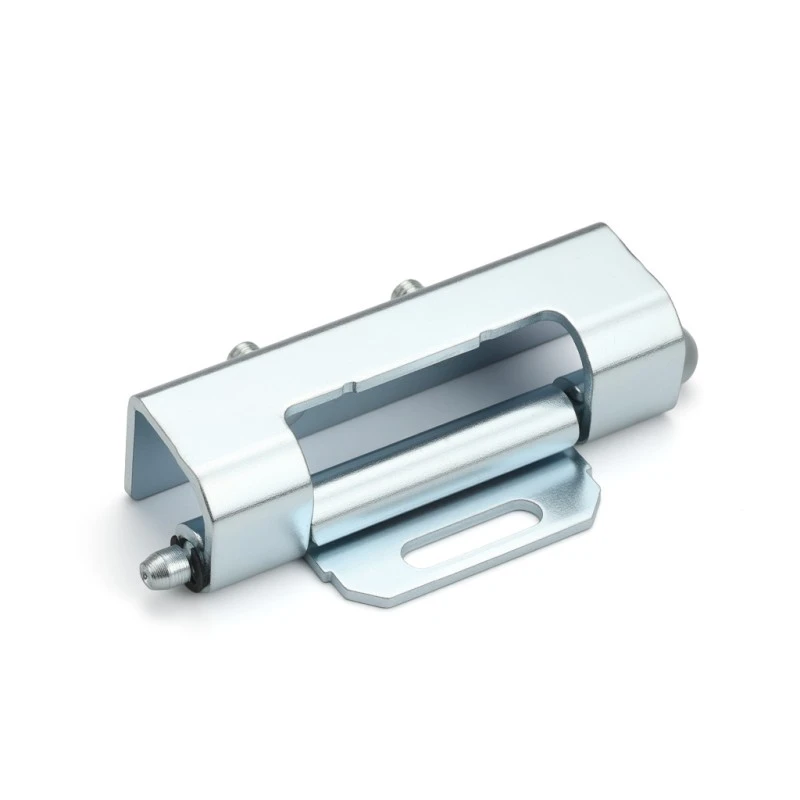

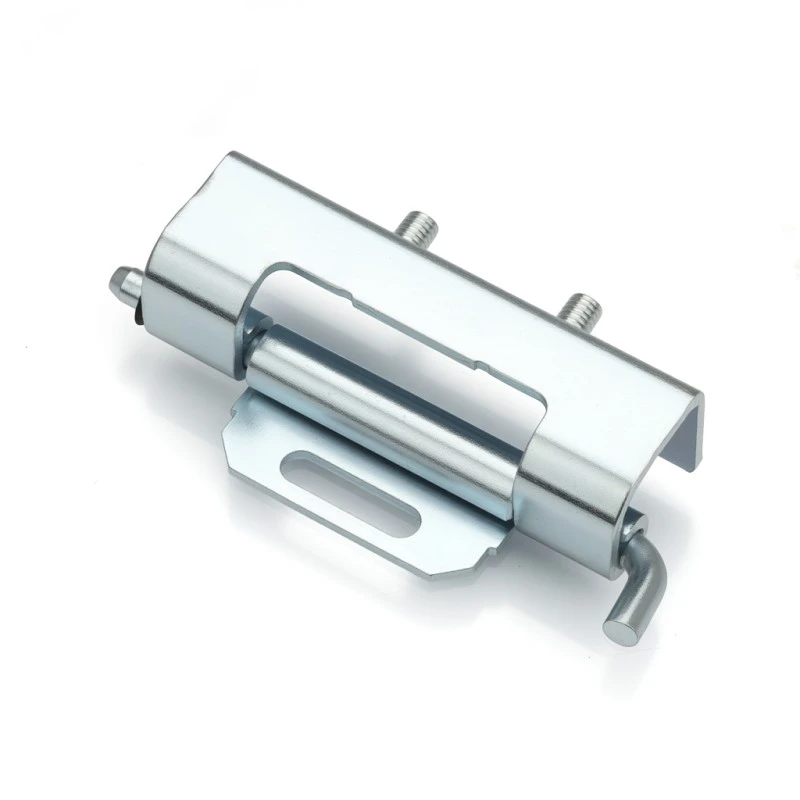

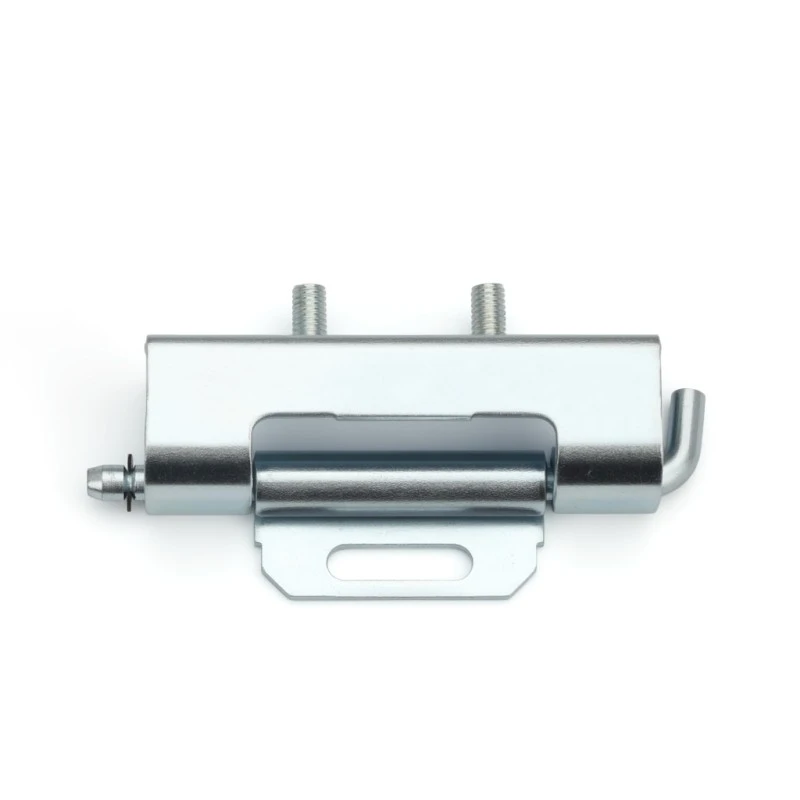

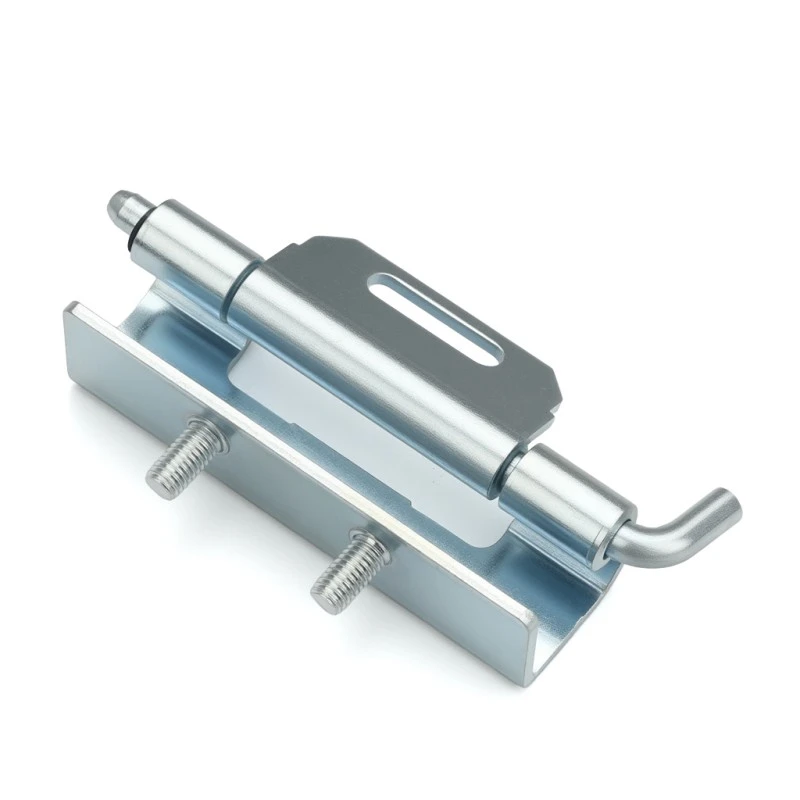

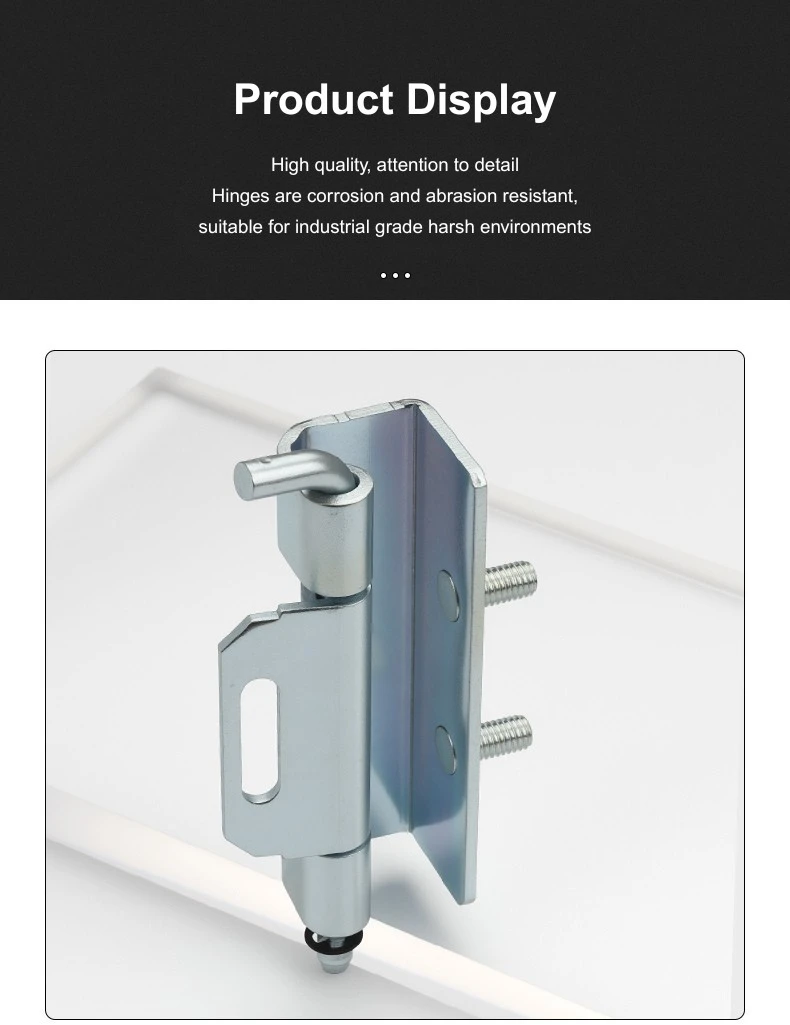

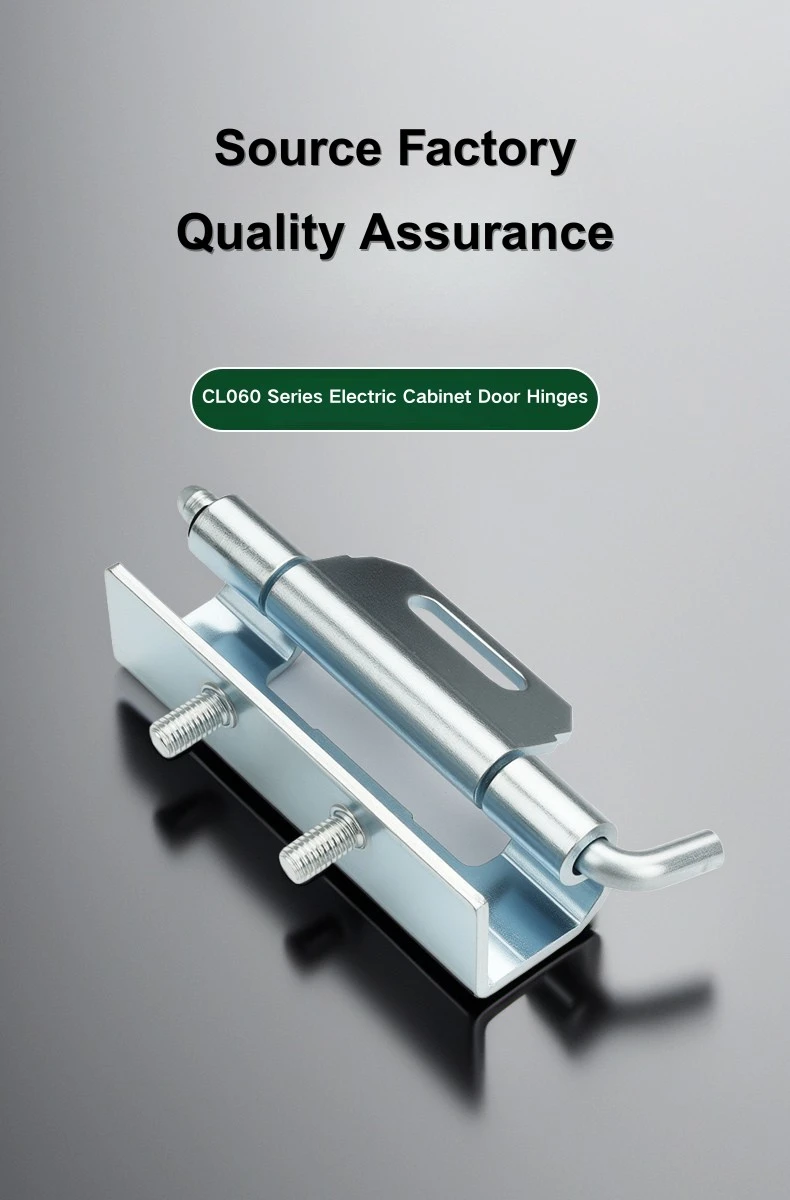

Verborgen scharnier met noppen

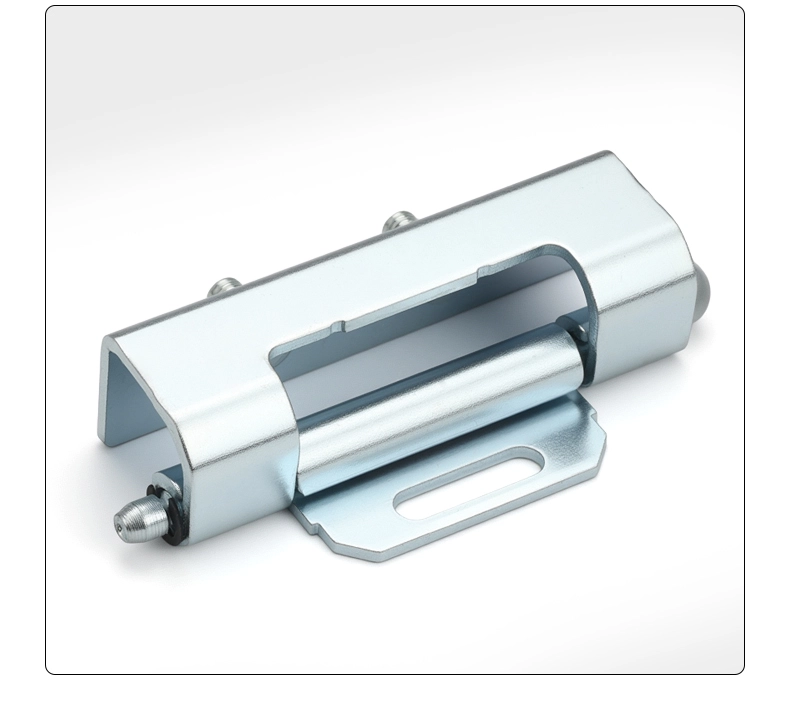

Voor iedereen die verwijderbare behuizingsscharnieren van Yitai Lock aanschaft, is het verborgen scharnier met noppen CL060 geschikt voor zowel las- als moermontage, en de schroeven zijn al inbegrepen. Er zit een gleuf van 19,8 mm in de montagevleugel, zodat je de positie nauwkeurig kunt afstellen voordat je hem vergrendelt – handig als je de deur recht wilt laten hangen. De totale lengte bedraagt ​​86 mm met een scharnierlichaam van 70 mm en een cilinder van Φ5 mm.

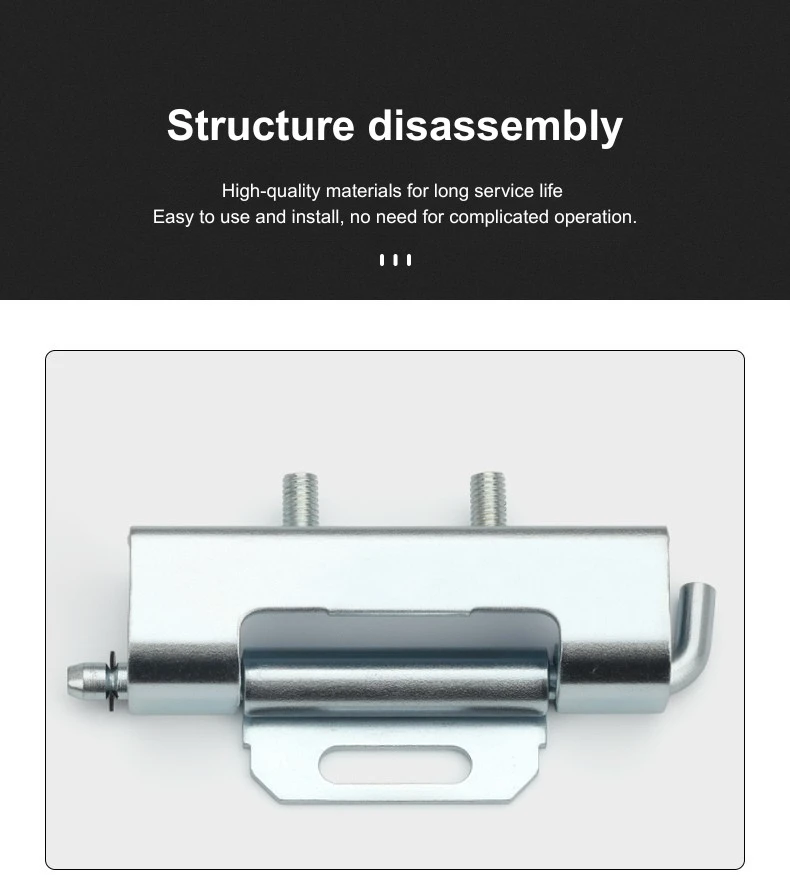

Structuur en afmetingen

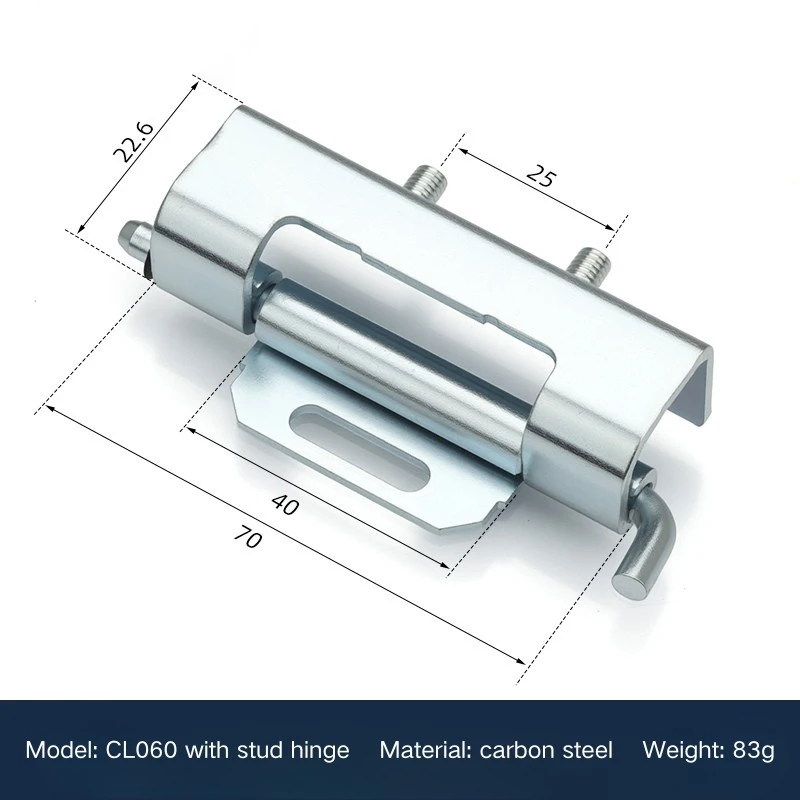

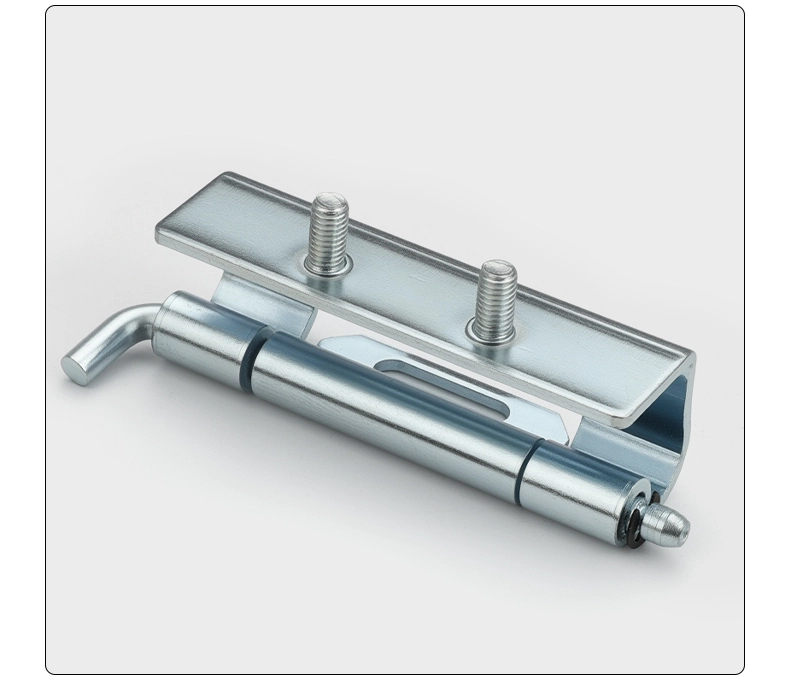

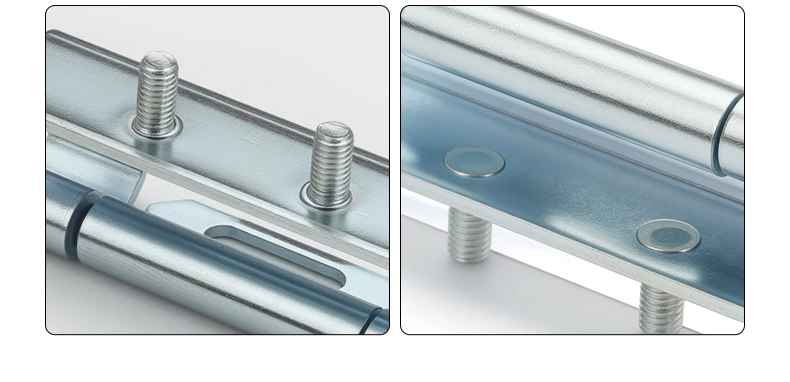

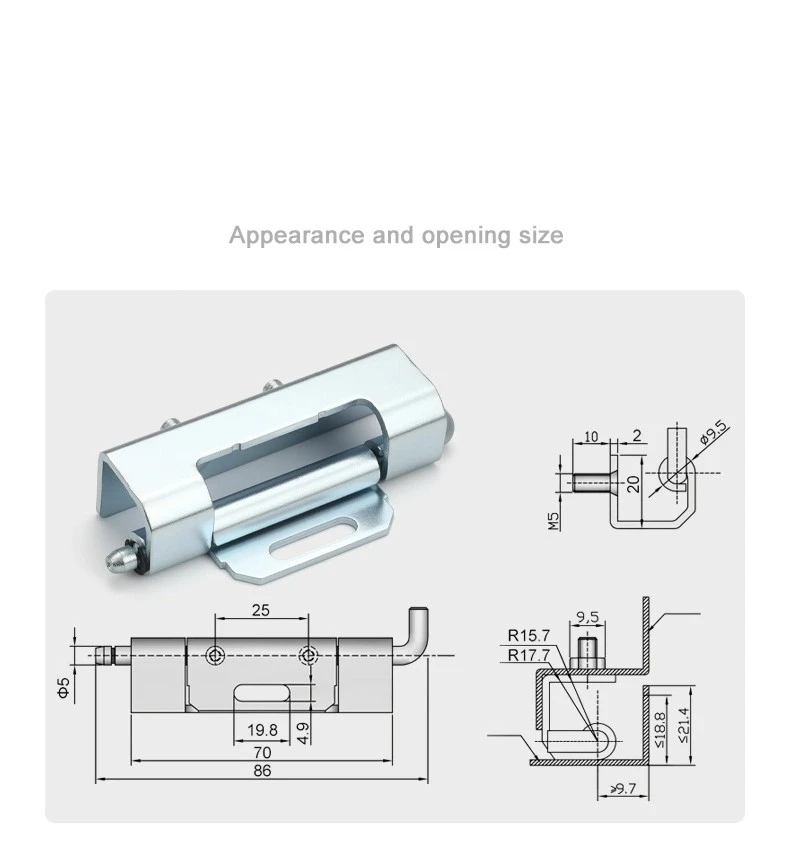

Het verborgen scharnier met noppen meet in totaal 86 mm, waarbij het hoofdgedeelte 70 mm daarvan in beslag neemt en de montagevleugel de rest bedekt. De cilinder heeft een diameter van Φ5 mm en de tap zelf heeft een kop van Φ9,5 mm, een schacht van 10 mm, een schouder van 2 mm en M5-schroefdraad - eenvoudig aan te sluiten op de kanaalmoer van het frame.

Voor compatibiliteit met frames is het verborgen scharnier met noppen ontworpen voor kanalen met een binnenradius van R15,7 tot R17,7 mm, een doorgangsdiepte van het deurpaneel van ≤18,8 mm, een zijdelings bereik van ≤21,4 mm en een frameopening van >9,7 mm. Het scharnierlichaam is 22,6 mm breed en de montagevleugel is 25 mm breed – compact genoeg om netjes in het frame te passen zonder buiten de deur uit te steken.

Installatie en montage

Het verborgen scharnier met noppen past bij een combinatie van lassen en moermontage. De montagevleugel wordt tijdens de fabricage aan het deurpaneel gelast en het uiteinde van de noppen grijpt in het framekanaal met behulp van de meegeleverde M5-schroeven. De gleuf van 19,8 mm op de vleugel geeft je wat ruimte om de scharnierpositie te verschuiven voordat je alles vastdraait, waardoor het uitlijnen van de deur tijdens de montage een stuk minder lastig wordt.

Als alles eenmaal op zijn plaats is bevestigd, zorgt het verborgen scharnier met noppen er nog steeds voor dat de deur loskomt wanneer dat nodig is. Maak gewoon de nop los van het framekanaal en de deur komt vrij omhoog. De gelaste vleugel blijft permanent op het deurpaneel zitten, waardoor het verwijderen van de deur geen enkele invloed heeft op de scharnierbevestiging. Het is een handige functie voor kasten waarbij de deur moet worden verwijderd voor bedrading of interne toegang.

Toepassingsscenario's

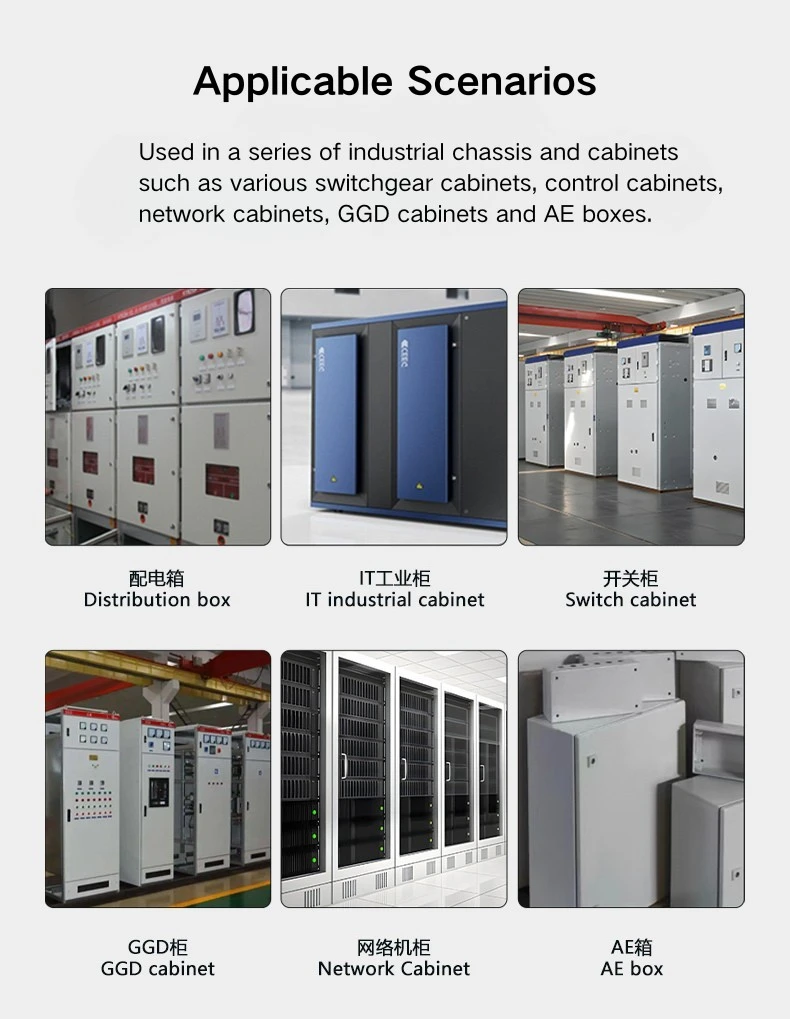

Het verborgen scharnier met noppen komt het vaakst voor op deuren van verdeelpanelen, schakelkasten, deuren van netwerkkasten en kasten voor industriële apparatuur, waar het belangrijk is om de buitenkant schoon te houden. Omdat het scharnier in het frame zit, is er aan de buitenkant niets zichtbaar als de deur gesloten is: geen uitstekende cilinder, geen zichtbare vleugel.

De afneembare kant van het verborgen scharnier met noppen is ook handig voor kasten die in de werkplaats worden gemonteerd en naar de locatie worden verzonden; de deur kan worden verwijderd voor transport en kan weer worden aangebracht zodra de kast op zijn plaats staat. De afwerking van gegalvaniseerd koolstofstaal is prima geschikt voor standaard industriële binnenomgevingen, en met een dikte van 86 mm past het scharnier in de framekanaalafmetingen die u normaal gesproken aantreft in distributie- en schakelkastbehuizingen.

Veelgestelde vragen

Vraag 1: Wat is de totale maat van het CL060-scharnier?

Het CL060 verborgen scharnier heeft een totale lengte van 86 mm, een scharnierlichaamslengte van 70 mm en een cilinderdiameter van Φ5 mm. De montagevleugel is 25 mm breed en het scharnierlichaam is 22,6 mm breed. Het totale gewicht bedraagt ​​83 gram.

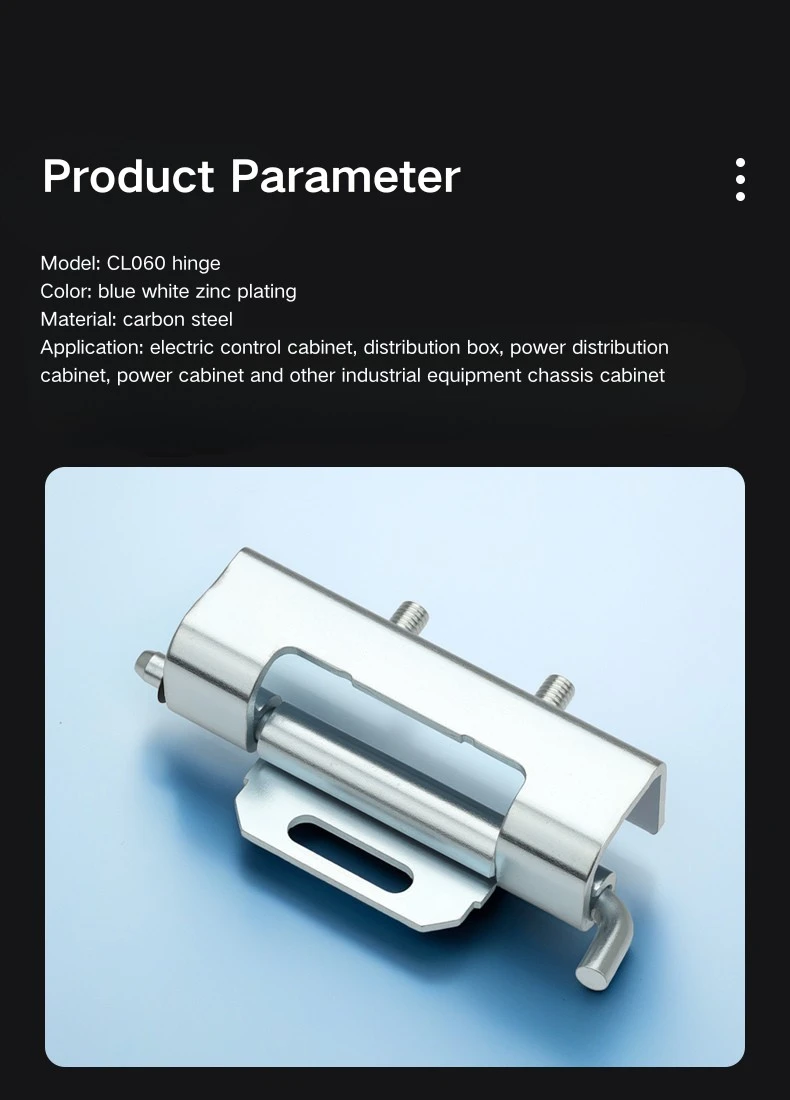

Vraag 2: Van welk materiaal is de CL060 gemaakt?

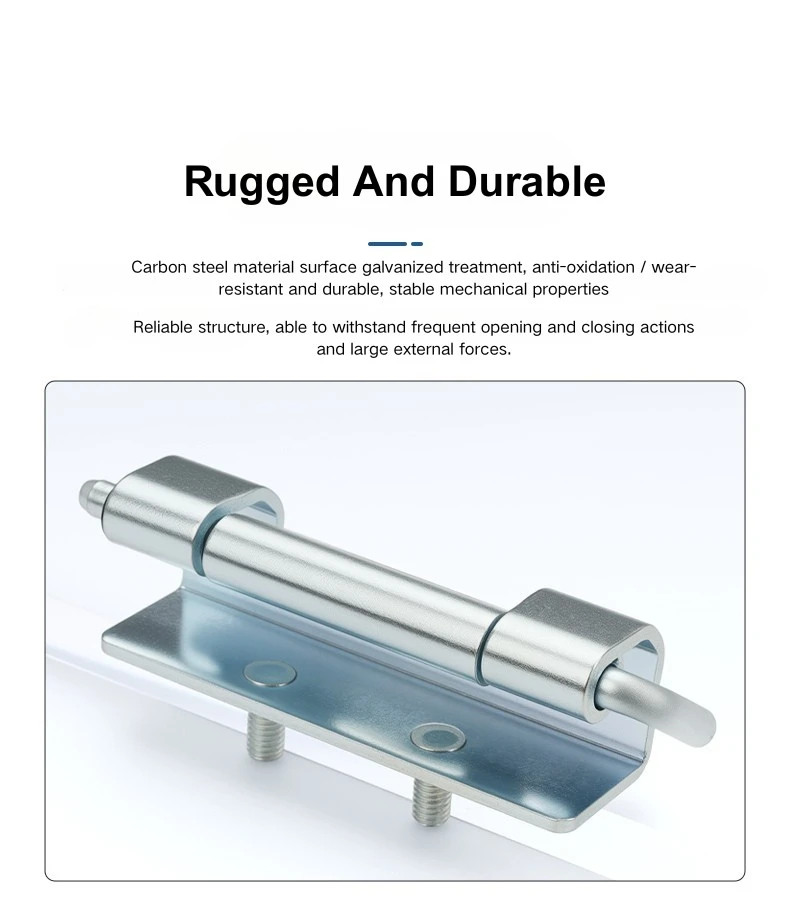

De CL060 is gemaakt van koolstofstaal met een gegalvaniseerde afwerking. Het is momenteel slechts in één specificatie verkrijgbaar.

Vraag 3: Hoe wordt de CL060 geïnstalleerd?

De CL060 maakt gebruik van een combinatie van lassen en moermontage. De montagevleugel is aan het deurpaneel gelast en de stijl grijpt in het framekanaal met behulp van de meegeleverde M5-schroeven. Het sleufvormige montagegat maakt positionering mogelijk voordat de definitieve bevestiging plaatsvindt.

Vraag 4: Wat zijn de noppenafmetingen?

De tap heeft een kopdiameter van Φ9,5 mm, een schachtlengte van 10 mm, een schouder van 2 mm en is voorzien van M5-schroefdraad. Het grijpt in een framekanaal met een opening van >9,7 mm.

Vraag 5: Op welke framekanaalafmetingen past de CL060?

Het CL060 verborgen scharnier past in een framekanaal met een binnenradius van R15,7 tot R17,7 mm. De dieptespeling van het deurpaneel is ≤18,8 mm en het totale zijdelingse bereik is ≤21,4 mm.

V6: Voor welke behuizingstypes is de CL060 geschikt?

De CL060 wordt gebruikt op deuren van distributiepanelen, schakelkastbehuizingen, industriële netwerkkasten en kastdeuren voor mechanische apparatuur - overal waar een verborgen, afneembaar scharnier de voorkeur verdient boven een opbouwoptie.
