Verdeelpaneel verwijderbaar scharnier

Voor degenen die schakelkasthardware van Yitai Lock in grote hoeveelheden aanschaffen, is de serie Distributiepaneel Verwijderbaar Scharnier CL250 de moeite waard om tussen de modellen te vergelijken voordat ze een bestelling plaatsen, omdat het structurele ontwerp consistent is, maar de afmetingen variëren tussen de modellen. Dankzij het verwijderbare ontwerp kan de deur na installatie zonder gereedschap worden opgetild, wat een praktisch kenmerk is voor zowel assemblagelijnen als onderhoud op locatie. Beide installatiemethoden (schroeven en lassen) worden ondersteund, zodat het scharnier zonder aanpassingen in de meeste fabricageworkflows past.

Modelopties en afmetingen

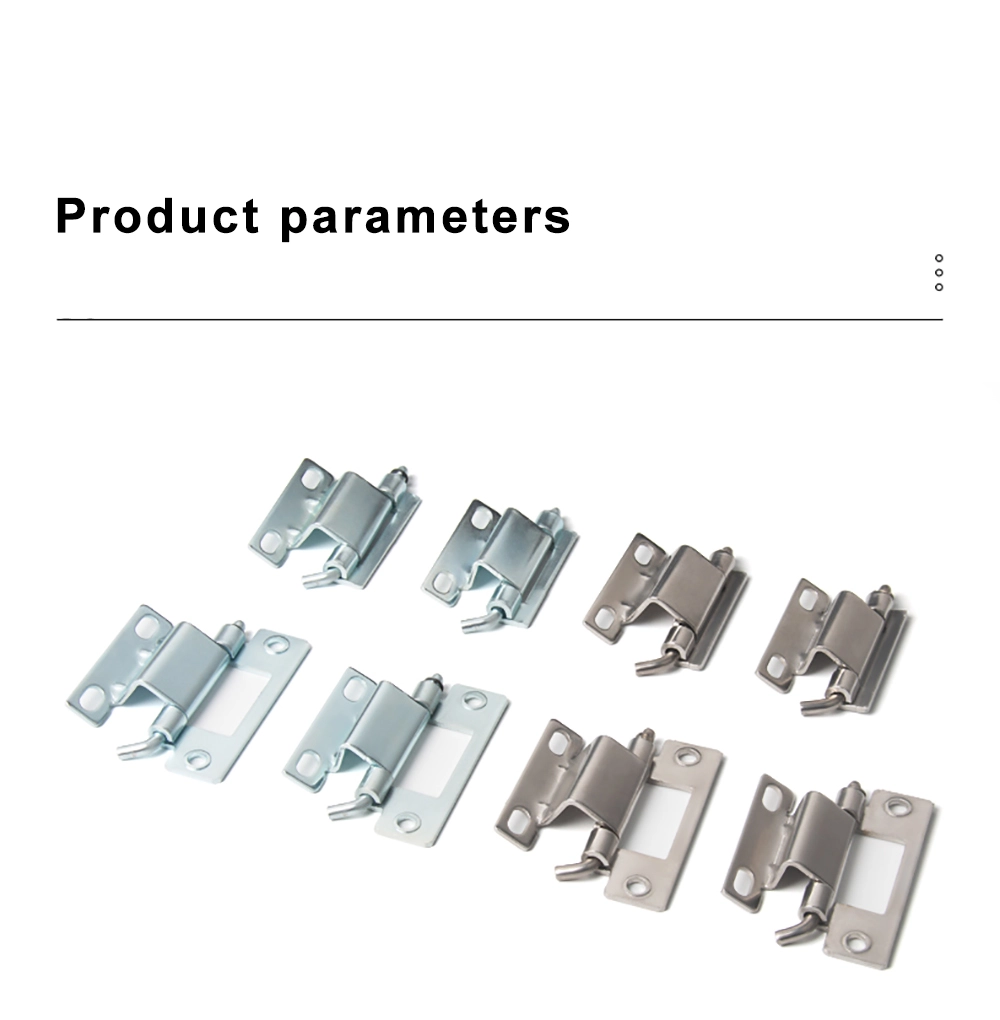

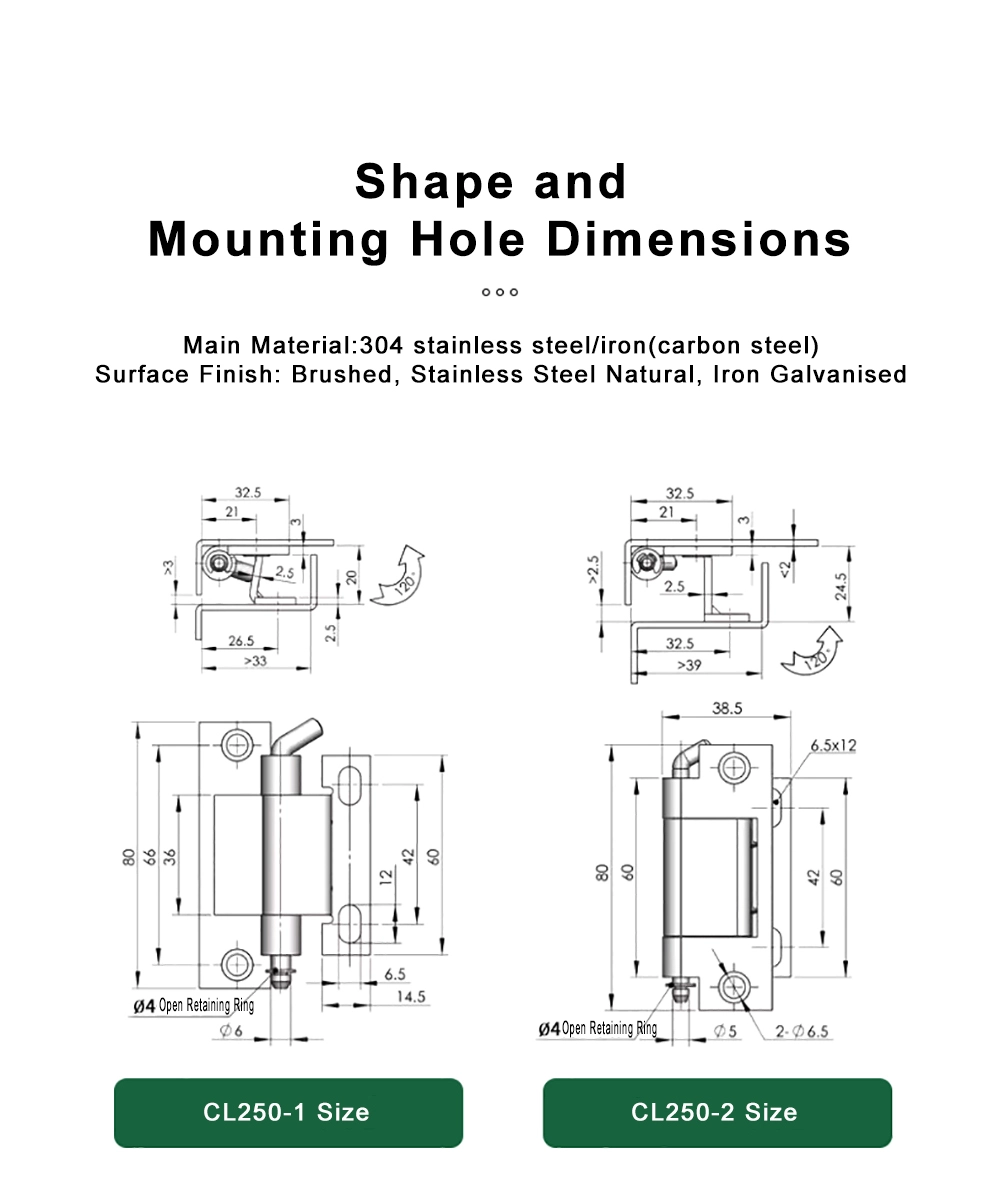

De CL250-serie met verwijderbaar scharnier van het distributiepaneel omvat vier modellen met dezelfde basisstructuur maar met verschillende afmetingen. De CL250-1 heeft een totale hoogte van 80 mm met een scharnierlichaam van 66 mm, een totale diepte van 33 mm en een cilinderdiameter van Φ6 mm. De CL250-2 deelt de totale hoogte van 80 mm en gebruikt een lichaamslengte van 60 mm, een diepte van 39 mm of meer, en een loop van Φ5 mm met twee montagegaten van Φ6,5 mm op een afstand van 6,5 x 12 mm van elkaar.

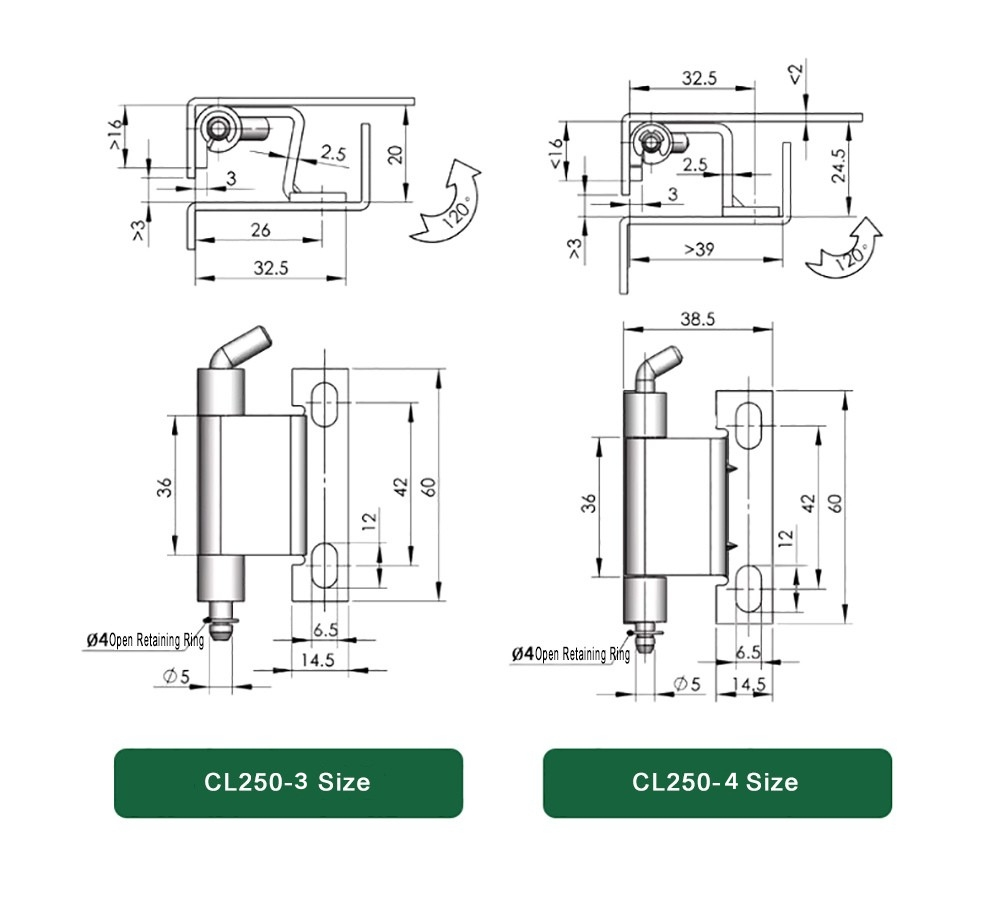

De CL250-3 en CL250-4 zijn de compactere opties in het assortiment verwijderbare scharnieren voor verdeelpanelen. Beide hebben een scharnierlichaamshoogte van 36 mm en een totale hoogte van 60 mm, met een basisbreedte van 14,5 mm en een cilinder van Φ5 mm. De CL250-3 heeft een diepte van 32,5 mm terwijl de CL250-4 naar 38,5 mm gaat. Alle vier de modellen gebruiken een Φ4 open borgring om de pin op zijn plaats te houden.

Staaftypes en openingshoek

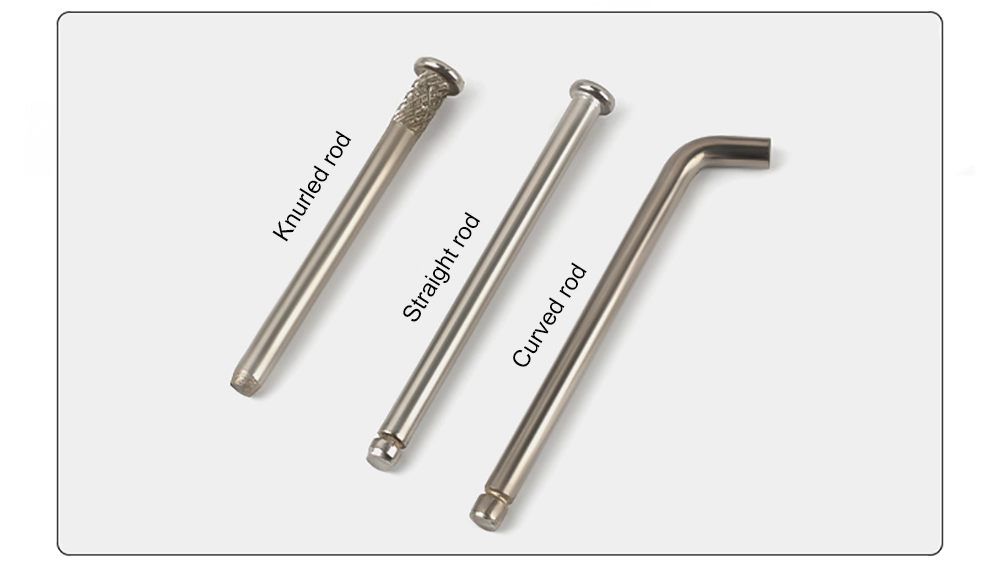

Een van de meer praktische details van het verwijderbare scharnier van het distributiepaneel is de keuze uit drie staaftypes: gekarteld, recht en gebogen. De gekartelde staaf voegt griptextuur toe aan de pin, waardoor het loskomen onder trillingen wordt voorkomen. De rechte stang is de standaardoptie en is geschikt voor de meeste algemene behuizingstoepassingen. De gebogen staaf is zo gevormd dat het verwijderen van de pen gemakkelijker met de hand wordt gemaakt, wat handig kan zijn als het scharnier vaak wordt gebruikt of in krappe ruimtes.

Alle staaftypes op het verwijderbare scharnier van het verdeelpaneel werken met dezelfde Φ4 open borgring die de pen vergrendelt zodra deze op zijn plaats zit. De openingshoek voor de gehele CL250-serie is ongeveer 120°, wat voldoende ruimte biedt voor de meeste toegang tot kastdeuren zonder dat een volledige draai van 180° nodig is.

Installatie en montage

Het verwijderbare scharnier van het verdeelpaneel ondersteunt twee installatiemethoden: schroefmontage en lassen, wat betekent dat het kan worden gebruikt in zowel gefabriceerde plaatstalen behuizingen als in aan elkaar geschroefde kastconstructies. Voor schroefmontage gebruikt de CL250-1 een enkele Φ6,5 mm gleuf, terwijl de CL250-2 en de CL250-3/4 modellen ovale sleuven of dubbele gaten gebruiken die enige positionele aanpassing tijdens de installatie mogelijk maken.

Eenmaal geïnstalleerd, zorgt het verwijderbare scharnier voor het verdeelpaneel ervoor dat het deurblad kan worden verwijderd door aan de pin te trekken – geen gereedschap nodig. Dit maakt hem zeer geschikt voor behuizingen waarbij periodiek de deur moet worden verwijderd voor toegang tot de bedrading of intern onderhoud. De borgring zorgt ervoor dat de pin niet losraakt tijdens regelmatig gebruik, zodat er geen risico bestaat dat de deur tijdens het gebruik onverwacht losraakt.

Toepassingsscenario's

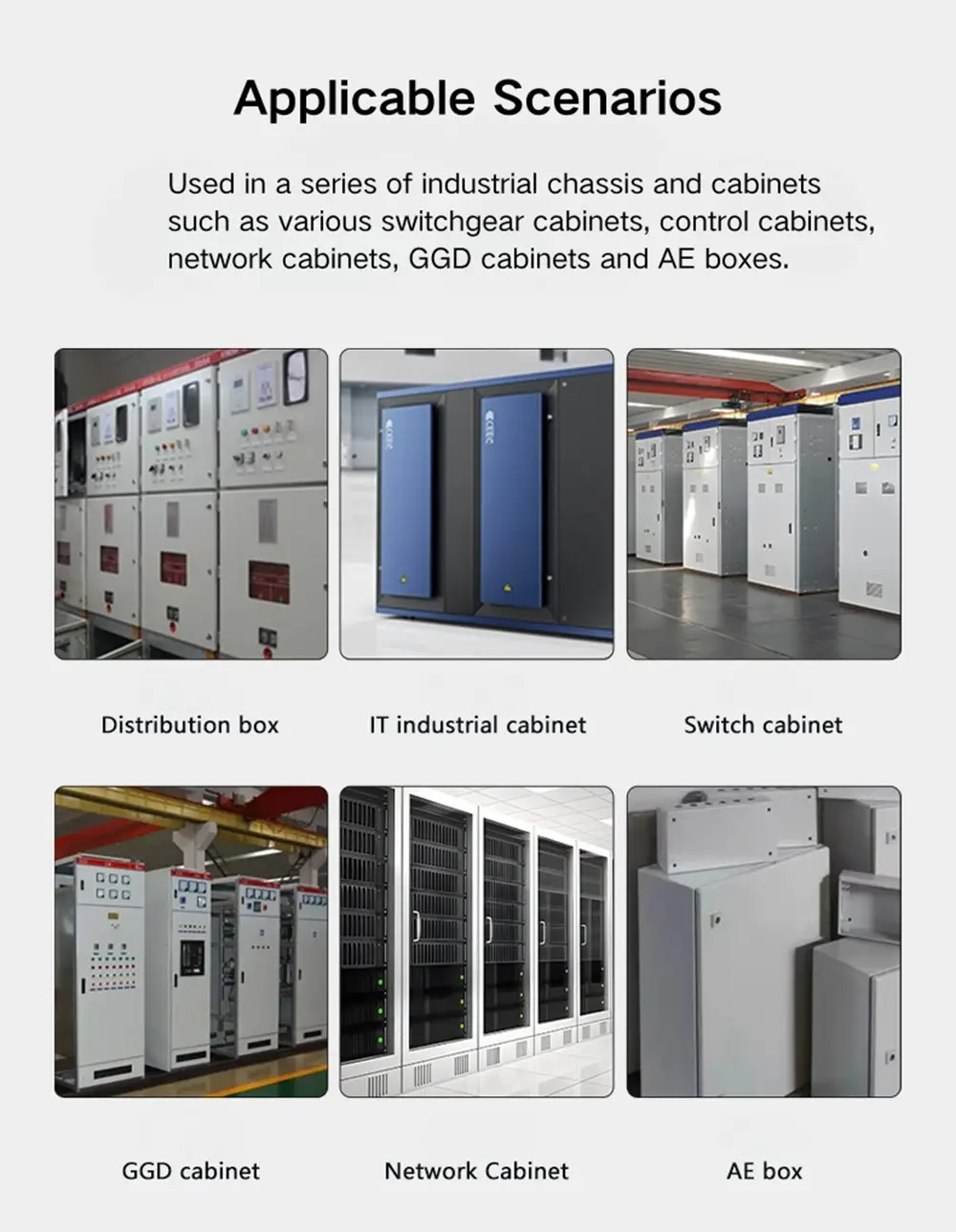

Het verwijderbare scharnier van het distributiepaneel komt het vaakst voor op verdeelkasten, schakelkastdeuren en behuizingen van industriële apparatuur - overal waar een deur netjes los moet komen zonder het frame te demonteren. De openingshoek van 120° is bij de meeste installaties voldoende voor comfortabele toegang tot de binnenkant van panelen, en aangezien zowel schroefmontage als lassen worden ondersteund, past deze zonder enige aanpassing in de meeste kastconstructies. Wat de materiaalzijde betreft, is het verzinkte koolstofstalen verdeelpaneel verwijderbare scharnier de beste keuze voor standaard binnenbehuizingen in droge omstandigheden. De roestvrijstalen versie van 304 is de betere keuze voor schakelapparatuur buitenshuis, installaties aan de kust of overal waar de kast in de loop van de tijd te maken krijgt met vocht of corrosie. De roestvrijstalen versie van 304 is beter geschikt voor schakelapparatuur buitenshuis, installaties aan de kust of elke toepassing waarbij de behuizing na verloop van tijd wordt blootgesteld aan vocht of corrosieve omstandigheden.

Veelgestelde vragen

Vraag 1: Welke modellen zijn opgenomen in de CL250-serie?

De CL250-serie omvat vier modellen: CL250-1, CL250-2, CL250-3 en CL250-4. Ze hebben allemaal hetzelfde structurele ontwerp en dezelfde openingshoek; de verschillen daartussen zitten in de grootte en de configuratie van de montagegaten. Selecteer op basis van de afmetingen van uw deurpaneel en belastingsvereisten.

Vraag 2: Wat is de openingshoek van het CL250-scharnier?

Alle vier de CL250-modellen openen tot ongeveer 120°. Dit is consistent voor de volledige serie, ongeacht de modelgrootte of het materiaal.

Vraag 3: Welke hengeltypes zijn beschikbaar?

Het CL250-scharnier is verkrijgbaar met drie staaftypes: gekarteld, recht en gebogen. Gekartelde staven zijn bestand tegen losraken onder trillingen; rechte stangen zijn de standaardoptie; gebogen stangen maken het handmatig verwijderen van pins gemakkelijker in krappe of vaak toegankelijke installaties.

Vraag 4: Hoe wordt de pin beveiligd zodra deze is geïnstalleerd?

Alle CL250-modellen gebruiken een Φ4 open borgring om de scharnierpen tijdens normaal gebruik op zijn plaats te vergrendelen. Wanneer de deur moet worden verwijderd, kan de pin met de hand worden verwijderd, zonder dat hiervoor gereedschap nodig is.

Vraag 5: Welke installatiemethoden worden ondersteund?

Het CL250-scharnier kan worden geïnstalleerd door middel van schroefmontage of lassen, afhankelijk van de fabricagemethode van uw kast. De configuraties van de montagegaten variëren per model. Raadpleeg de maatschetsen voor details over de sleufgrootte en -afstand.

Vraag 6: Welke materialen zijn beschikbaar?

Het CL250-scharnier is verkrijgbaar in verzinkt koolstofstaal en 304 roestvrij staal. Koolstofstaal is geschikt voor binnen, droge omgevingen; 304 roestvrij staal is de juiste keuze voor buitenbehuizingen, ruimtes met een hoge luchtvochtigheid of corrosieve industriële omgevingen.
