Opbouwscharnier voor elektrische kast

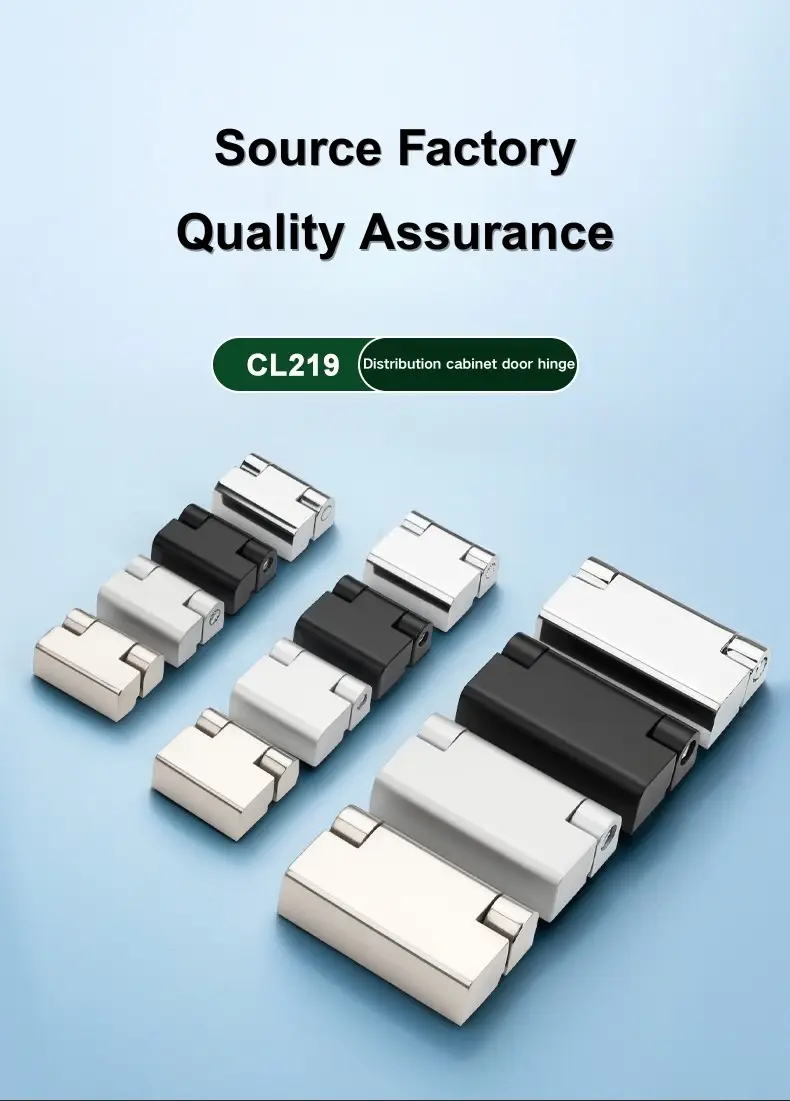

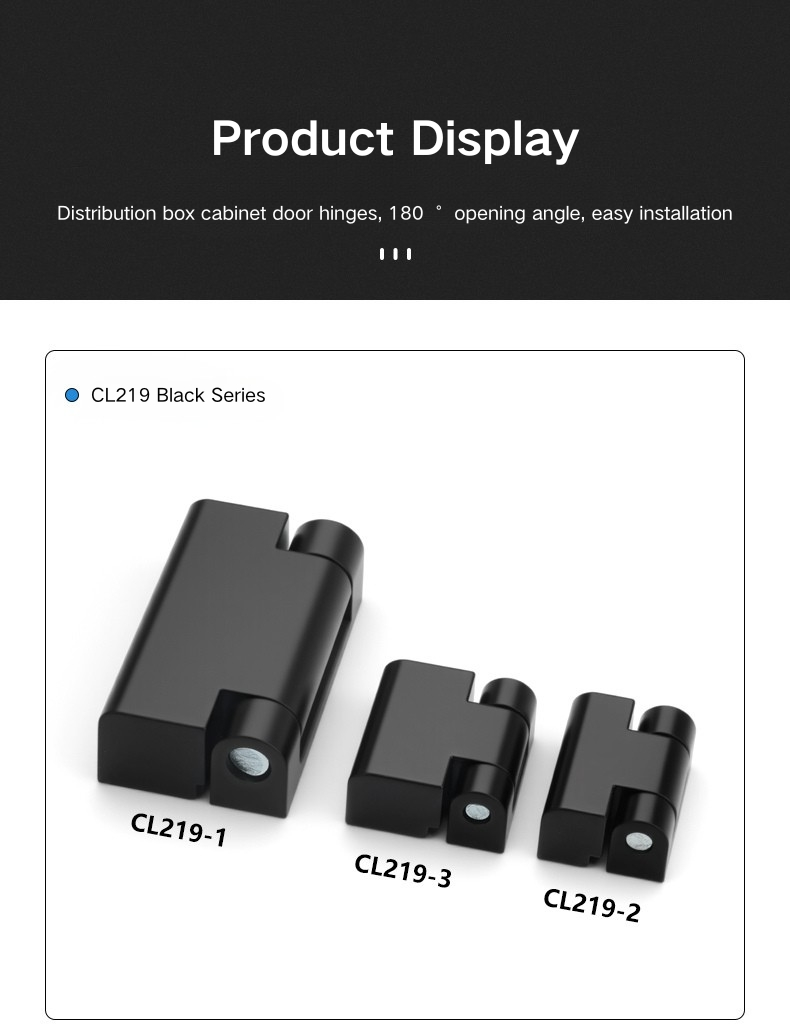

Voor kopers die kastscharnieren van Yitai Lock kopen voor verdeelpanelen of industriële behuizingen, dekt de Opbouwscharnier CL219-serie voor elektrische kasten een nuttig maatbereik in één consistent ontwerp. CL219-1 is de grootste van de drie, CL219-3 zit in het midden en CL219-2 is de kleinste. Er is dus een model dat bij de meeste deurformaten past, zonder dat je hoeft over te schakelen naar een andere scharnierserie. Alle drie zijn ze met schroeven gemonteerd met behulp van vier bevestigingspunten, en de roestvrijstalen versies hebben een spiegelafwerking voor toepassingen waarbij corrosiebestendigheid en uiterlijk van het oppervlak beide prioriteit hebben.

Modelopties en afmetingen

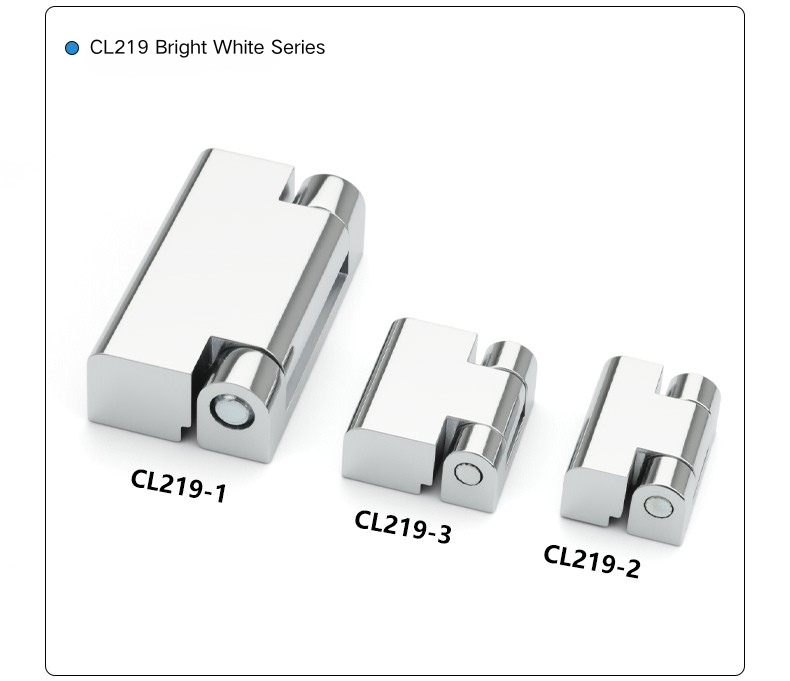

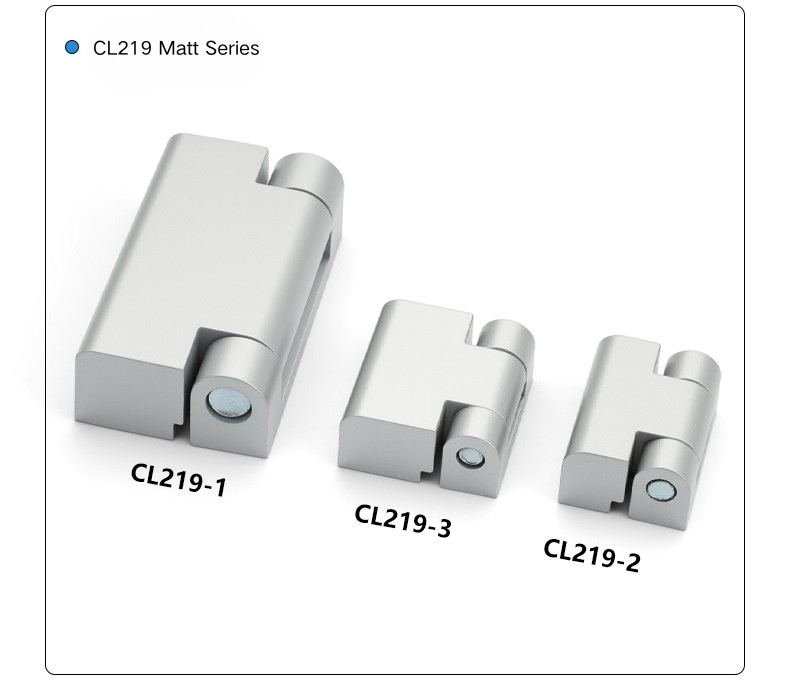

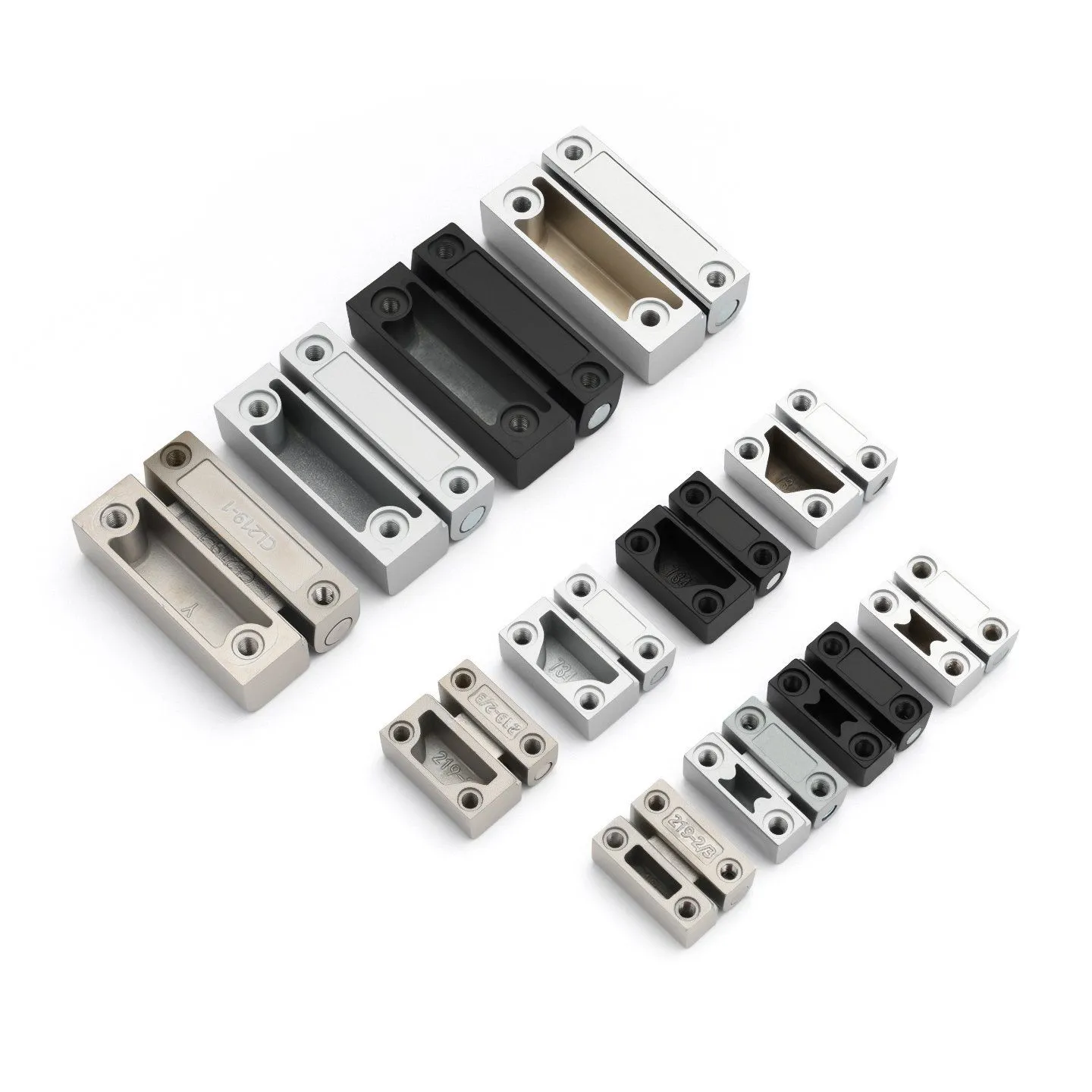

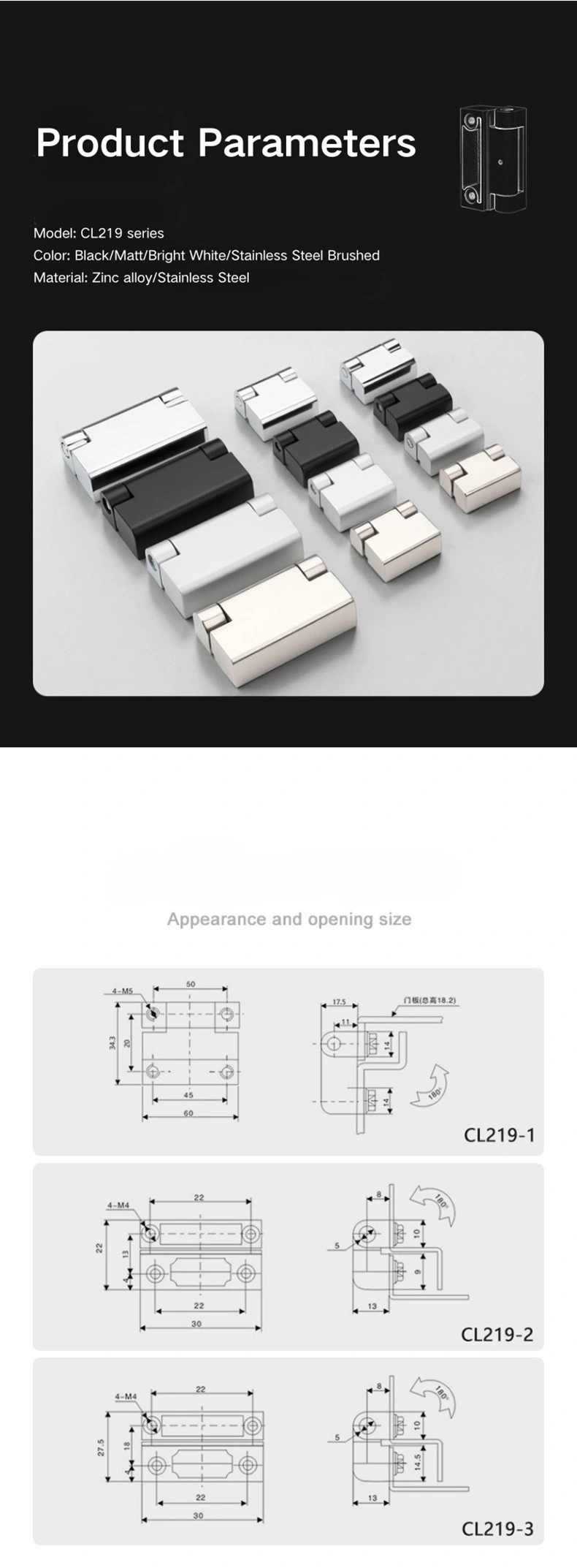

Het opbouwscharnier voor elektrische kasten is verkrijgbaar in drie maten. De CL219-1 is het grootste model, met een totale voetafdruk van 60 x 34,3 mm, een binnenvleugeloverspanning van 45 mm en vier M5-montageschroeven. De CL219-2 is de kleinste met een totale afmeting van 30 x 22 mm, een binnenoverspanning van 22 mm en vier M4-schroeven. De CL219-3 valt tussen de twee in met een totale afmeting van 30 x 27,5 mm, ook met een binnenwijdte van 22 mm en vier M4-schroeven - iets groter dan de CL219-2 maar met dezelfde breedte en schroefmaat.

De keuze tussen modellen van het opbouwscharnier voor elektrische kasten komt neer op de grootte van het deurpaneel en de belasting die het scharnier moet dragen. De CL219-1 is de juiste keuze voor grotere of zwaardere kastdeuren; de CL219-2 is geschikt voor lichtere, compacte behuizingen; en de CL219-3 zit ertussenin en biedt iets meer hoogte dan de CL219-2, terwijl hij dezelfde voetafdrukbreedte behoudt. Alle drie open tot 180°.

Afwerking en materiaalopties

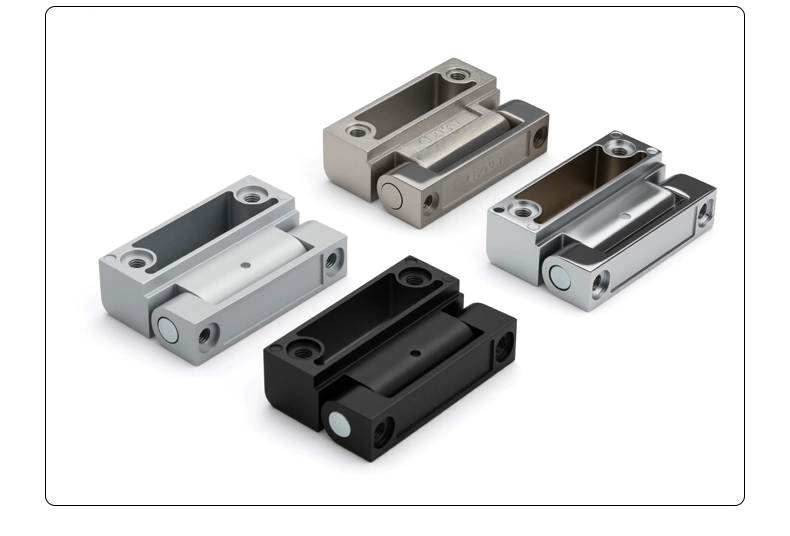

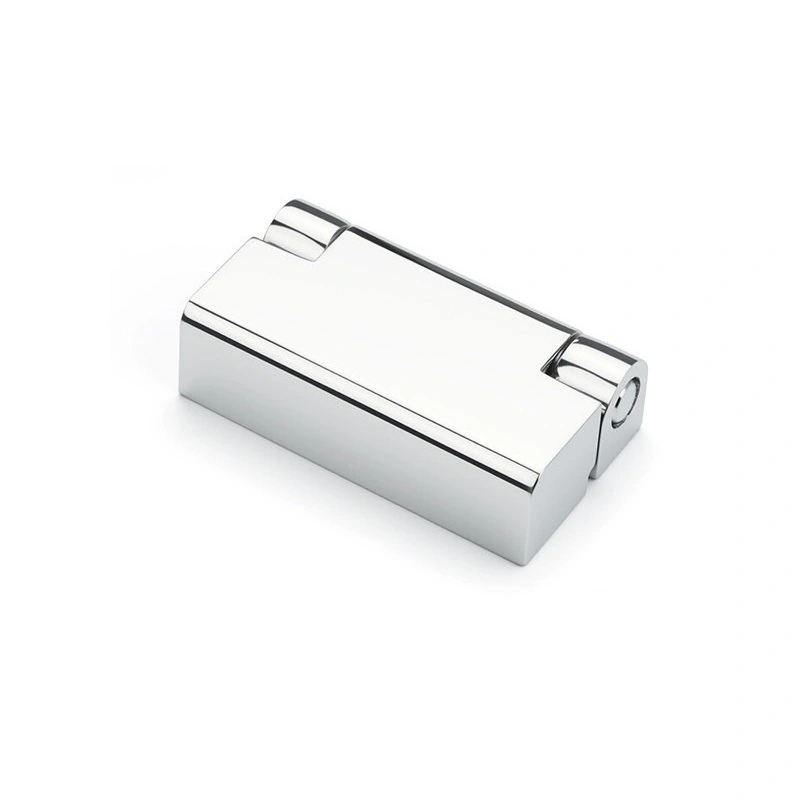

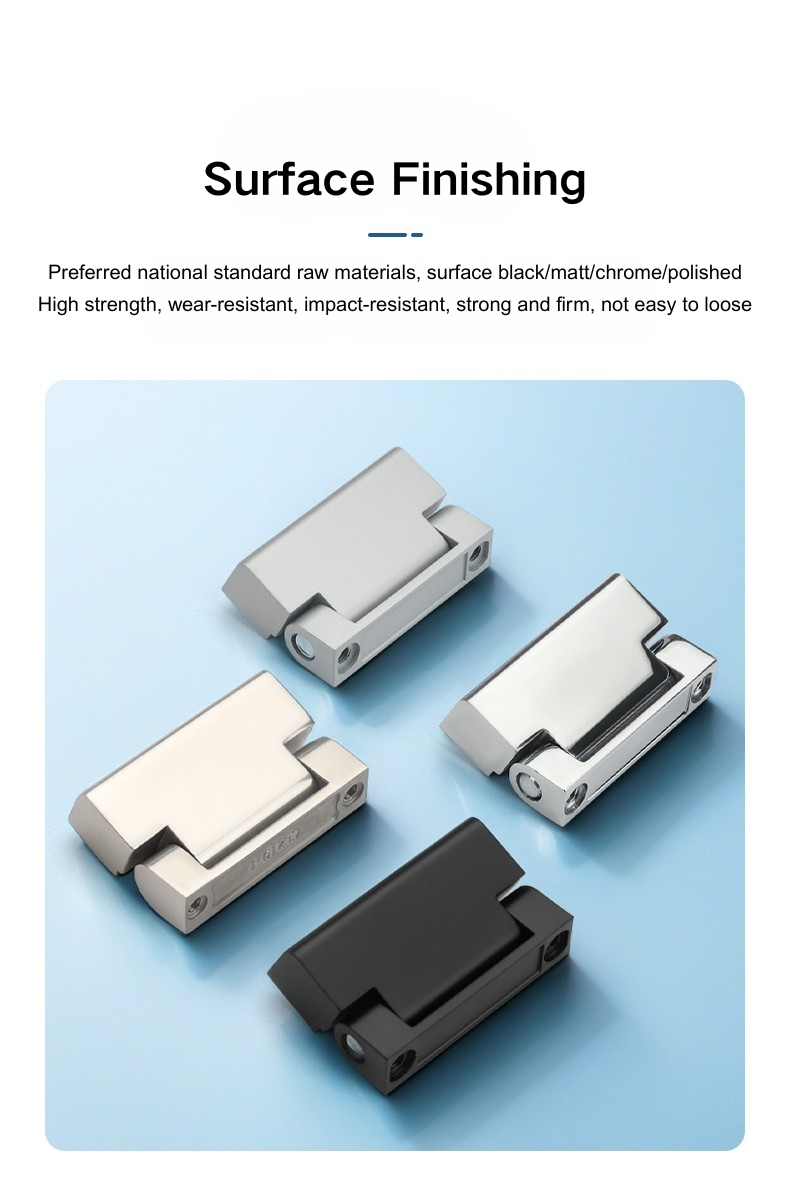

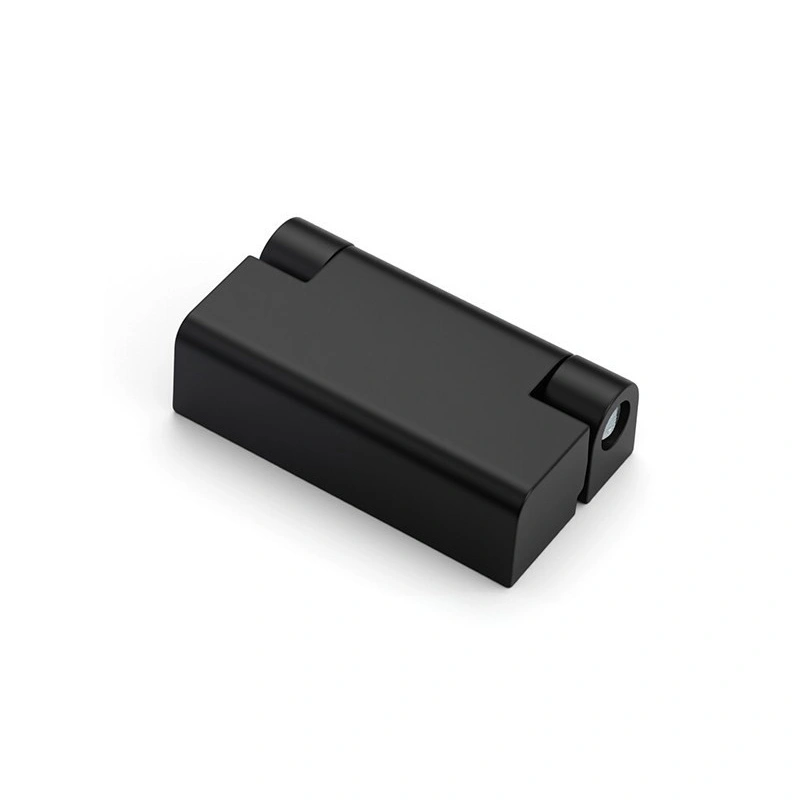

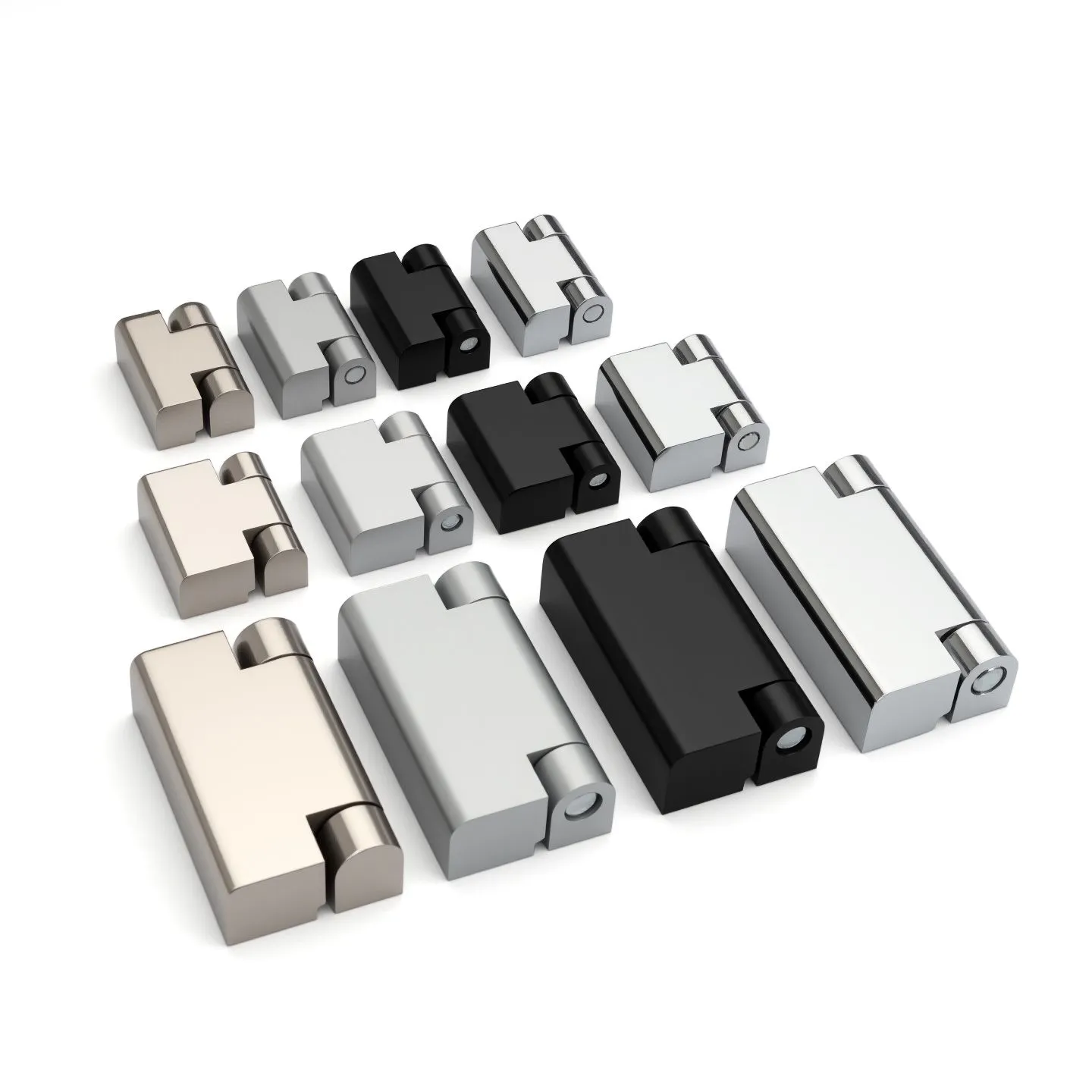

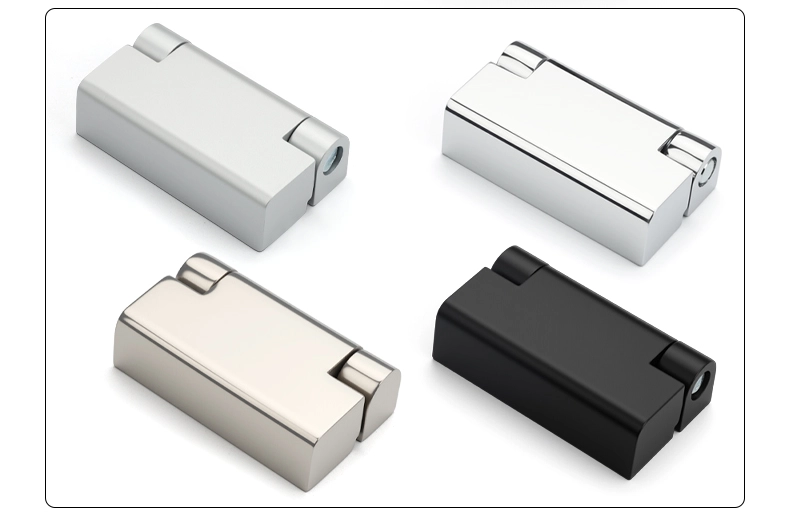

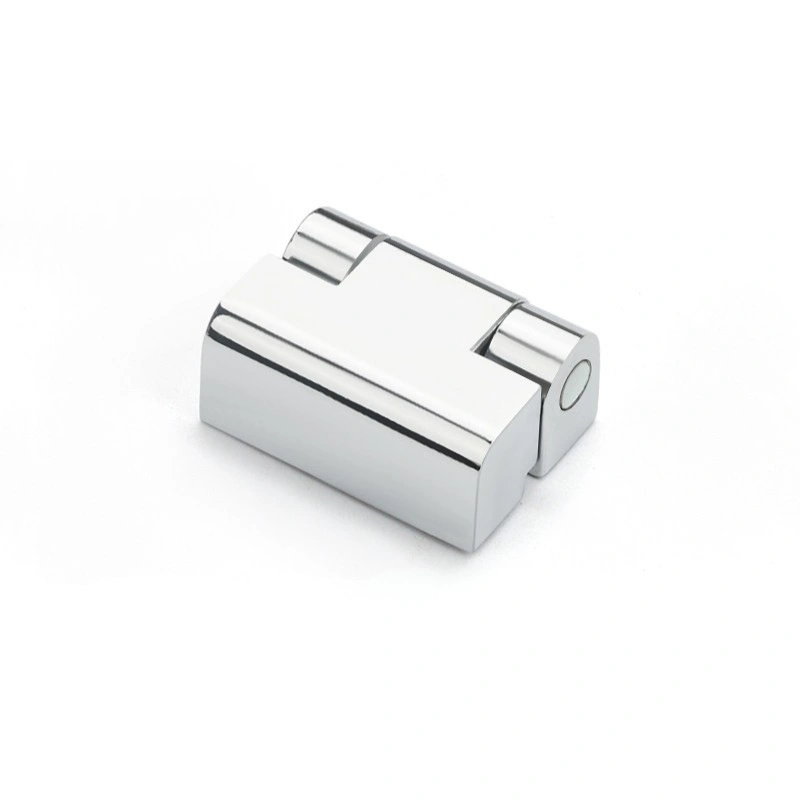

Elk model van het opbouwscharnier voor elektrische kasten wordt aangeboden in vier varianten: zwarte zinklegering, matte zinklegering, helder verchroomde zinklegering en spiegelend roestvrij staal. De drie zinklegeringsopties bieden een reeks oppervlakte-uiterlijken die passen bij verschillende kastesthetiek: zwart voor donkere of gepoedercoate behuizingen, mat voor een industriële look met een lage glans en helder chroom voor een gepolijst uiterlijk op panelen met hogere specificaties.

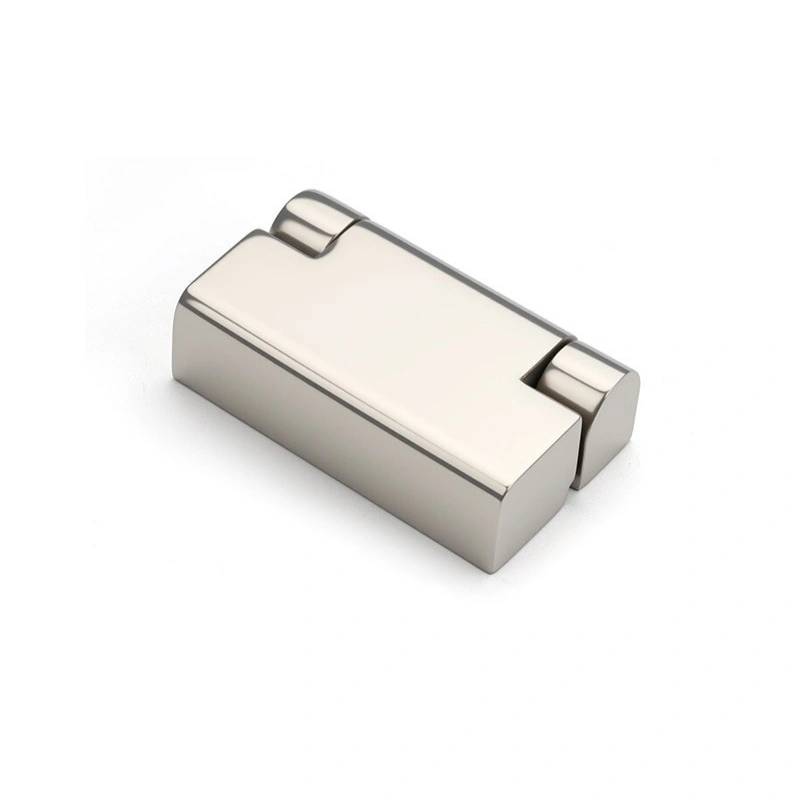

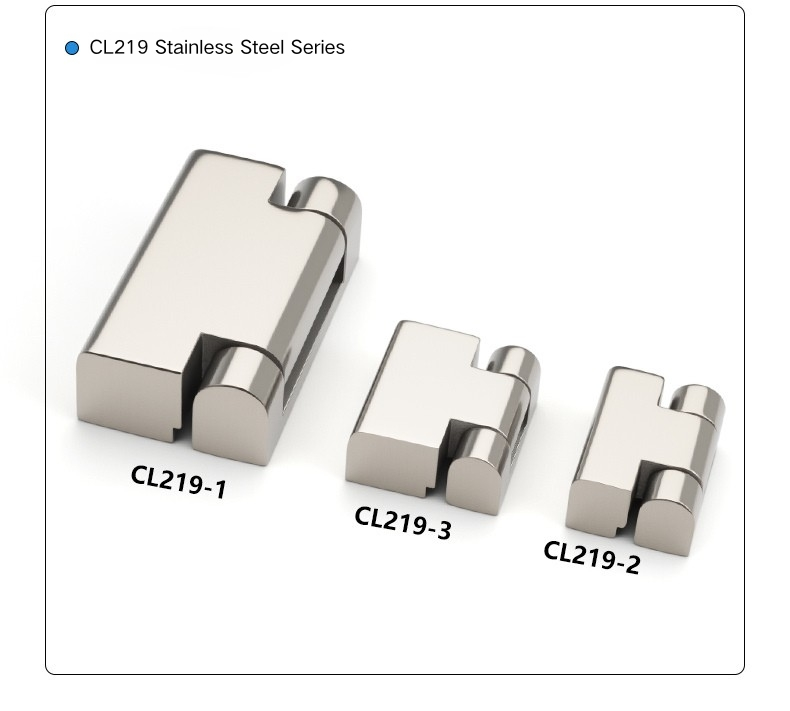

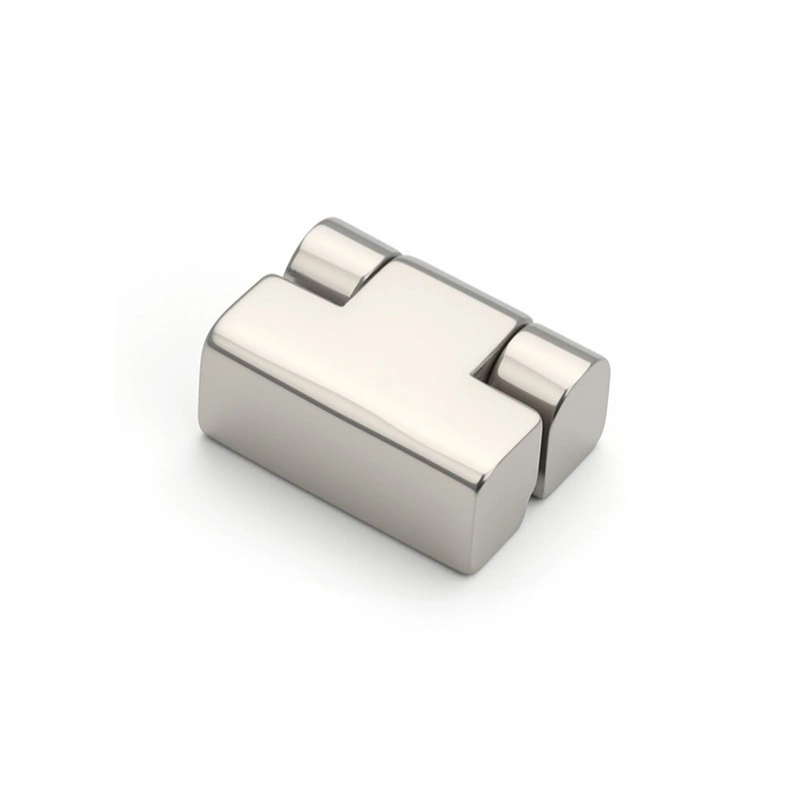

De roestvrijstalen versie van het opbouwscharnier voor elektrische kasten maakt gebruik van spiegelpolijsten, wat een reflecterend, glad oppervlak geeft in plaats van een geborstelde of satijnen afwerking. Als de kast naar buiten gaat, in de buurt van de kust of waar dan ook waar vochtigheid een normale factor is, is de roestvrijstalen versie met spiegelafwerking de verstandigste keuze: de opties van zinklegering zijn prima binnenshuis, maar zullen na verloop van tijd niet zo goed standhouden in natte of zoute omstandigheden. Voor standaard binnenkasttoepassingen zullen alle zinklegeringafwerkingen onder normale omstandigheden goed standhouden.

Openingshoek en deurbediening

Alle drie de modellen van het Opbouwscharnier voor elektrische kasten openen tot 180°, waardoor de kastdeur volledig vlak tegen het aangrenzende paneel of de aangrenzende muur kan draaien. De 180°-draaibeweging is handig op krappere plekken waar een deur die slechts gedeeltelijk opengaat, de toegang tot het interieur of het werken rond nabijgelegen apparatuur in de weg zou staan. Wat het opbouwontwerp betreft, zit het scharnier aan de buitenzijde van zowel de deur als het kozijn. Het is zichtbaar als de deur gesloten is, maar dat betekent ook dat de installatie eenvoudig is en dat het scharnier later gemakkelijk kan worden gecontroleerd of vervangen zonder de deur uit elkaar te halen. Dit maakt de installatie eenvoudig (er is geen voorbereiding van uitfrezingen of uitsnijdingen nodig) en maakt het ook gemakkelijk om het scharnier te inspecteren of te vervangen zonder het deurpaneel te demonteren.

Veelgestelde vragen

Vraag 1: Welke maten zijn beschikbaar in de CL219-serie?

De CL219-serie omvat drie modellen. CL219-1 is de grootste met een totaal van 60 x 34,3 mm; CL219-3 is middelgroot met 30 x 27,5 mm; en CL219-2 is de kleinste met 30 x 22 mm. Alle drie hebben ze hetzelfde basisontwerp en een openingshoek van 180°.

Vraag 2: Welke schroefmaten worden gebruikt voor de montage?

De CL219-1 gebruikt vier M5-schroeven voor montage. De CL219-2 en CL219-3 gebruiken beide vier M4-schroeven. De schroeflengte moet worden gekozen op basis van de dikte van uw deurpaneel en frame.

Vraag 3: Welke afwerkingsopties zijn beschikbaar?

Elk CL219-model wordt geleverd in een zwarte zinklegering, een matte zinklegering, een helder verchroomde zinklegering en een spiegelafwerking van roestvrij staal. De zinklegeringsopties zijn geschikt voor binnenkasttoepassingen; de roestvrijstalen spiegelafwerking is beter voor buiten of omgevingen met een hoge luchtvochtigheid.

Vraag 4: Wat is de openingshoek van het CL219-kastscharnier?

Alle drie de CL219-modellen openen tot 180°, waardoor de deur volledig vlak kan draaien. Dit is handig bij installaties waarbij volledige deurvrijheid nodig is of waar de ruimte rondom de kast beperkt is.

Vraag 5: Is dit een verborgen of opbouwscharnier?

De CL219 is een opbouwscharnier. Het bevindt zich aan de buitenkant van de deur en het kozijn en is niet verzonken of verborgen. Dit maakt de installatie eenvoudiger omdat er geen uitsparing of geleiding nodig is en het scharnier na installatie toegankelijk blijft voor inspectie of vervanging.

Vraag 6: Is de roestvrijstalen versie geschikt voor buitenbehuizingen?

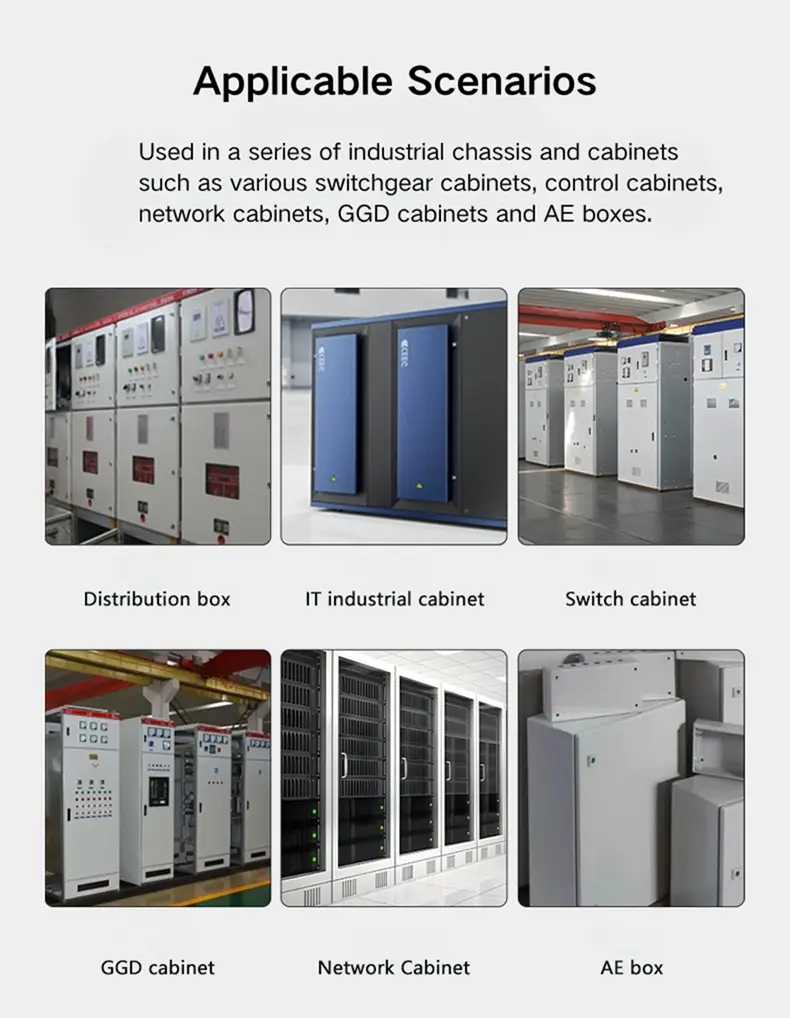

Ja. De roestvrijstalen CL219 met spiegelafwerking maakt gebruik van corrosiebestendig materiaal van 304-kwaliteit en is geschikt voor schakelapparatuur buitenshuis, kustomgevingen of elke installatie waarbij de behuizing na verloop van tijd aan vocht wordt blootgesteld.

V7: Hoe kies ik tussen CL219-1, CL219-2 en CL219-3?

Selecteer op basis van de grootte en het gewicht van uw deurpaneel. CL219-1 is de grootste en past op zwaardere of grotere deuren. CL219-2 is de kleinste en werkt goed op compacte of lichtgewicht behuizingen. CL219-3 is middelgroot en zit tussen de twee in, zowel qua afmetingen als laadvermogen.
