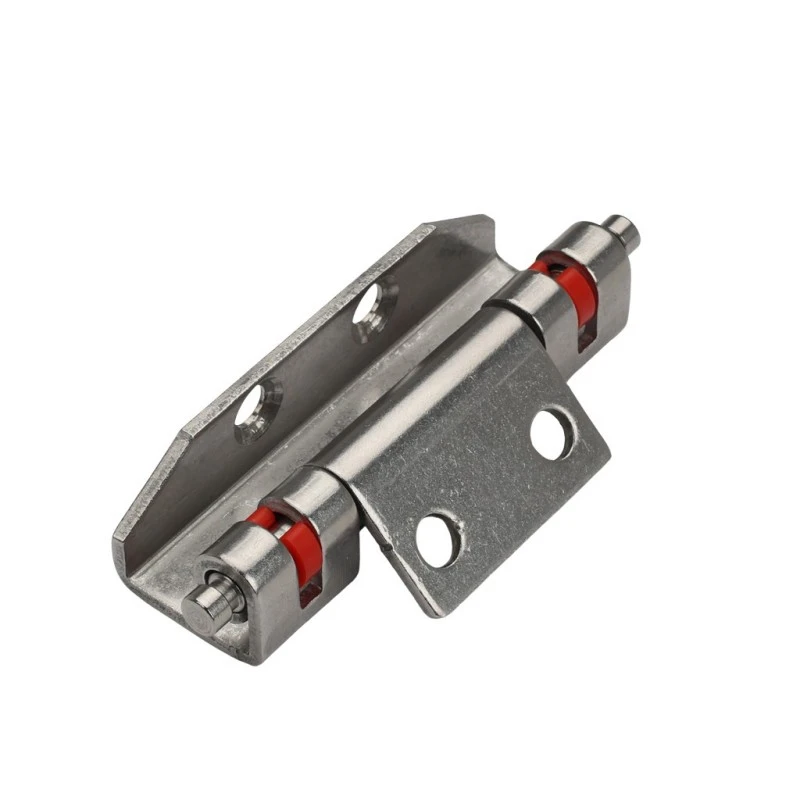

Volledig verborgen roestvrijstalen scharnier

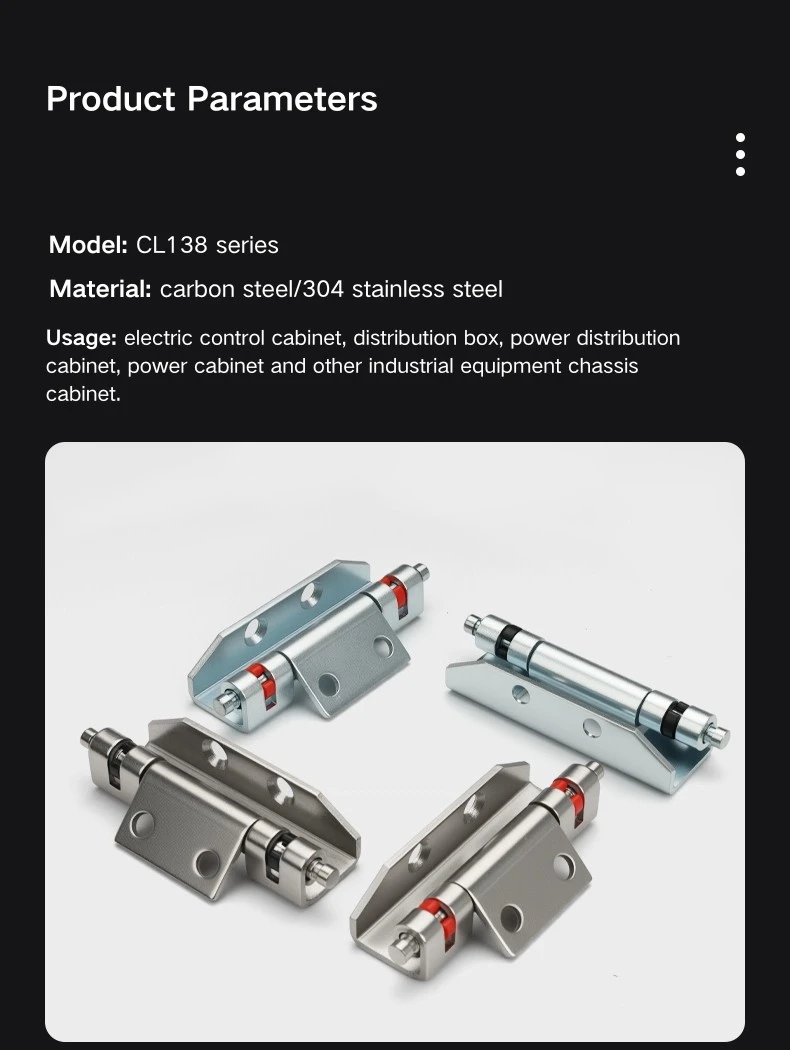

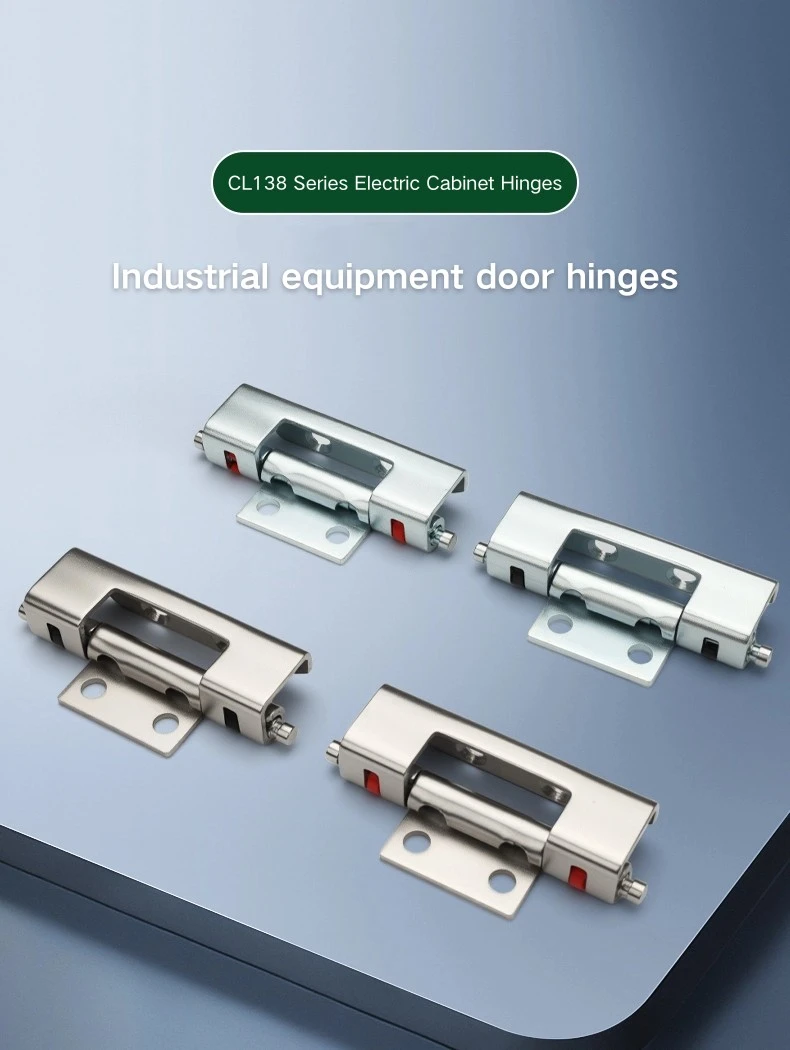

Voor degenen die verborgen kastscharnieren van Yitai Lock in de groothandel kopen, dekt het volledig verborgen roestvrijstalen scharnier CL138 vier varianten in twee materialen en twee klemkleuren. De roestvrijstalen versies zijn de natuurlijke keuze voor behuizingen in vochtige of corrosieve omgevingen, terwijl de koolstofstalen opties goed werken voor standaard binnenverdeelkasten. De kleur van de klem – zwart of rood – is eerder een visueel onderscheid dan een functioneel onderscheid, dus de selectie daar komt neer op voorkeur of afstemming op bestaande kasthardware.

Structuur en afmetingen

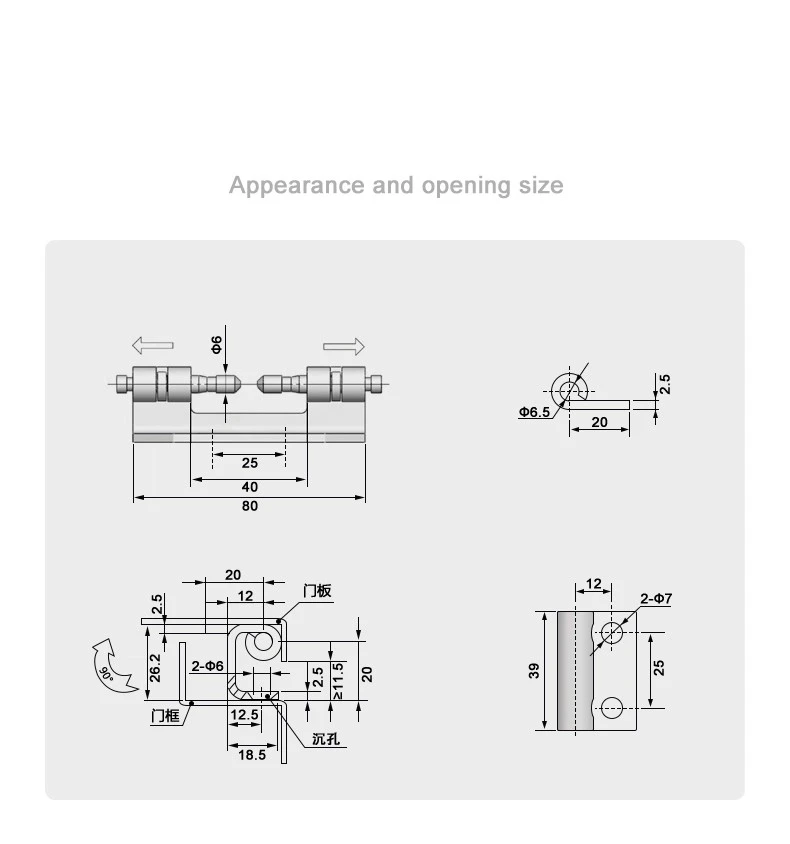

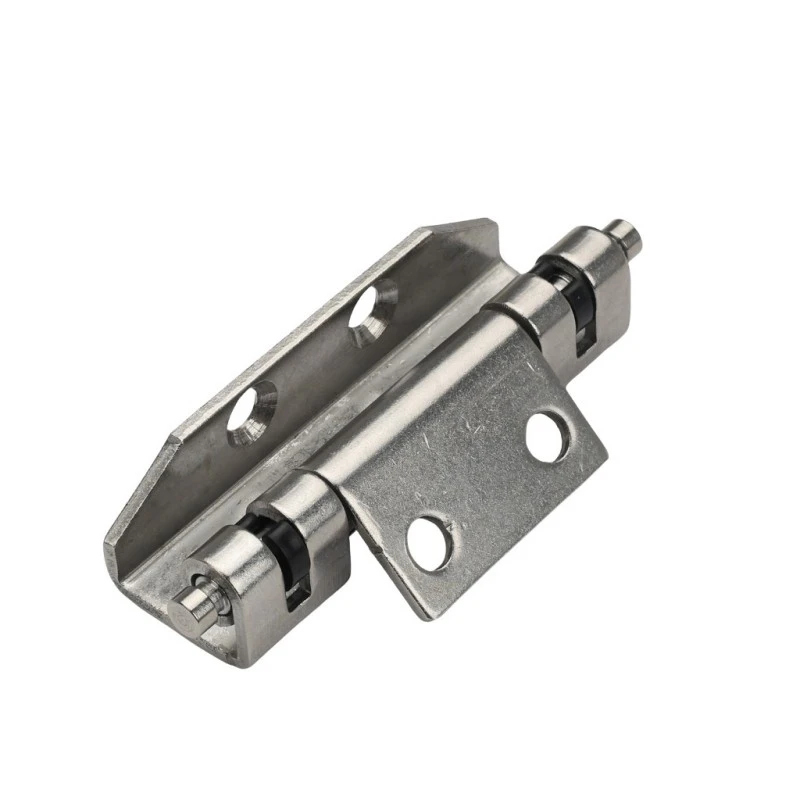

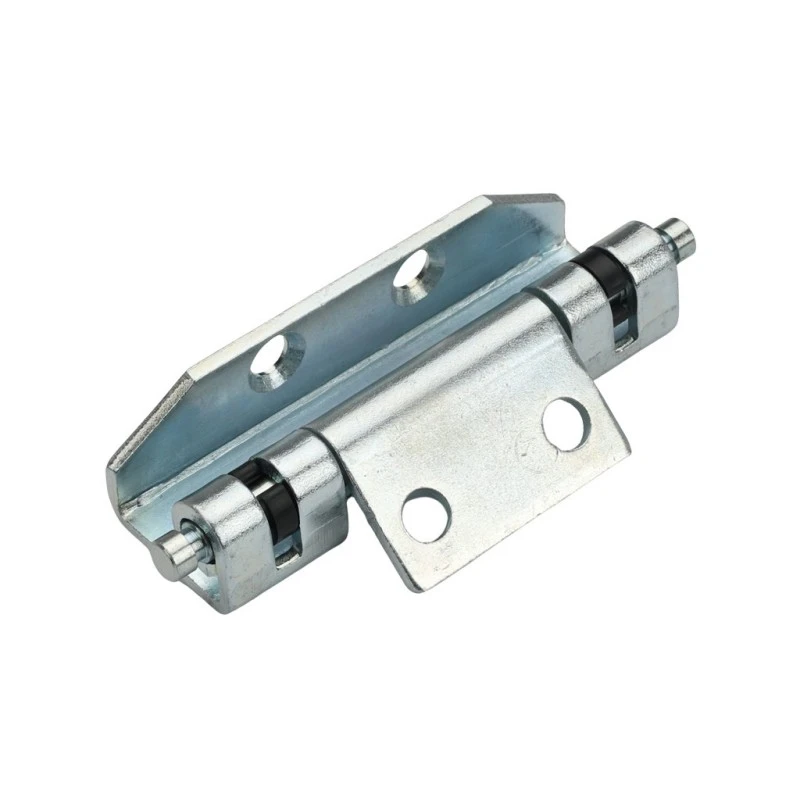

Het volledig verborgen roestvrijstalen scharnier heeft een totale lengte van 80 mm, waarbij het scharnierlichaam 40 mm loopt en een binnenoverspanning van 25 mm tussen de twee cilinderuiteinden. De cilinderdiameter is Φ6 mm, en de twee cilindersecties strekken zich elk naar buiten uit vanaf het middenlichaam, waardoor het scharnier zijn karakteristieke halterprofiel krijgt. Het klemsamenstel zit aan de uiteinden van de cilinder en zorgt ervoor dat het scharnier in het deurkozijnkanaal blijft zitten.

De montageplaat van het volledig verborgen roestvrijstalen scharnier is 39 mm hoog en 25 mm breed, met twee montagegaten van Φ7 mm op een afstand van 12 mm van de rand. De framezijde toont een totale diepte van 18,5 mm met een basis van 12,5 mm, twee cilindergaten van Φ6 mm en een verzonken uitsparing van ≥11,5 mm. De klempen van Φ6,5 mm zit 2,5 mm boven het bladvlak met een ingrijplengte van 20 mm.

Installatie en montage

Het volledig verborgen roestvrijstalen scharnier wordt geïnstalleerd door middel van lassen: de montageplaat wordt aan het deurpaneel gelast en het scharnierlichaam grijpt tijdens de montage in het framekanaal. De opening van 90° betekent dat de deur in een rechte hoek ten opzichte van de voorkant van de kast draait, wat voldoet aan de standaardtoegangsvereisten voor de meeste distributie- en schakelkastconfiguraties.

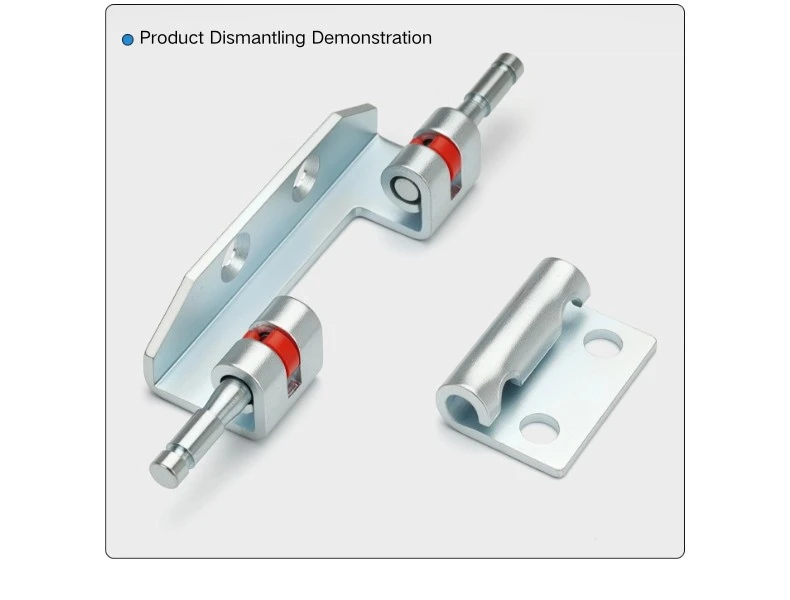

Eenmaal ingelast, zit het volledig verborgen roestvrijstalen scharnier verzonken in het frameprofiel, zodat de loop en de klemconstructie van buitenaf verborgen zijn. Het klemmechanisme aan elk uiteinde van de cilinder vergrendelt het scharnier in het framekanaal en kan indien nodig worden losgemaakt om de deur te verwijderen. Deze verborgen ingrijping maakt het scharnier ook compatibel met Rittal kastframesystemen, waarbij de kanaalgeometrie geschikt is voor dit type verzonken scharniermontage.

Materiaal- en klemopties

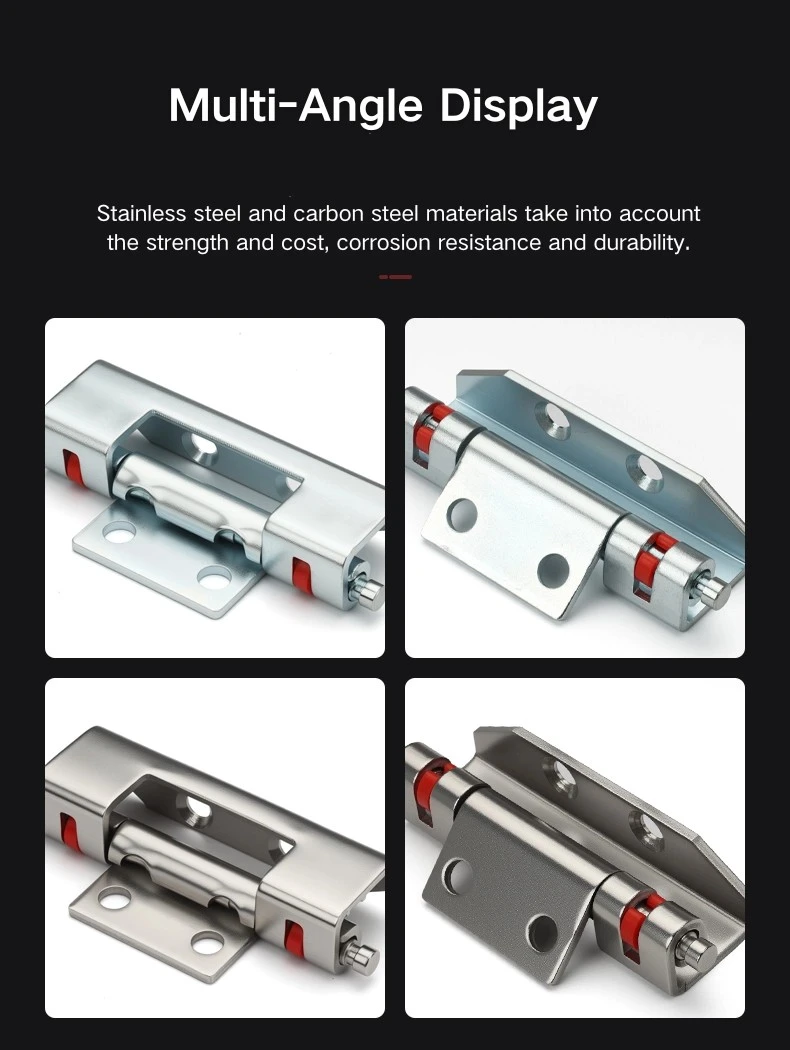

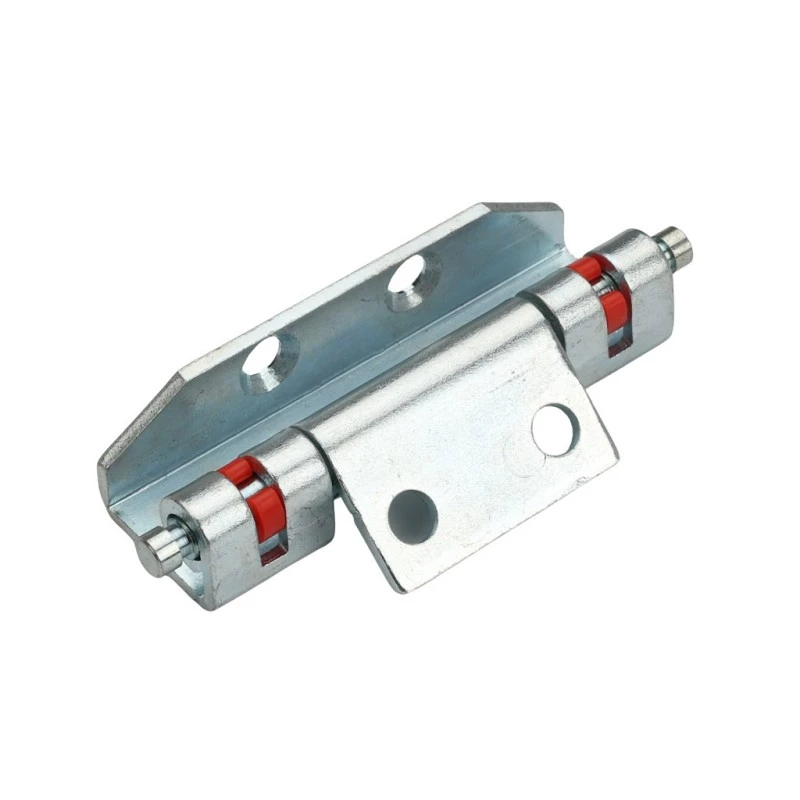

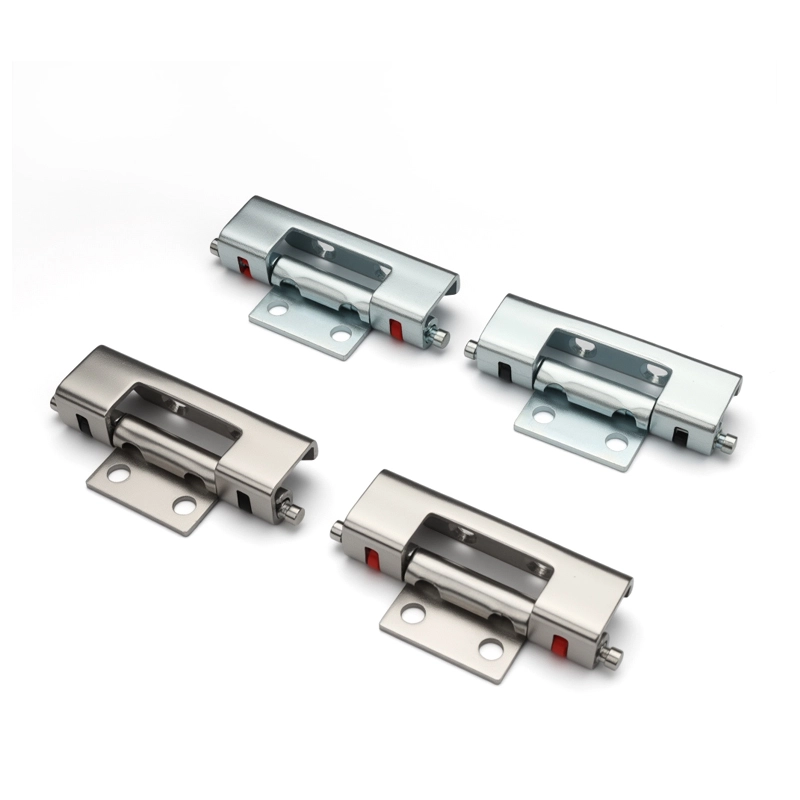

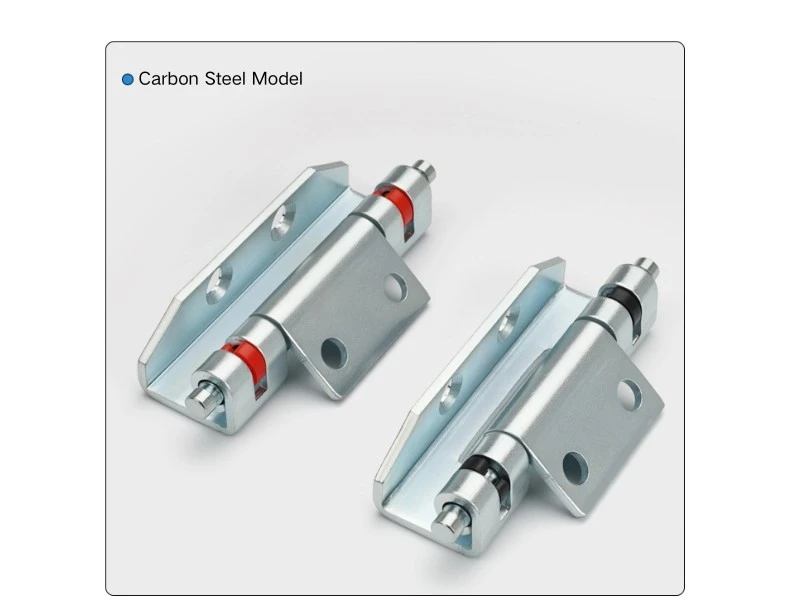

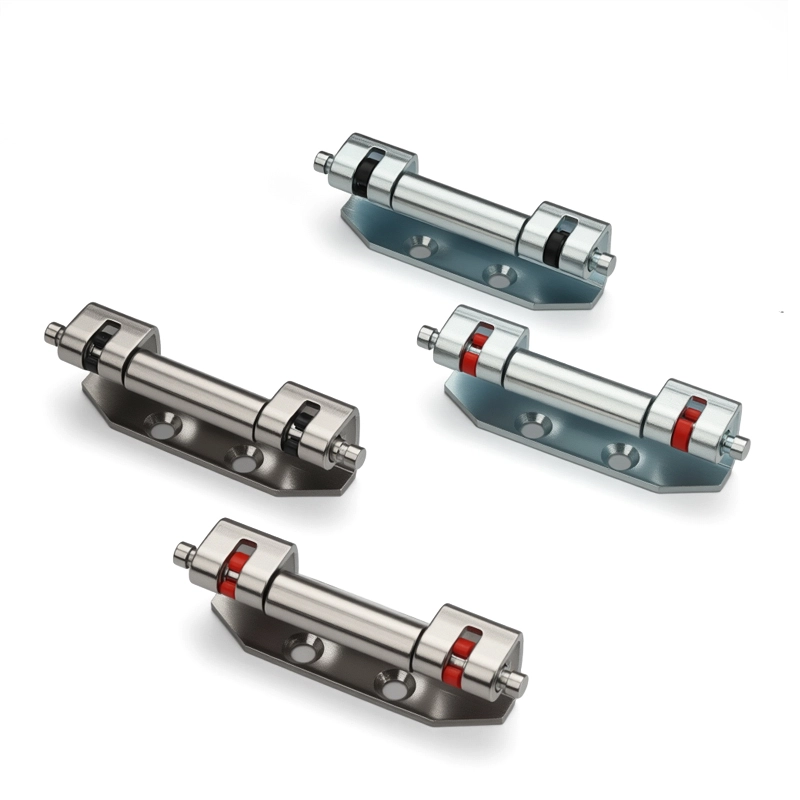

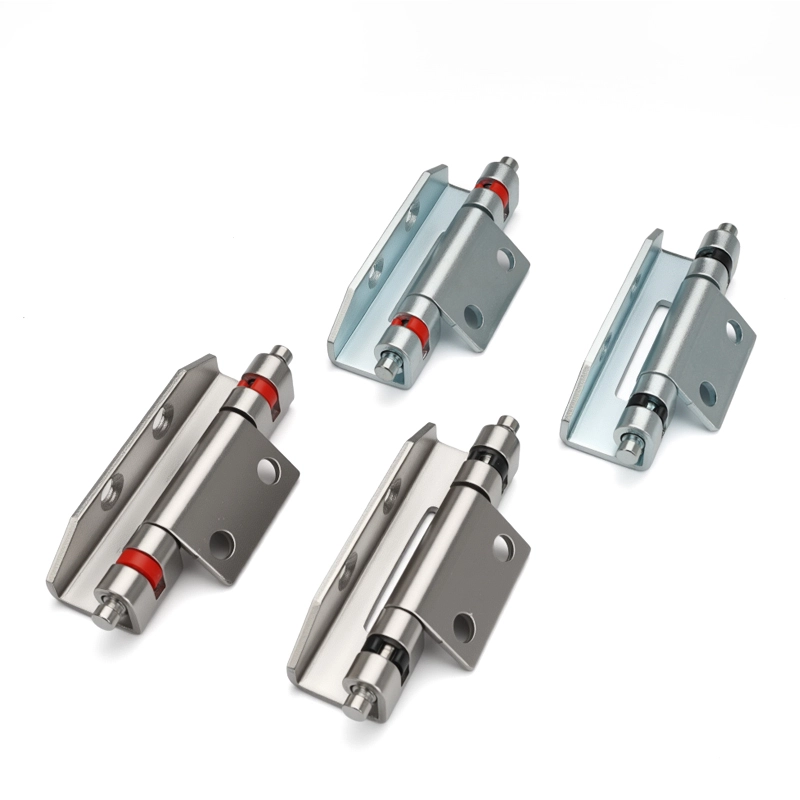

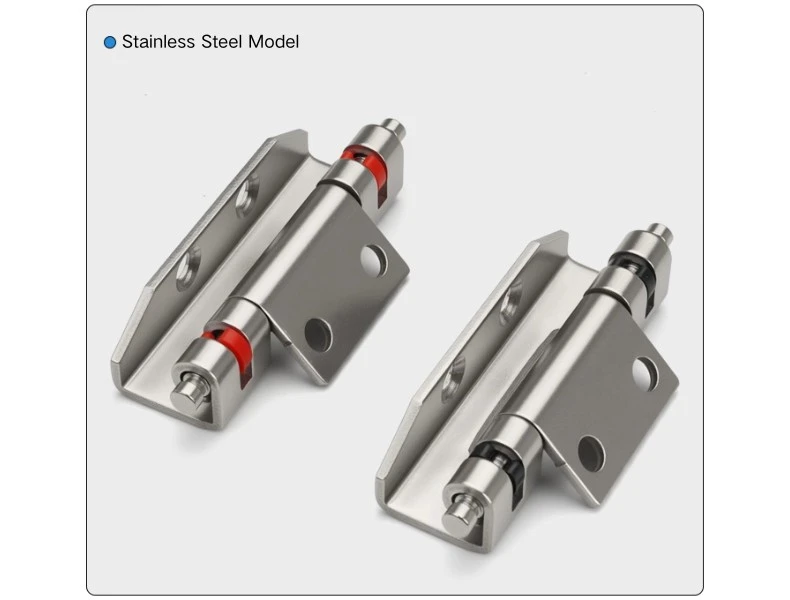

Het volledig verborgen roestvrijstalen scharnier is verkrijgbaar in koolstofstaal en roestvrij staal, met zwarte of rode klemkleur over beide materialen – vier varianten in totaal. De roestvrijstalen versie is beter geschikt voor behuizingen in vochtige ruimtes, buiteninstallaties of omgevingen waar corrosiebestendigheid er in de loop van de tijd toe doet. Koolstofstaal is geschikt voor droge binnenkasttoepassingen waarbij de afwerkingseisen standaarder zijn.

De klemkleur van het volledig verborgen roestvrijstalen scharnier – zwart of rood – is een cosmetisch onderscheid zonder verschil in materiaal of draagvermogen tussen de twee. Rode klemmen worden soms gebruikt als visuele indicator op specifieke kastlijnen of om de scharnierposities op behuizingen met meerdere deuren te onderscheiden; zwarte klemmen zijn de meest voorkomende standaard. Hoe dan ook, de prestaties zijn identiek.

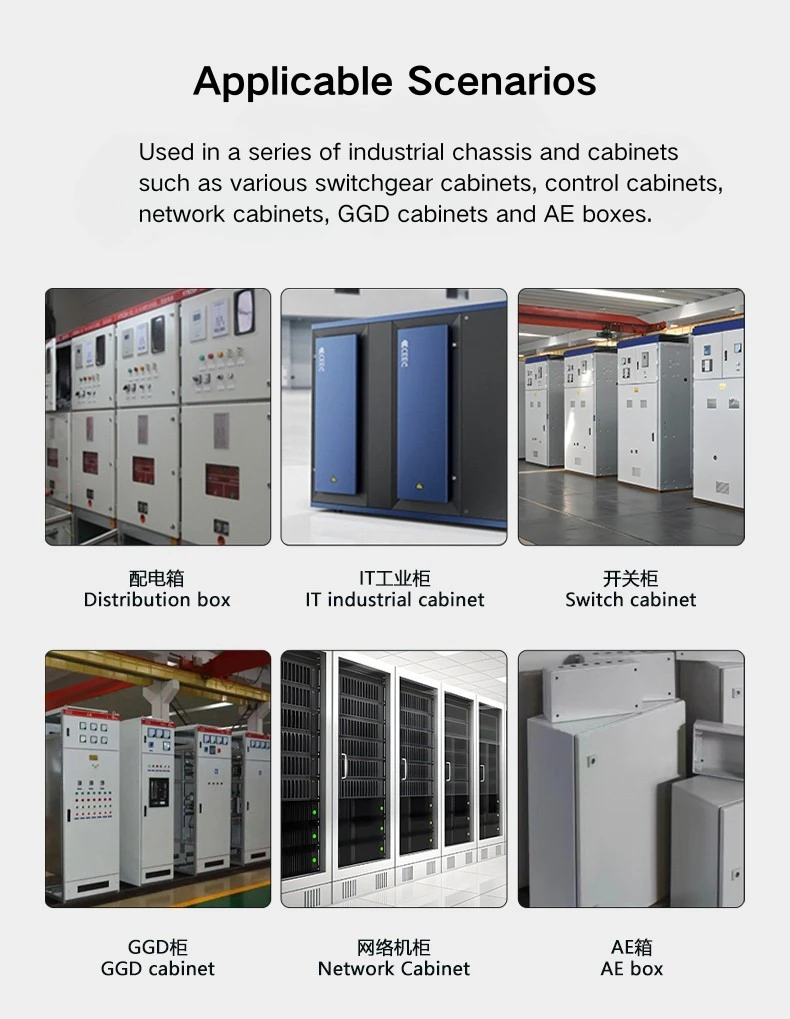

Toepassingsscenario's

Het volledig verborgen roestvrijstalen scharnier wordt gebruikt op verdeelkasten, behuizingen van besturingsapparatuur en schakelpanelen waar een vlakke, hardwarevrije deurbuitenkant nodig is. Het volledig verborgen profiel houdt het scharnier uit het zicht wanneer de deur gesloten is, wat past bij kasten die op zichtbare locaties zijn geïnstalleerd (serverruimtes, controlekamers of openbare nutsruimten) waar zichtbare scharnierhardware niet op zijn plaats zou lijken.

Dankzij de compatibiliteit met Rittal kastframes is het volledig verborgen roestvrijstalen scharnier een eenvoudige drop-in-optie voor fabrikanten of integrators die al met dat framesysteem werken. De roestvrijstalen variant voldoet aan de corrosie-eisen van buitenbehuizingen of behuizingen met een hoge luchtvochtigheid, en de koolstofstalen optie dekt het grootste deel van de standaard binnenverdeelkasten waar de kosten en omgevingsomstandigheden beide gematigd zijn.

Veelgestelde vragen

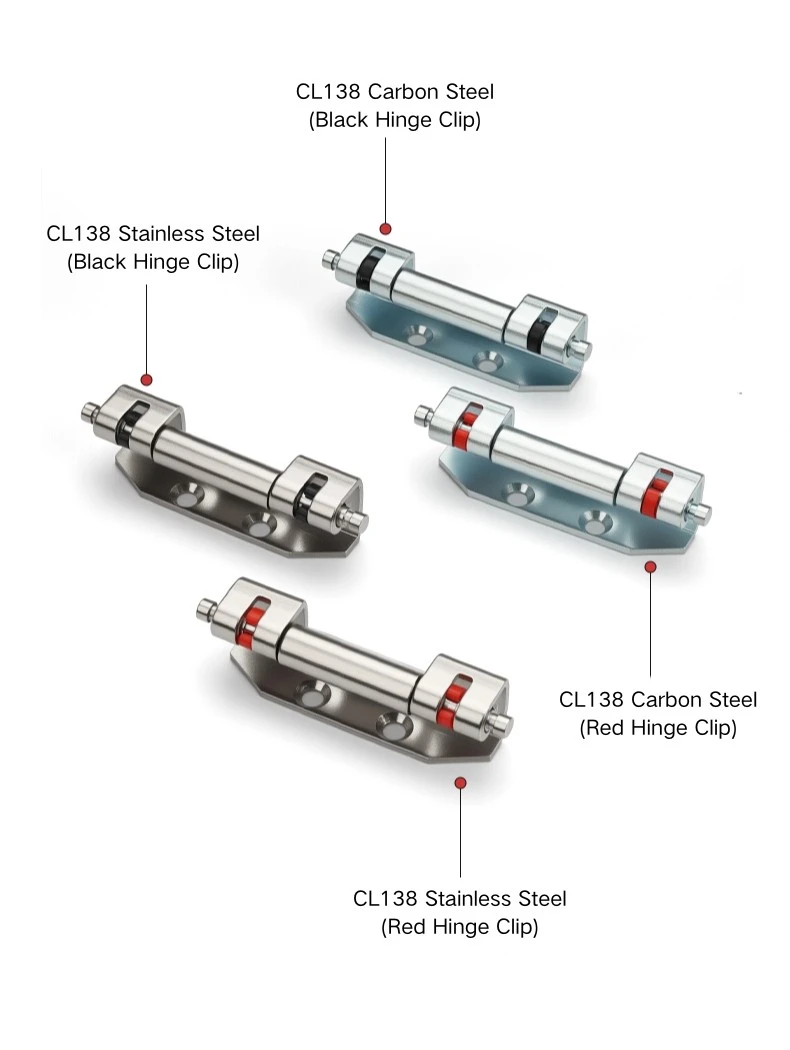

Q1: Welke varianten zijn beschikbaar voor de CL138?

De CL138 is verkrijgbaar in vier varianten: koolstofstaal met zwarte klem, koolstofstaal met rode klem, roestvrij staal met zwarte klem en roestvrij staal met rode klem. De kleur van de klem is alleen cosmetisch: er is geen functioneel verschil tussen zwart en rood.

Vraag 2: Wat is de openingshoek van de CL138?

Het CL138 verborgen scharnier opent tot 90°, wat voldoet aan de standaard toegangsvereisten voor deuren van verdeelkasten en schakelkasten.

Vraag 3: Hoe wordt de CL138 geïnstalleerd?

De CL138 is gelast: de montageplaat wordt tijdens de fabricage van de kast aan het deurpaneel gelast en het scharnierlichaam grijpt in het framekanaal. Er is geen optie voor schroefmontage voor dit model.

Vraag 4: Is de CL138 compatibel met Rittal-kasten?

Ja, het verborgen scharnier CL138 is compatibel met Rittal kastframes. De geometrie van het scharnierkanaal past bij het Rittal-frameprofiel.

Vraag 5: Wat geven de klemkleuren aan?

Zwarte en rode klemmen zijn alleen kleurvarianten; het materiaal en het draagvermogen zijn voor beide hetzelfde. Rood wordt soms gebruikt als visuele indicator om scharnierposities of kastlijnen te onderscheiden; zwart is de meest voorkomende standaardkeuze.

Vraag 6: Welk materiaal moet ik kiezen voor buitenbehuizingen?

De roestvrijstalen versie van de CL138 is de juiste keuze voor buitenbehuizingen, vochtige omgevingen of installaties waar corrosiebestendigheid een langetermijnvereiste is. Koolstofstaal is geschikt voor standaard toepassingen in verdeelkasten voor binnen.
