Hoe kiest u het juiste ventilatiefilter voor een schakelkast of industriële behuizing?

Warmte is een van de eenvoudigere manieren om de levensduur van elektrische componenten in een kast te verkorten. AventilatiefilterEen set die goed past, effectief filtert en past bij de installatieomgeving, zorgt er al voor dat alles probleemloos blijft draaien. Yitalock produceert een volledig assortiment kastventilatieramen van ABS-kunststof in meerdere maten en configuraties - dit is wat u moet weten voordat u er een kiest.

De XT-serie: gefilterde ventilatie voor elektrische behuizingen

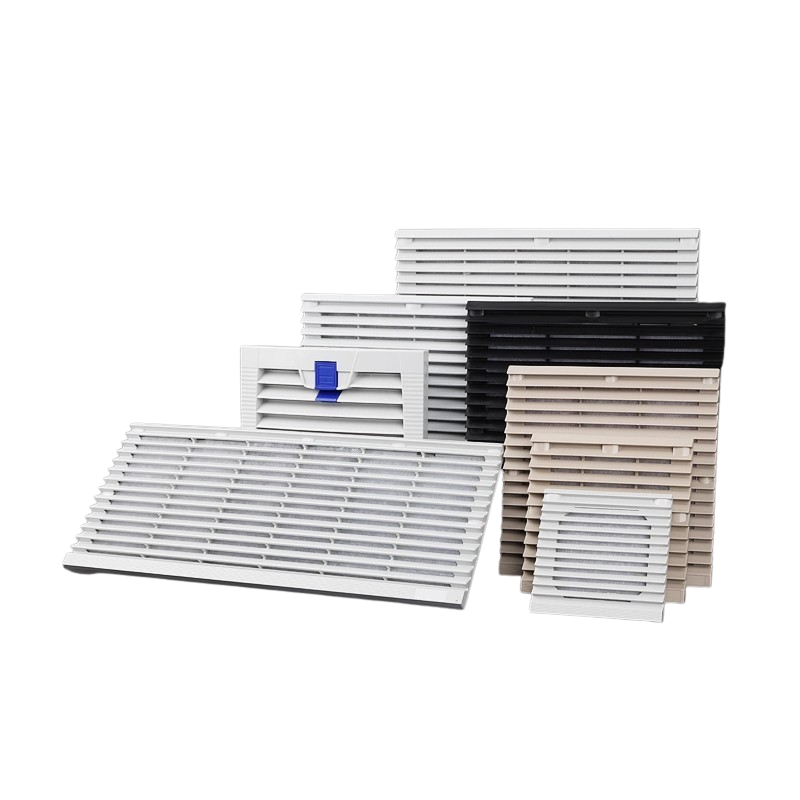

De XT-serie dekt vierkantventilatiefiltersets van XT801 tot en met XT807, elk met een ABS-lamellenrooster aan de buitenkant en een G3-polymeer filterkussen aan de binnenkant. Het filterkussen vangt stof en vuil op voordat het de componenten in de behuizing bereikt, wat het belangrijkste verschil is tussen dit filter en een gewoon ventilatierooster.

De formaten lopen van de compacte XT801 (107×107 mm extern, 81×81 mm uitsparing) tot de XT806 (322×322 mm extern, 280×280 mm uitsparing) en de rechthoekige XT807 (420×180 mm extern, 389×149 mm uitsparing). De meest gespecificeerde maten zijn meestal de middenklasse XT803 tot XT805, die passen bij de standaard paneeluitsparingen die te vinden zijn op de meeste verdeelkasten en schakelkasten.

De kleuren zijn RAL 7035 (lichtgrijs – de standaard voor de meeste industriële behuizingen), RAL 7032 (warmer kiezelgrijs) en zwart voor specifieke installaties.

Normaal type versus lange stijl

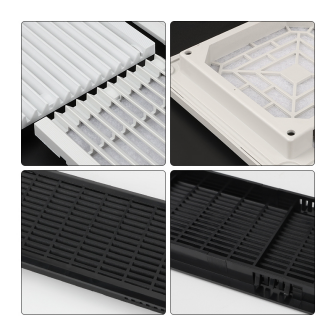

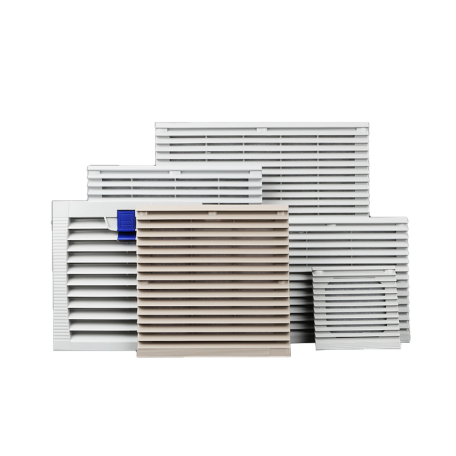

Voor de XT804- en XT805-modellen zijn twee profielhoogtes beschikbaar. Het normale type zit dichter bij het paneeloppervlak en is geschikt voor standaardinstallaties waarbij de wanddikte van de kast binnen het typische bereik ligt. De hoge stijl heeft een diepere behuizing, die plaats biedt aan dikkere paneelwanden of installaties waarbij extra ruimte tussen het rooster en de ventilator erachter nodig is. Afbeeldingen twee en drie tonen de interne indeling van elk; het normale type maakt gebruik van M4-schroefmontage op één punt, terwijl het hoge type twee M4-bevestigingspunten gebruikt voor een veiligere pasvorm op diepere panelen.

Opties voor zelfklevende pakkingen

De meeste XT-modellen zijn verkrijgbaar met of zonder zelfklevende puntpakking: de zwarte afdichtstrip die rond de omtrek van het filterframe loopt. Voor behuizingen die een zekere mate van stofafdichting rond het ventilatievenster zelf nodig hebben, is de pakkingversie de moeite waard om te specificeren. Het drukt tegen het paneeloppervlak wanneer het rooster is gemonteerd, waardoor de opening tussen het frame en de uitgesneden rand wordt verkleind. Voor standaard binnenkasten waarbij bescherming rond het rooster geen probleem is, is de niet-klevende versie de eenvoudigere en kosteneffectievere keuze.

Sommige XT804- en XT805-modellen zijn ook verkrijgbaar met een kliksluiting in plaats van schroeven, waardoor het verwijderen en vervangen van het filter tijdens onderhoud wordt versneld.

Eenvoudige ventilatieroosters

Voor toepassingen waarbij filtratie niet vereist is (alleen passieve luchtstroom) zijn gewone ventilatieroosters verkrijgbaar in drie maten: 78×200 mm, 78×456 mm en 80×461 mm. Deze hebben geen filterpad aan de binnenkant, waardoor ze geschikt zijn voor behuizingen waar het binnendringen van stof geen probleem is, maar de luchtstroom nog steeds over het paneel moet worden beheerd.

Het kiezen van de juiste

De maat is de eerste beslissing: stem de buitenafmetingen af ​​op de beschikbare paneelruimte en bevestig de maat van de uitsparing voordat u bestelt. Daarna komt de keuze tussen gefilterde XT-serie en gewoon rooster neer op de vraag of stofbescherming nodig is. Binnen de XT-serie is de zelfklevende pakking de moeite waard om toe te voegen voor elke installatie waarbij het ventilatieraam van de kast vlak tegen het paneel moet zitten en moet afdichten. De normale versus hoge stijl volgt uit de paneeldikte en de vereisten voor ventilatorspeling.
