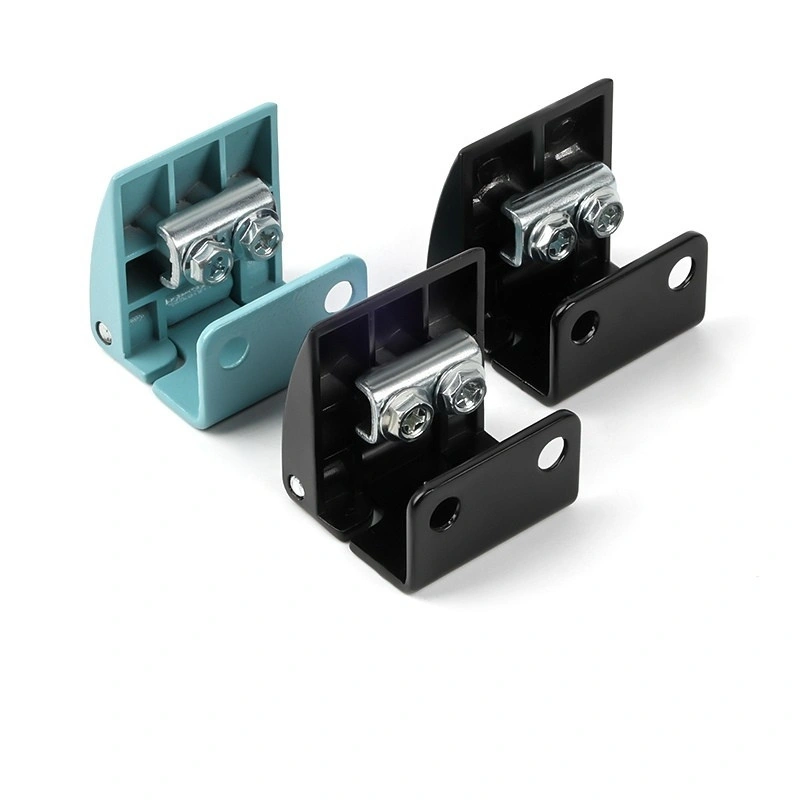

Kastdeuren aan de zijkant gemonteerd buigscharnier

Voor degenen die kastdeurscharnieren van Yitai Lock in de groothandel kopen voor het bouwen van schakelkasten of ladekasten, biedt het Power Cabinet Doors Side-Mount Bend Hinge-assortiment veel flexibiliteit: zestien varianten in totaal, met verschillende framedieptes, deurpaneeldiktes en montageplaatconfiguraties voor de CL803-, CL901-, CL903- en CL233-series. De voorste montageplaten van de meeste modellen hebben een consistente voetafdruk van 36 x 17,7 mm of 25 x 17,7 mm met sleuf- of ronde gatbevestiging, waardoor het eenvoudig is om het juiste model te selecteren op basis van uw frameprofiel zonder dat u de lay-out van het deurpaneel opnieuw hoeft te ontwerpen.

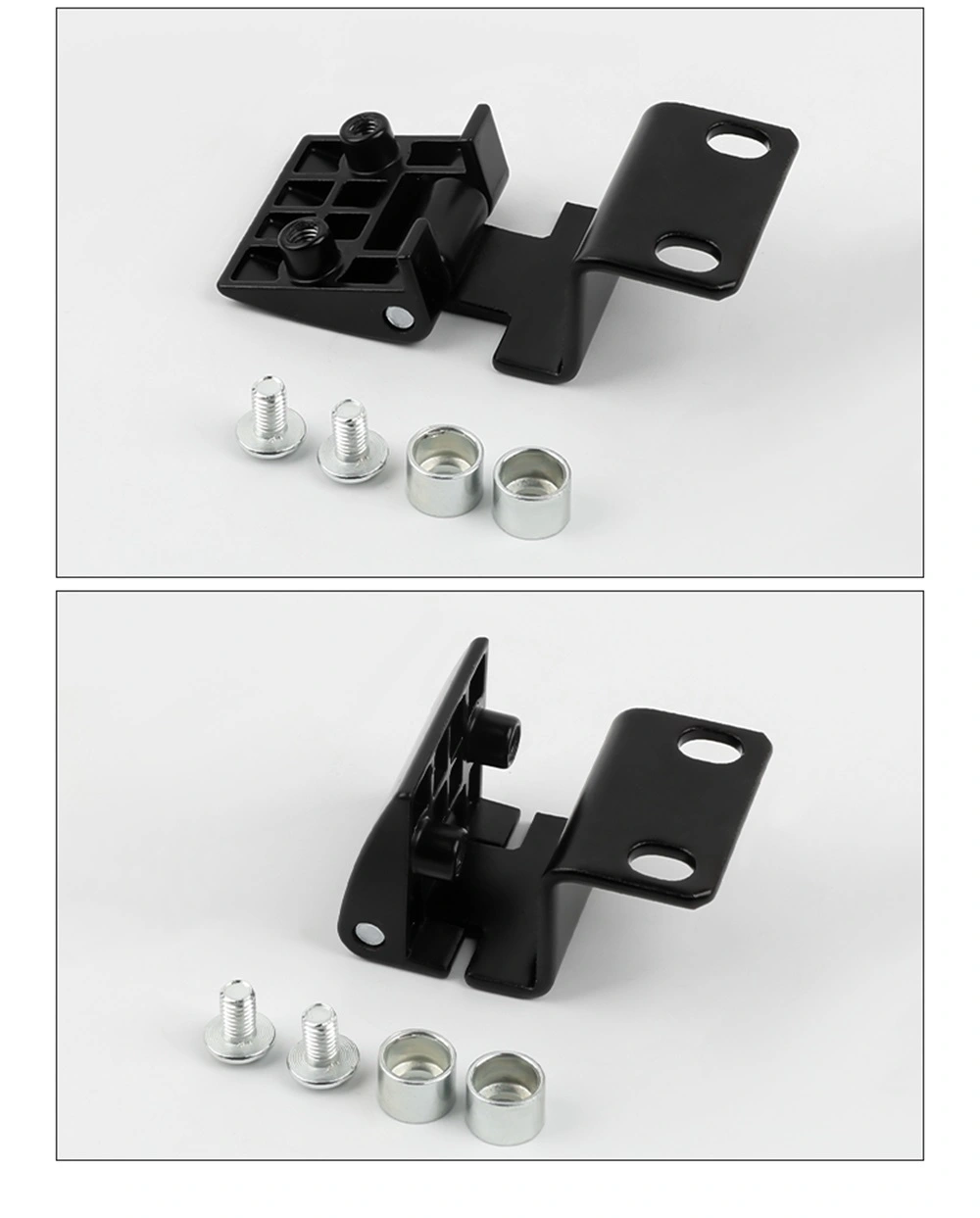

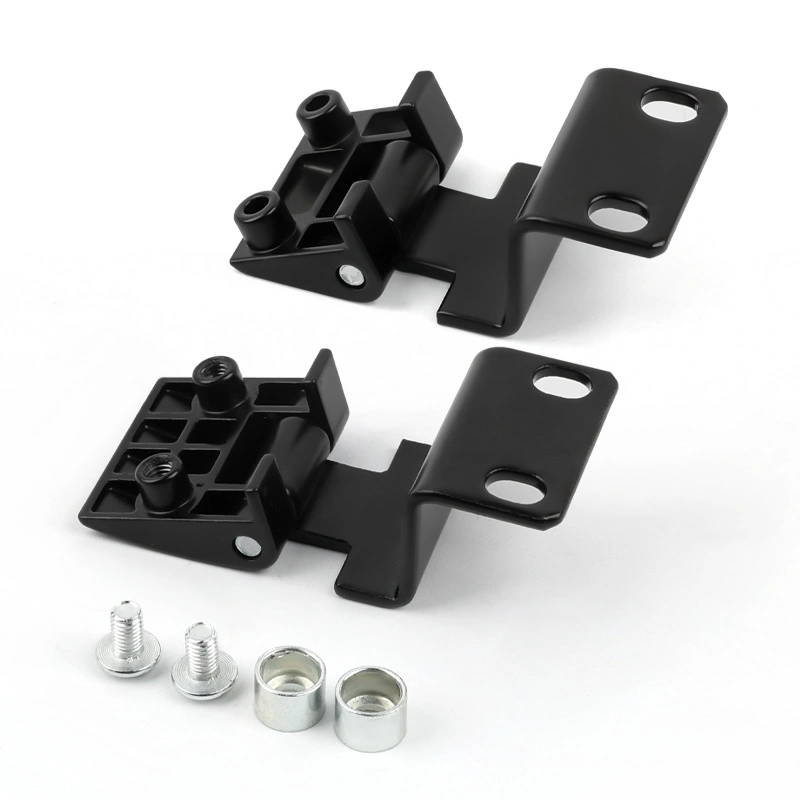

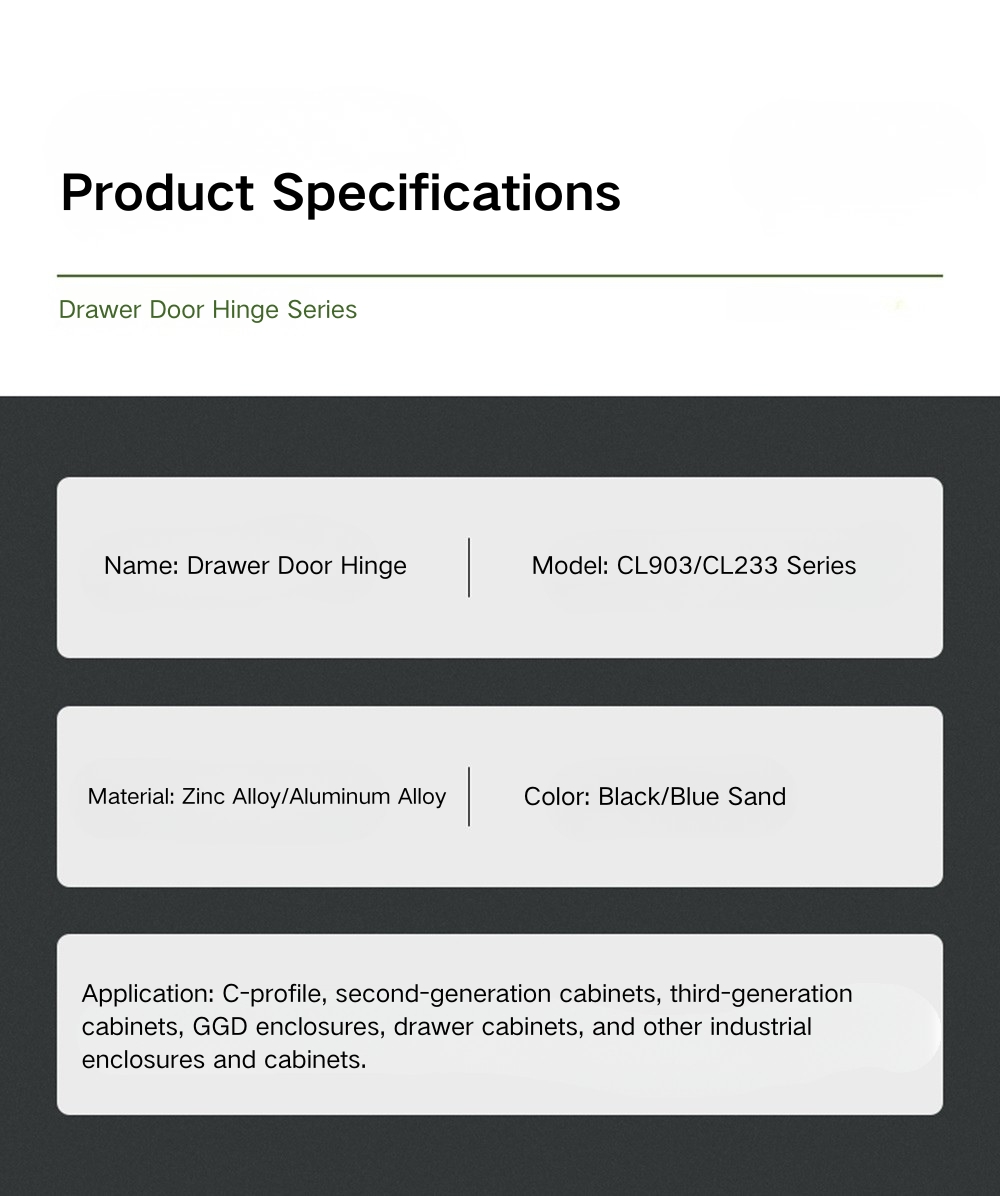

Productmodel	Aan de zijkant gemonteerd kastscharnier
Oppervlaktebehandeling	Zinklegering
Optionele materialen	Zwart/blauw zand
Gebruik	Geschikt voor diverse soorten schakelkasten, besturingskasten etc

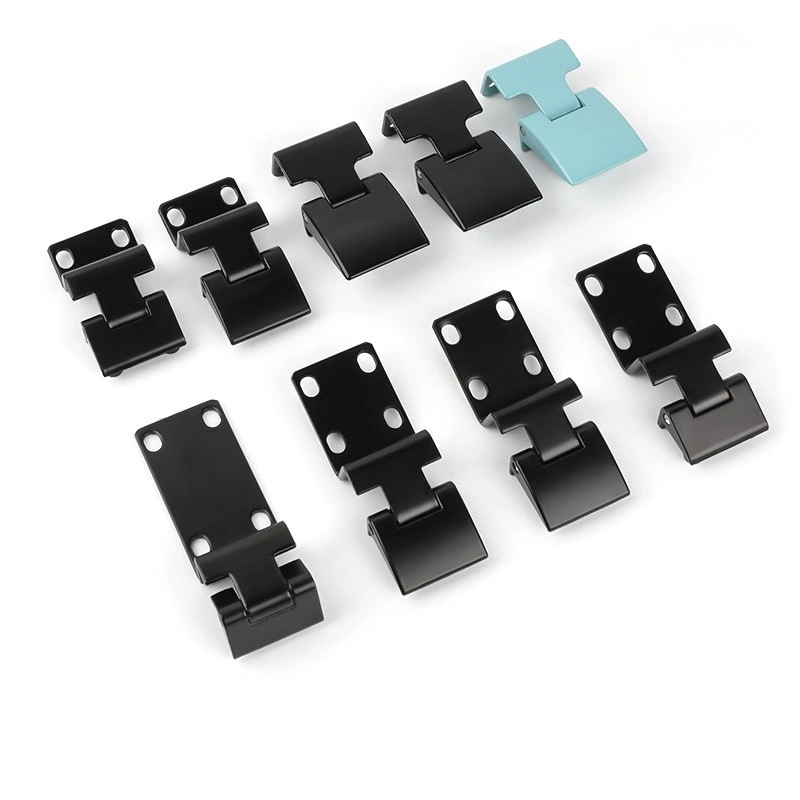

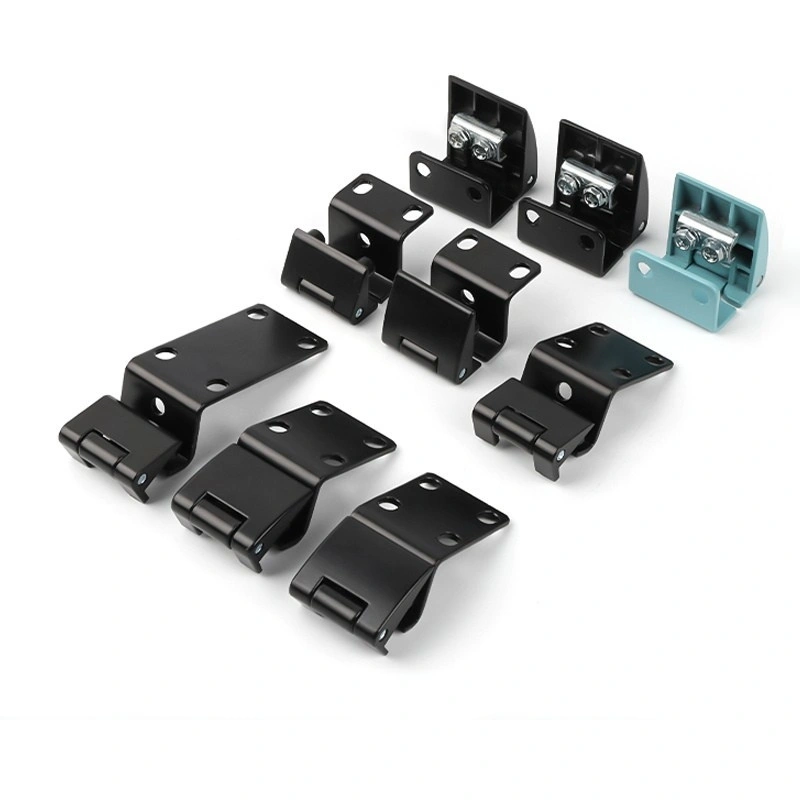

Modelbereik en serieoverzicht

Het zijgemonteerde buigscharnier van de stroomkastdeuren is onderverdeeld in vier series. De CL803-serie omvat drie modellen – CL803A-25, CL803B-20, CL803B-25 en CL803D-25 – allemaal in een zwarte zinklegering, met frontplaatbreedtes van 36 mm of 39 mm, afhankelijk van het model. De CL803A-25 maakt gebruik van een voorplaat met dubbele schroeven van 39 x 20 mm met een gatafstand van 12 mm; de modellen CL803B en CL803D gebruiken een plaat van 36 × 25 mm met gleufbevestiging.

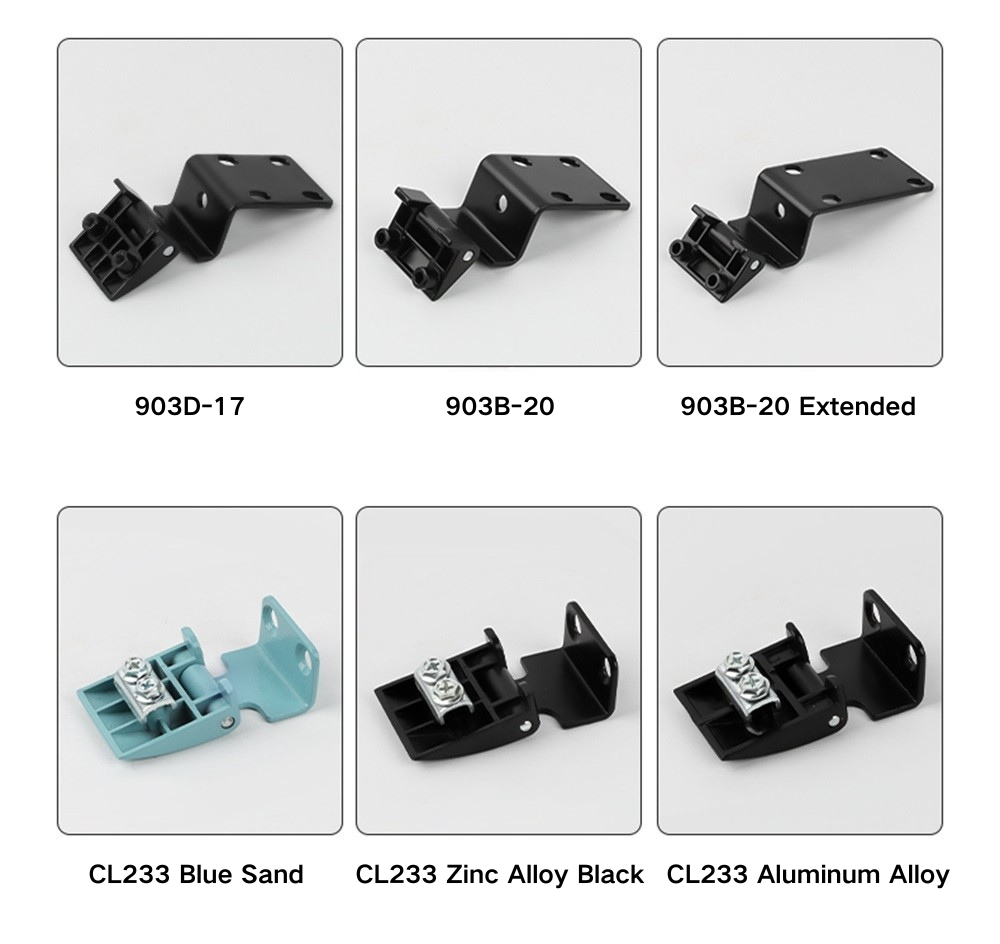

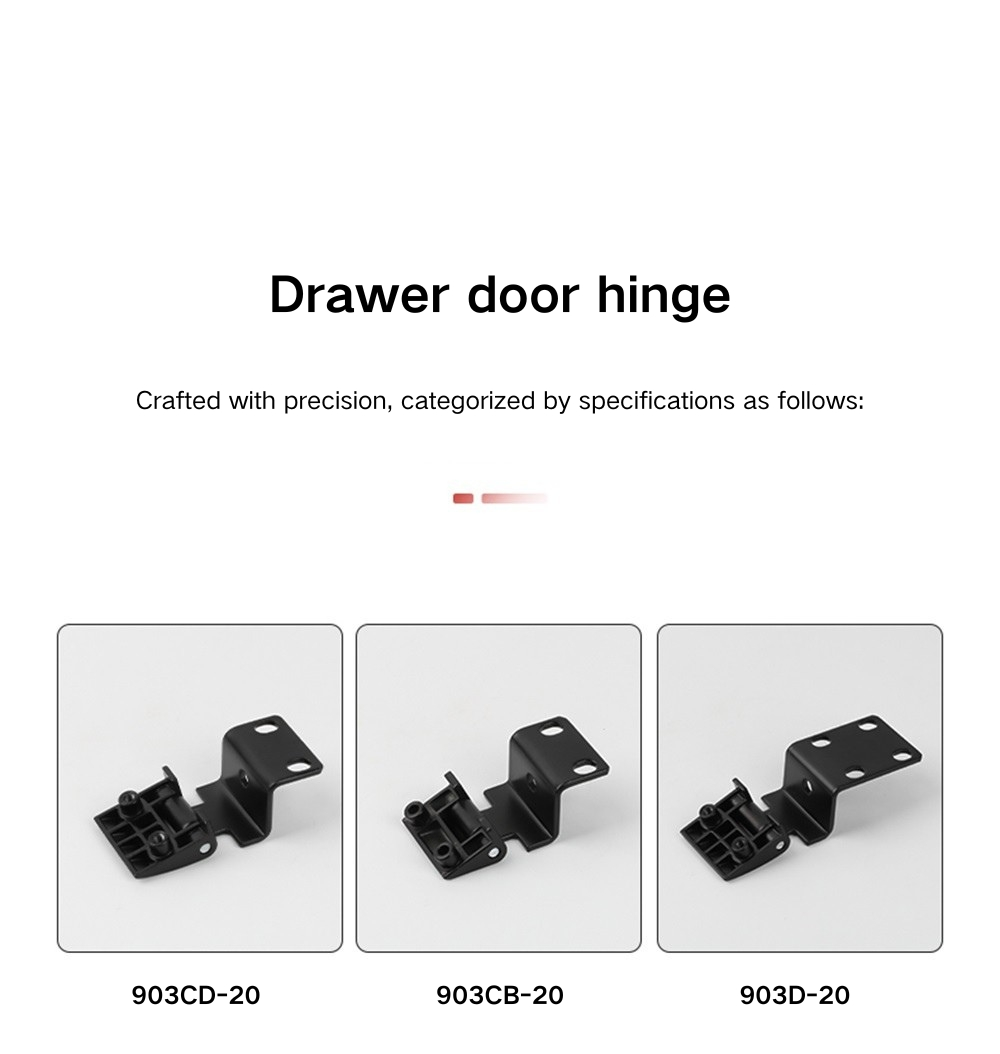

De CL901-serie omvat CL901B-17, CL901B-20 en CL901D-17, allemaal met een frontplaat van 36 x 17,5 mm en een consistente gatafwijking van 8 mm + 2,5 mm. De CL903-serie is de grootste groep in het scharnierassortiment, met zeven modellen, waaronder de CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 en CL903D-20 – voor zowel standaard als uitgebreide framedieptes. De CL233 rondt het assortiment af in zwarte zinklegering, zandblauwe zinklegering en aluminiumlegering, met een frontplaat van 39 x 20 mm en een gatafstand van 12 mm, vergelijkbaar met de CL803A-25.

Afmetingen per serie

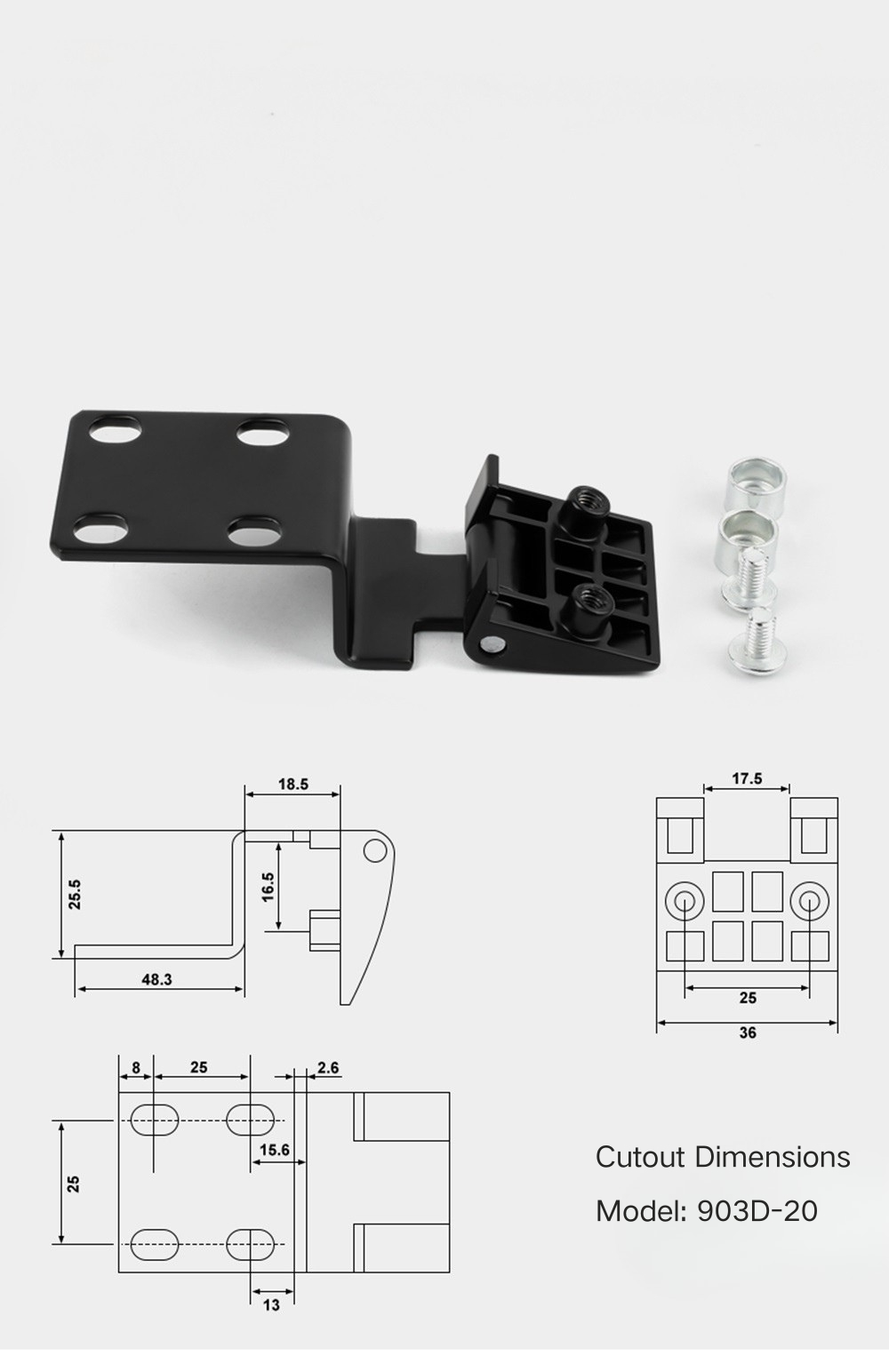

De CL803-serie van het aan de zijkant gemonteerde buigscharnier heeft een totale breedte van 18,5 mm tot 23,5 mm en een hoogte van 26 mm tot 28,5 mm over de modellen heen. De CL803A-25 is 23 mm breed en 26 mm hoog met een binnendiepte van 22,5 mm; de CL803B-20 is 18,5 mm breed met een binnendiepte van 16 mm; de CL803B-25 is 23,5 mm breed en 28,5 mm hoog met een binnendiepte van 16 mm; en de CL803D-25 is 23,5 mm breed en 26,5 mm hoog met een binnendiepte van 16,5 mm. Alle CL803-modellen hebben een basisbreedte van 26 mm en een montageplaat van 20 mm hoog.

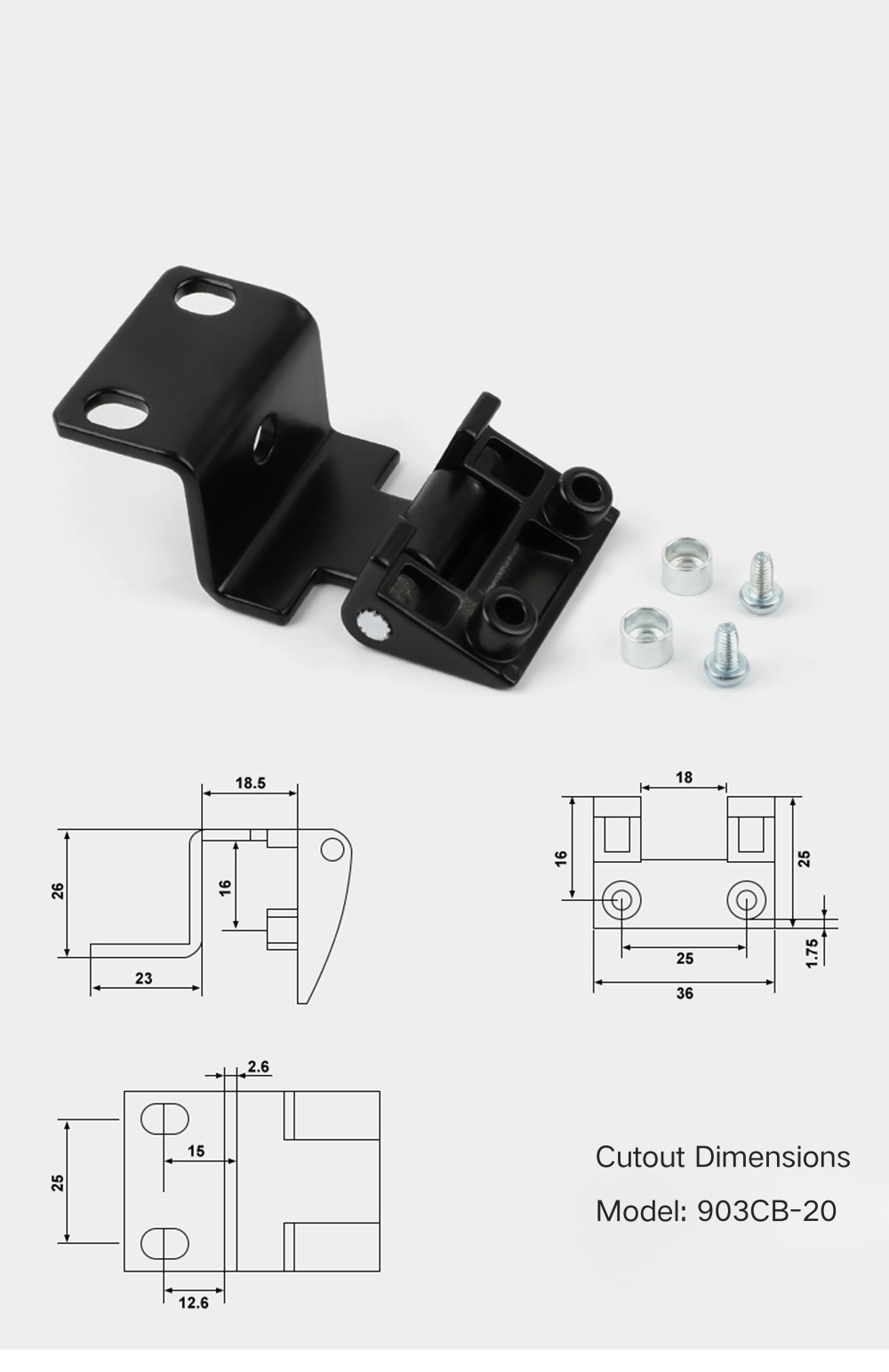

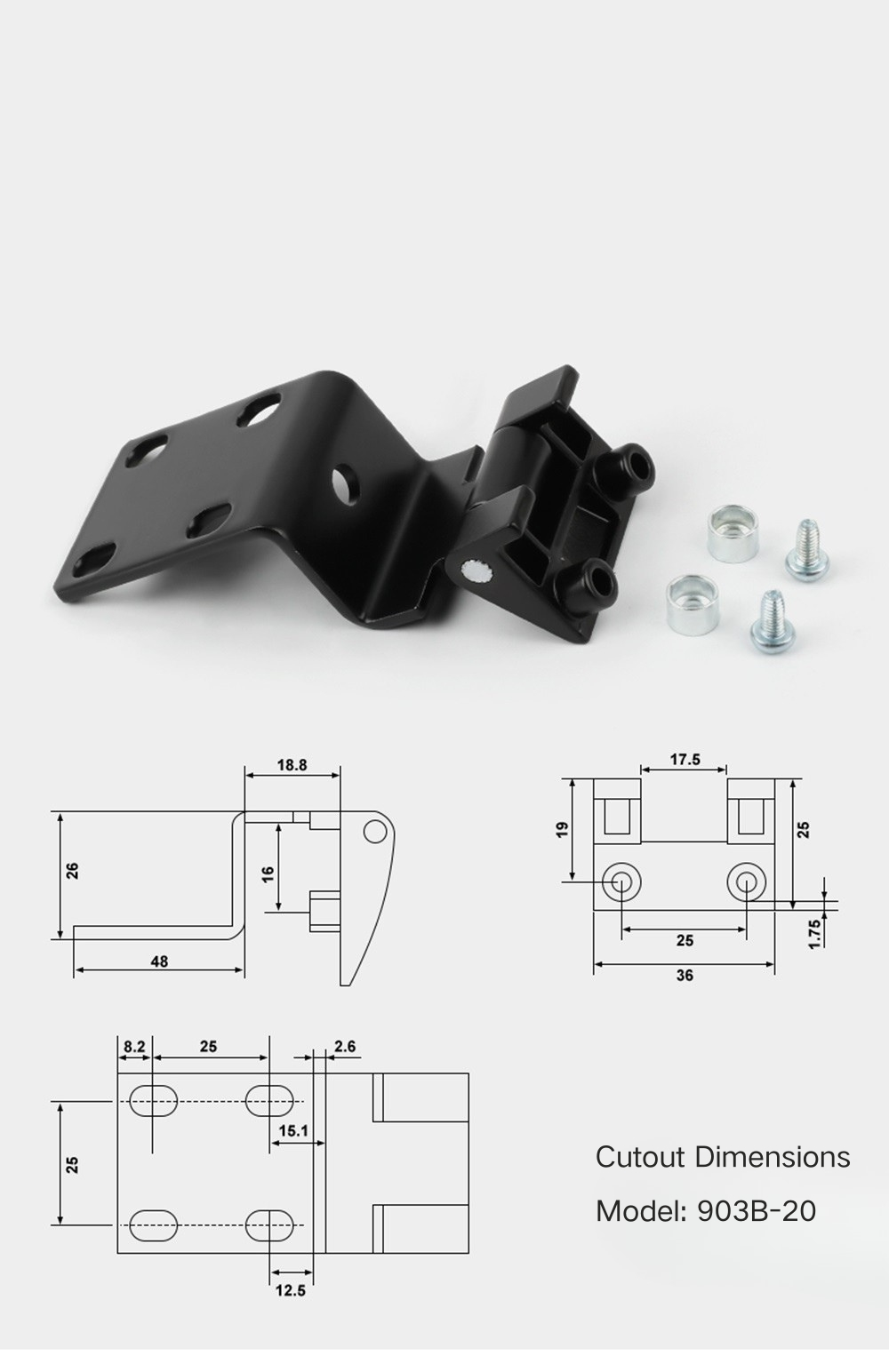

De CL901-serie is merkbaar groter dan de andere modellen in het assortiment Power Cabinet Doors Side-Mount Bend Hinge - ze hebben alle drie een totale hoogte van 39,5 mm, met breedtes tussen 15,5 mm en 18,5 mm en een consistente binnendiepte van 16,5 mm over de hele linie. Basisbreedtes zijn 20 mm voor CL901B-17, 20,5 mm voor CL901B-20 en 21 mm voor CL901D-17. De CL903-serie omvat een breder bereik: basisbreedtes van 48 mm tot 73,8 mm op het verlengde model, met totale hoogtes van 25,5 mm tot 26 mm. De CL233 is in totaal 24,5 x 24,5 mm met een binnendiepte van 22 mm, een montageplaat van 39,3 mm en een gat van 7,5 mm + 15 mm op de voorplaat.

Toepassingsscenario's

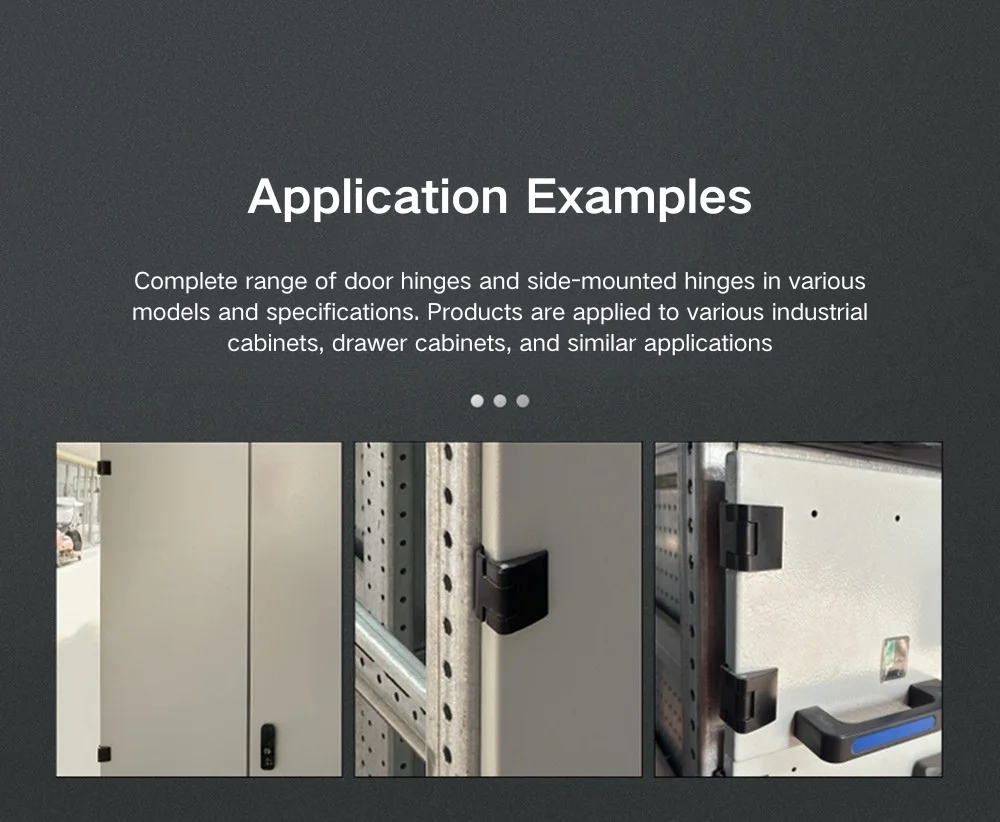

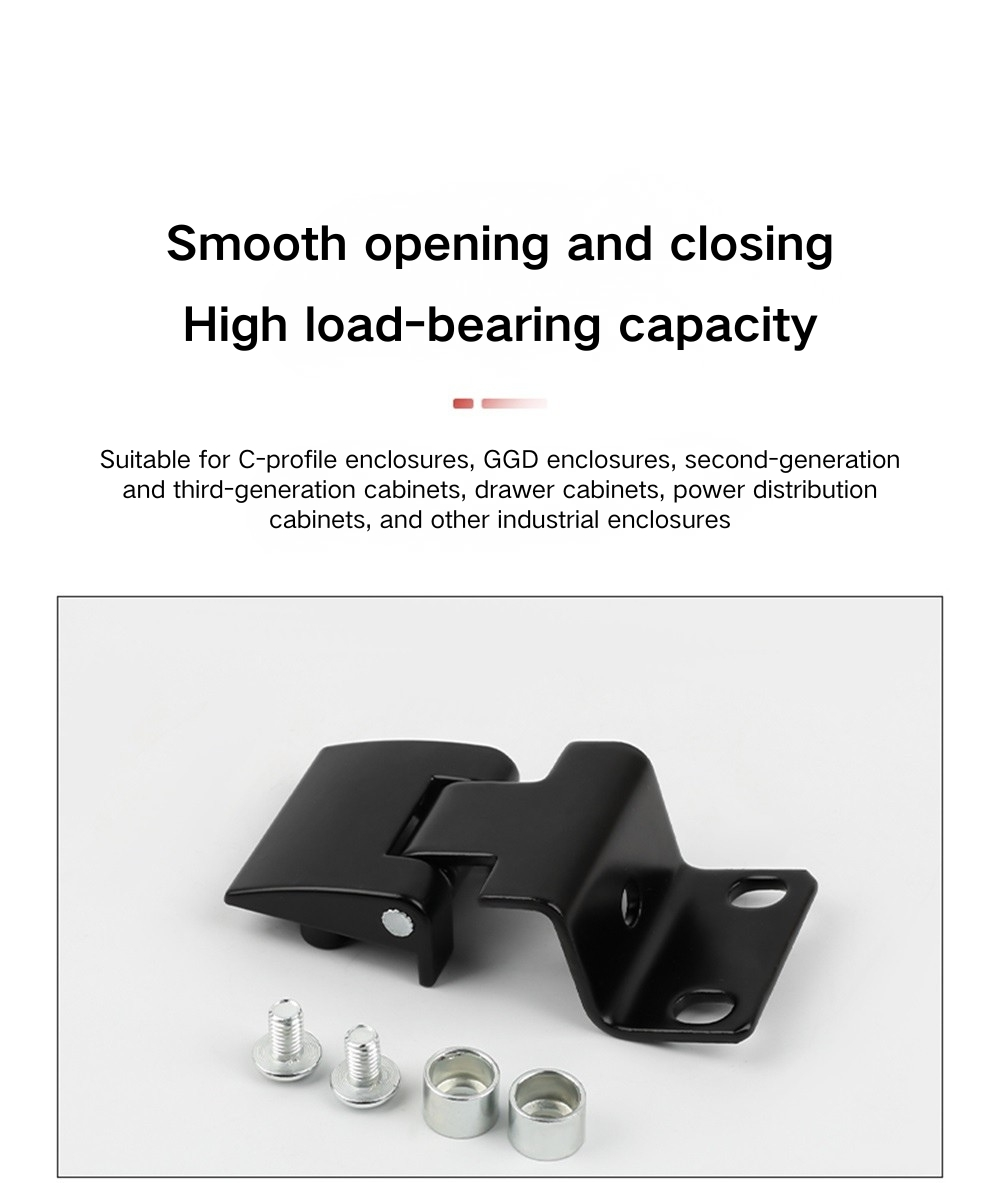

De Power Cabinet Doors Side-Mount Bend Hinge is speciaal ontworpen voor kastframes gebouwd op stalen C-profielprofielen, wat de standaard constructiemethode is voor GGD-elektriciteitskasten, verdeelkasten van de tweede en derde generatie, ladekasten en stroombehuizingen. Het gebogen profiel van het scharnierlichaam haakt over de lip van het C-profiel en de voorplaat wordt op het deurpaneel geschroefd, wat de gevestigde installatiemethode is voor dit kasttype en geen aanpassing aan standaard frameprofielen vereist.

Naast de kerntoepassingen van de GGD en stroomkasten, is dit product ook geschikt voor andere industriële behuizingen die zijn gebouwd op compatibele C-profielen of vergelijkbare gebogen stalen frameprofielen. De CL233 in zandblauwe zinklegering wordt soms gespecificeerd wanneer de buitenkant van de kast een kleurgecodeerd hardwareschema gebruikt, terwijl de CL233-variant van aluminiumlegering de lichtere optie is voor behuizingen waarbij het gewicht een overweging is. Het scala aan modelafmetingen voor de CL803, CL901 en CL903 betekent dat de meeste standaard framedieptes en deurpaneeldiktes in de GGD- en stroomkastmarkt binnen één productfamilie worden gedekt.

Veelgestelde vragen

Vraag 1: Welke series zijn opgenomen in dit scharnierassortiment?

Het assortiment omvat vier series: CL803 (vier modellen), CL901 (drie modellen), CL903 (zeven modellen) en CL233 (drie varianten). Ze zijn allemaal van zwarte zinklegering, behalve de CL233, die ook verkrijgbaar is in zandblauwe zinklegering en aluminiumlegering.

Vraag 2: Voor welke kasttypes is dit scharnier ontworpen?

Het aan de zijkant gemonteerde buigscharnier is ontworpen voor kastframes met C-profielprofiel, waaronder GGD elektrische kasten, verdeelkasten van de tweede en derde generatie, ladekasten en stroombehuizingen. Het is niet bedoeld voor behuizingen met een plat frame of gelaste behuizingen.

Vraag 3: Hoe wordt dit scharnier geïnstalleerd?

Alle modellen zijn met schroeven gemonteerd. Het gebogen scharnierlichaam haakt over de lip van het C-profielframe en de voorste montageplaat wordt op het deurpaneel geschroefd. Er is geen laswerk nodig.

V4: Wat is het verschil tussen de CL803-, CL901- en CL903-serie?

De series verschillen qua totale afmetingen, framediepte en montageplaatconfiguratie. CL901-modellen zijn de hoogste met een totale hoogte van 39,5 mm; CL803-modellen zijn compacter; CL903-modellen bestrijken het breedste scala aan basisbreedtes, inclusief een verlengde variant van 73,8 mm. Selecteer op basis van uw specifieke frameprofiel en deurpaneelafmetingen.

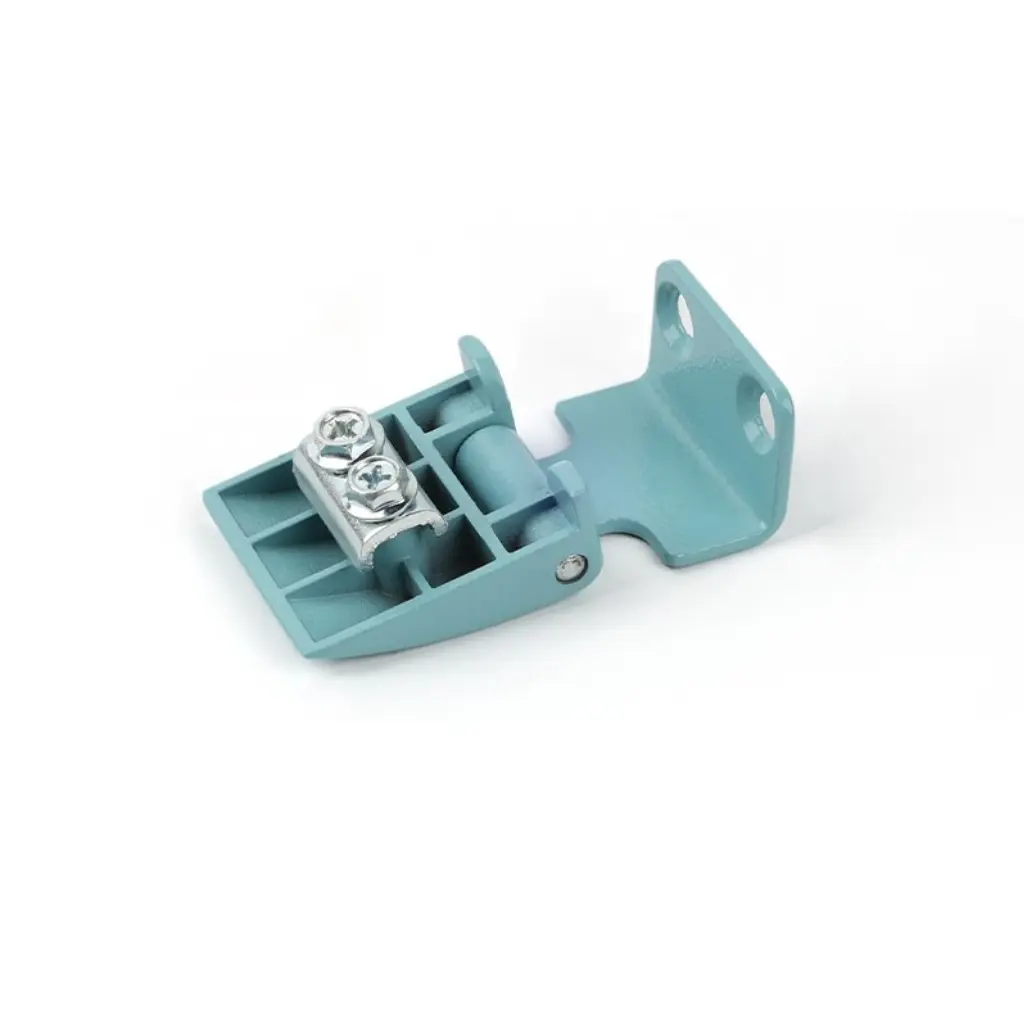

Vraag 5: Wat maakt de CL233 anders dan de andere series?

De CL233 is verkrijgbaar in drie varianten – zwarte zinklegering, zandblauwe zinklegering en aluminiumlegering – waardoor het het enige model in de reeks is met een kleuroptie en een lichtgewicht materiaalalternatief. De afmetingen van de frontplaat (39 x 20 mm) zijn vergelijkbaar met die van de CL803A-25.

Vraag 6: Hoe kies ik het juiste model voor mijn kast?

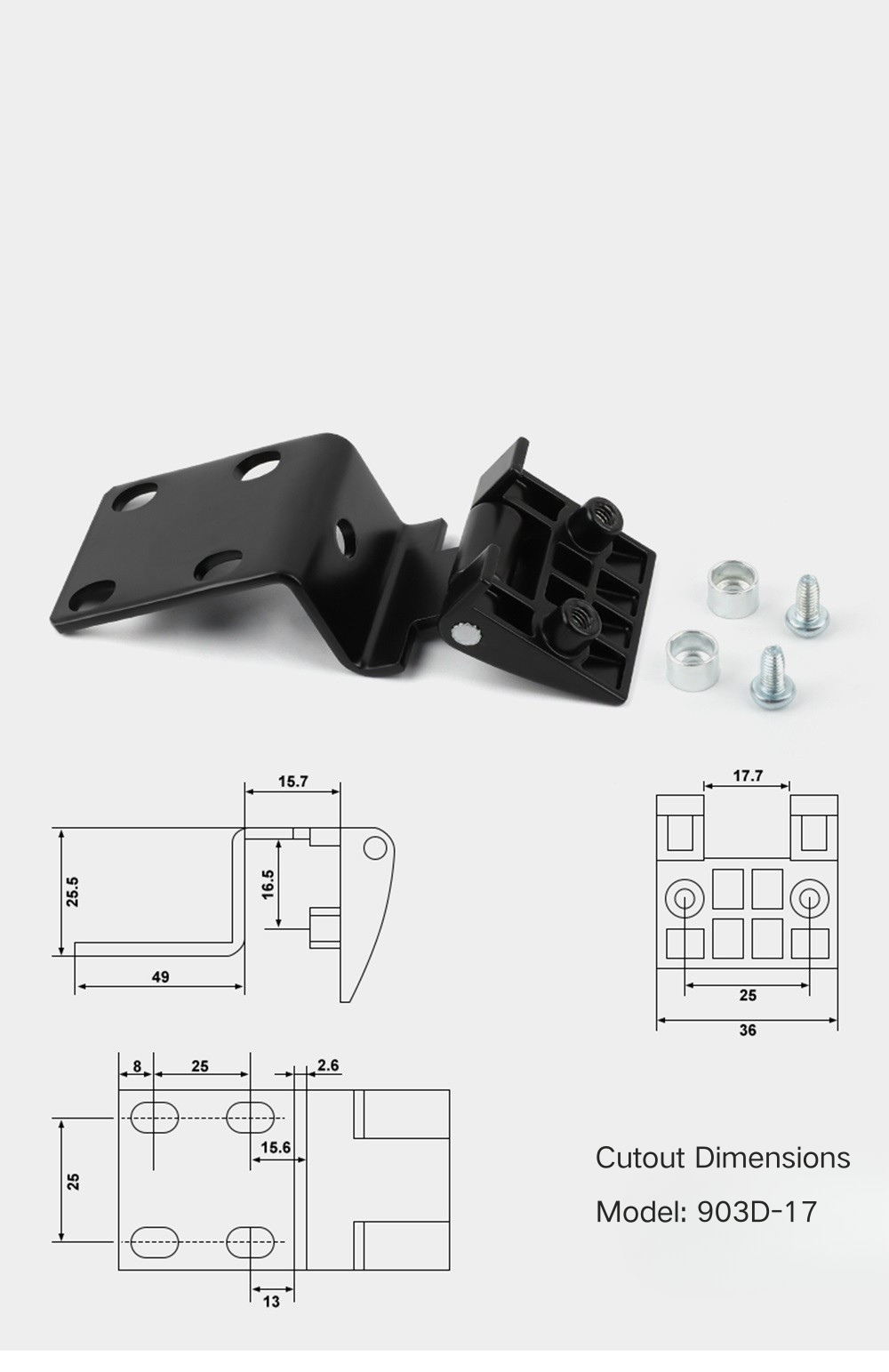

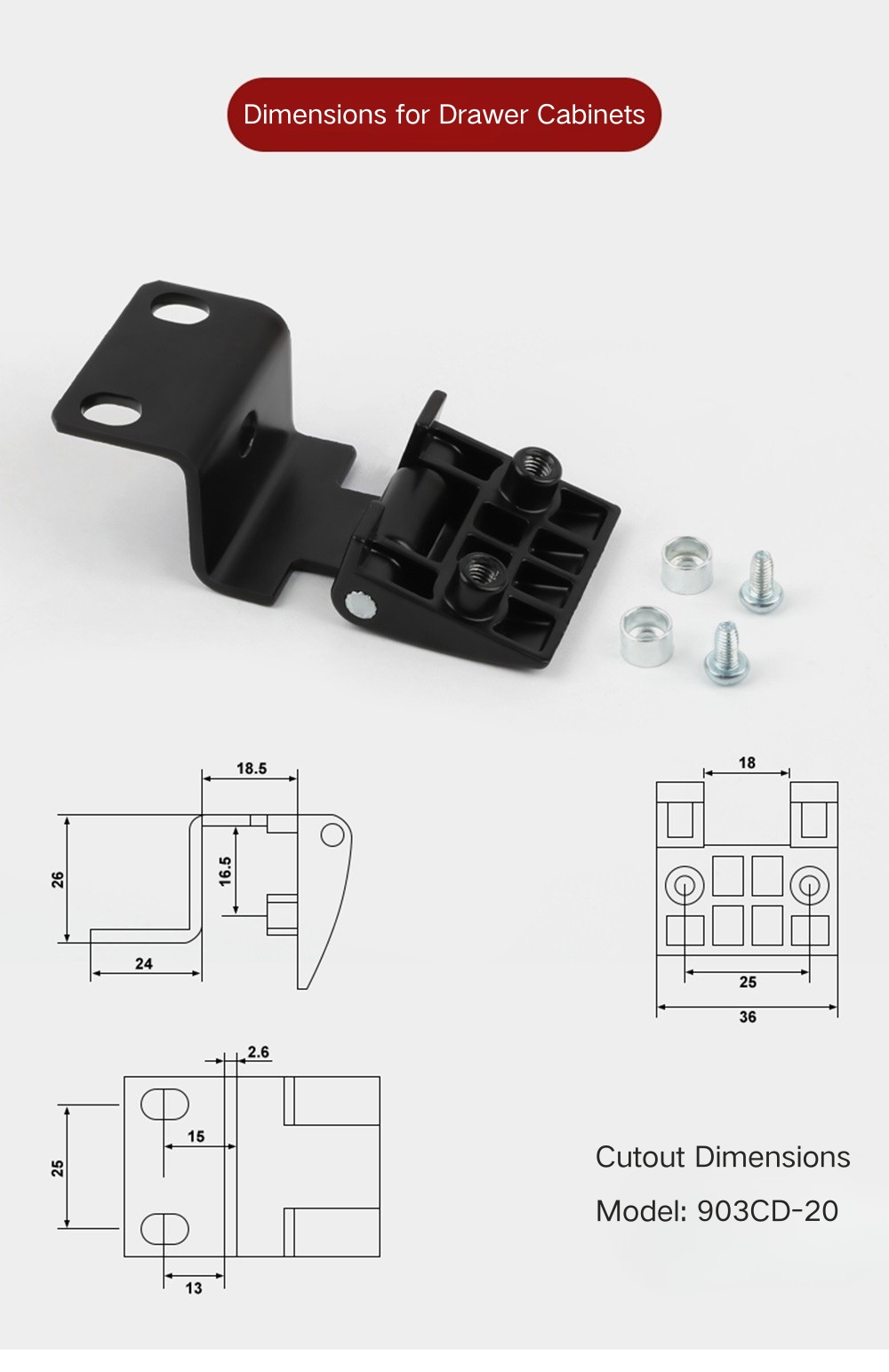

De keuze is afhankelijk van de profieldiepte van uw kastframe, de dikte van het deurpaneel en de voorkeur voor de montageplaat. De cijferachtervoegsels (-17, -20, -25) en letterachtervoegsels (A, B, D, CB, CD) maken deel uit van de modelaanduiding. Raadpleeg de maattekeningen voor elk model of neem contact op met Yitai Lock met uw framespecificaties voor een aanbeveling.

Vraag 7: Van welk materiaal zijn de scharnieren gemaakt?

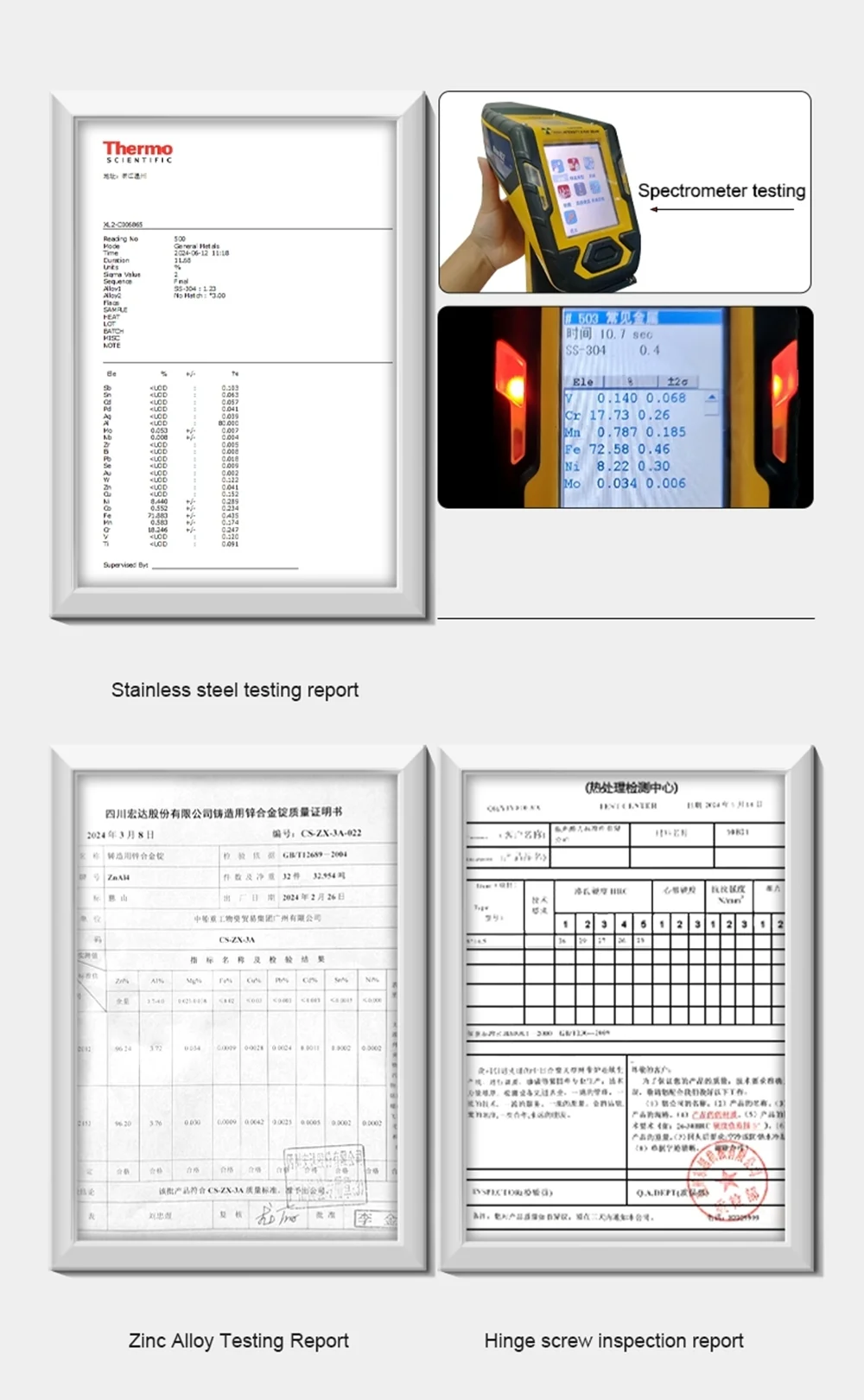

De meeste modellen zijn van zwarte zinklegering. De CL233 is bovendien verkrijgbaar in zandblauwe zinklegering en aluminiumlegering. De constructie van zinklegering zorgt voor een goede dimensionale consistentie bij spuitgieten en kan goed overweg met standaard industriële kastomgevingen binnenshuis.

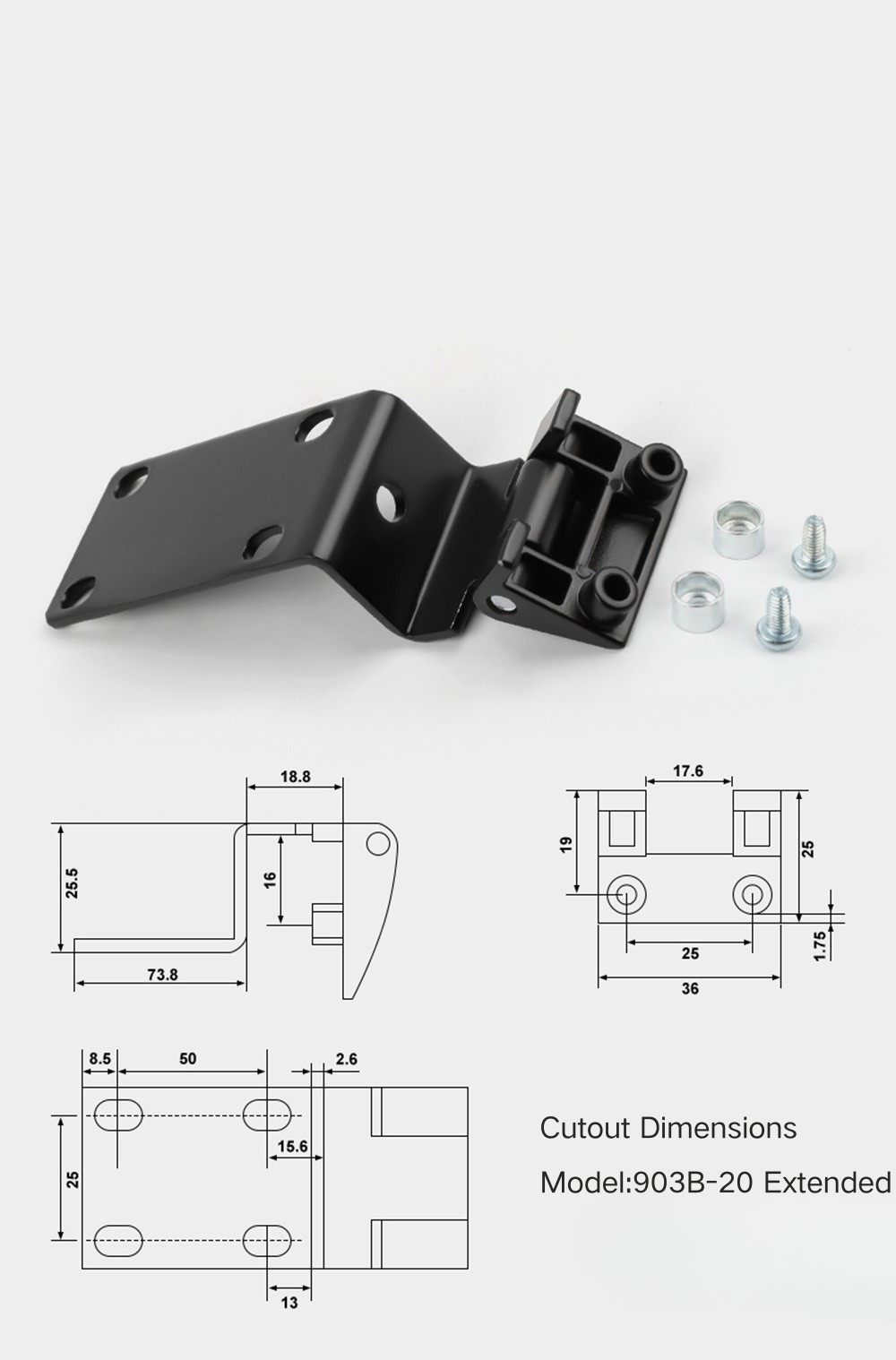

Vraag 8: Is de CL903B-20 Extended geschikt voor diepere frameprofielen?

Ja – de CL903B-20 Extended heeft een basisbreedte van 73,8 mm, wat met 48 mm aanzienlijk breder is dan de standaard CL903B-20. Het is de juiste keuze wanneer het kastframeprofiel een langere scharnierbasis vereist om een ​​dieper C-profielkanaal te overbruggen.
