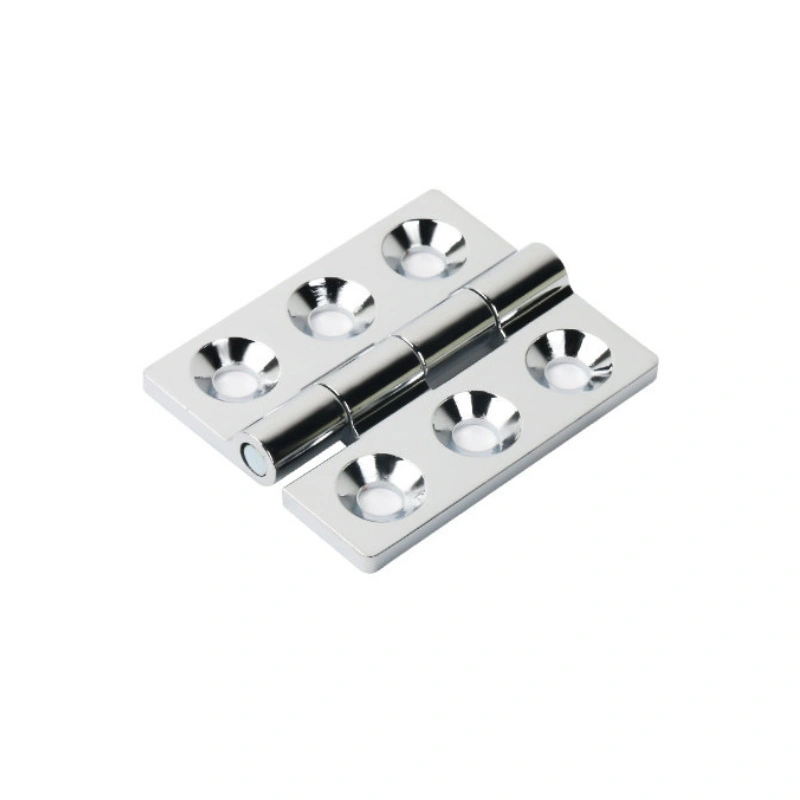

Vierkant scharnier met verzonken gaten

Voor bestellingen van kastscharnieren in de groothandel heeft Yitai Lock het vierkante scharnier met verzonken gaten in zowel CL235-1 als CL235-2, zodat u verschillende deurformaten kunt afdekken zonder van leverancier te hoeven wisselen. De CL235-1 is met 64 x 79 mm de grootste van de twee, terwijl de CL235-2 met 54 x 64 mm goed werkt op lichtere of kleinere deuren. Schroeven zijn niet inbegrepen, maar kunnen afzonderlijk worden besteld - meestal in verpakkingen van 1.000 stuks, en kleinere hoeveelheden zijn beschikbaar als u rechtstreeks contact opneemt.

Modelopties en afmetingen

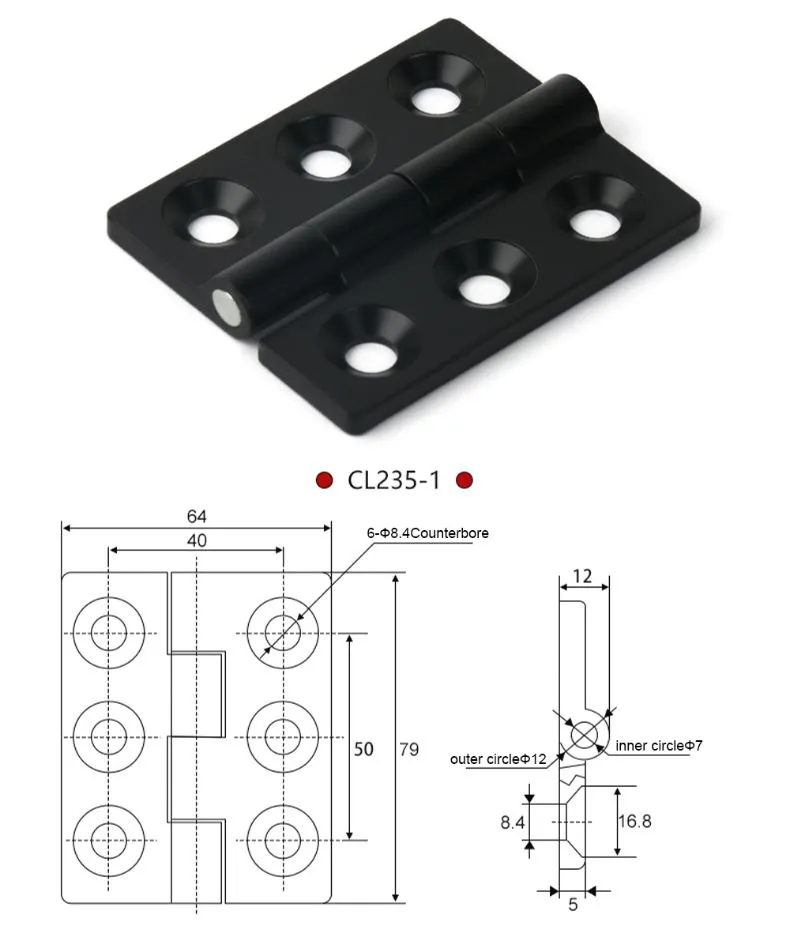

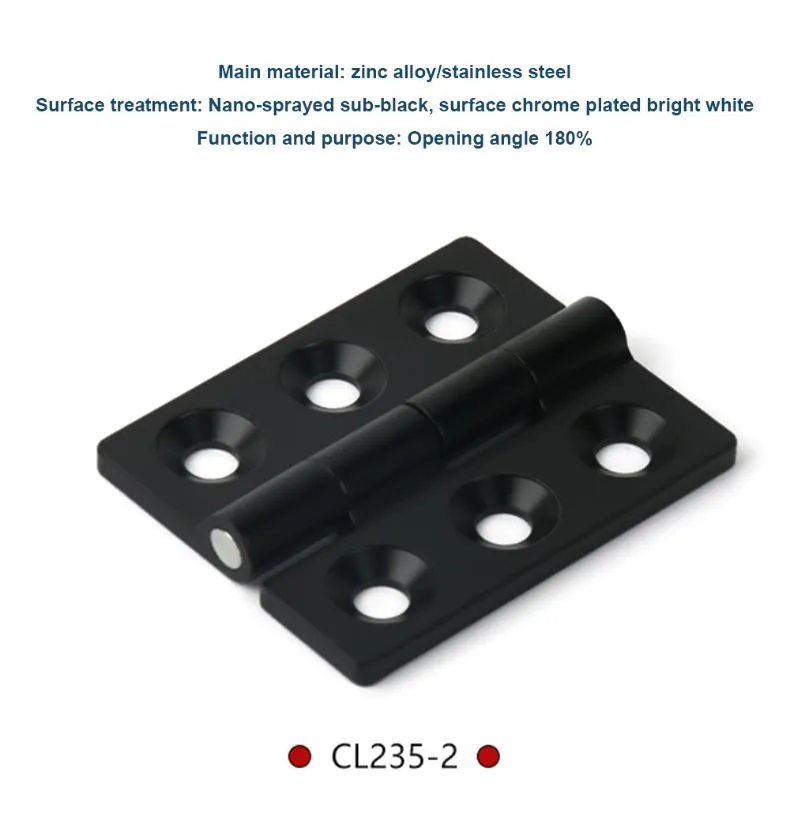

Het vierkante scharnier met verzonken gaten wordt aangeboden in twee basismodellen. De CL235-1 meet 64 x 79 mm, met een bladdikte van 5 mm in zinklegering en 5,6 mm in 304 roestvrij staal. De CL235-2 is met 54 x 64 mm de kleinste van de twee, met een zinklegeringdikte van 4,8 mm en een roestvrijstalen dikte van 5,5 mm.

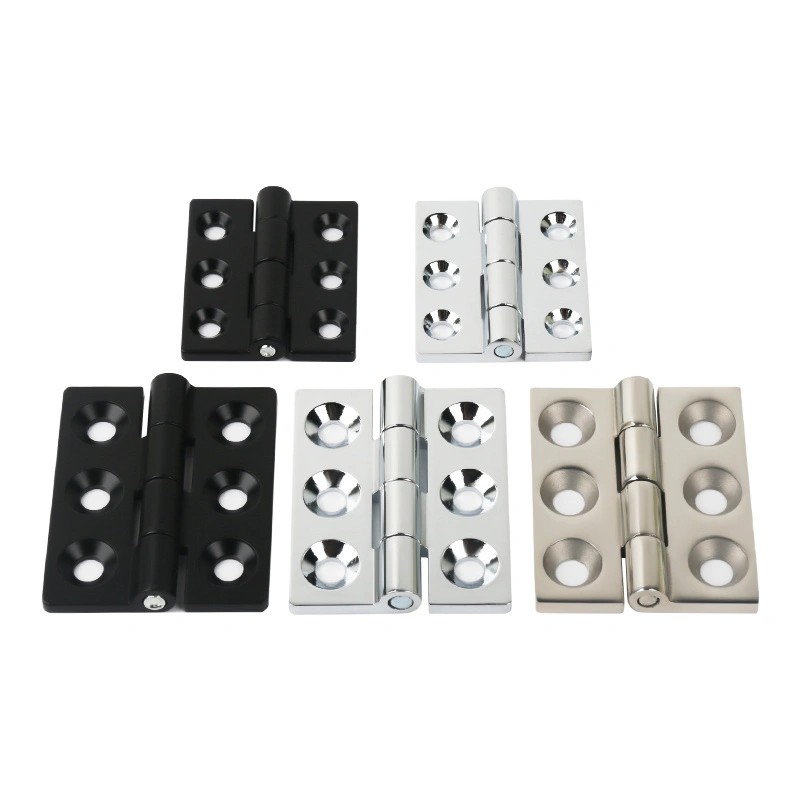

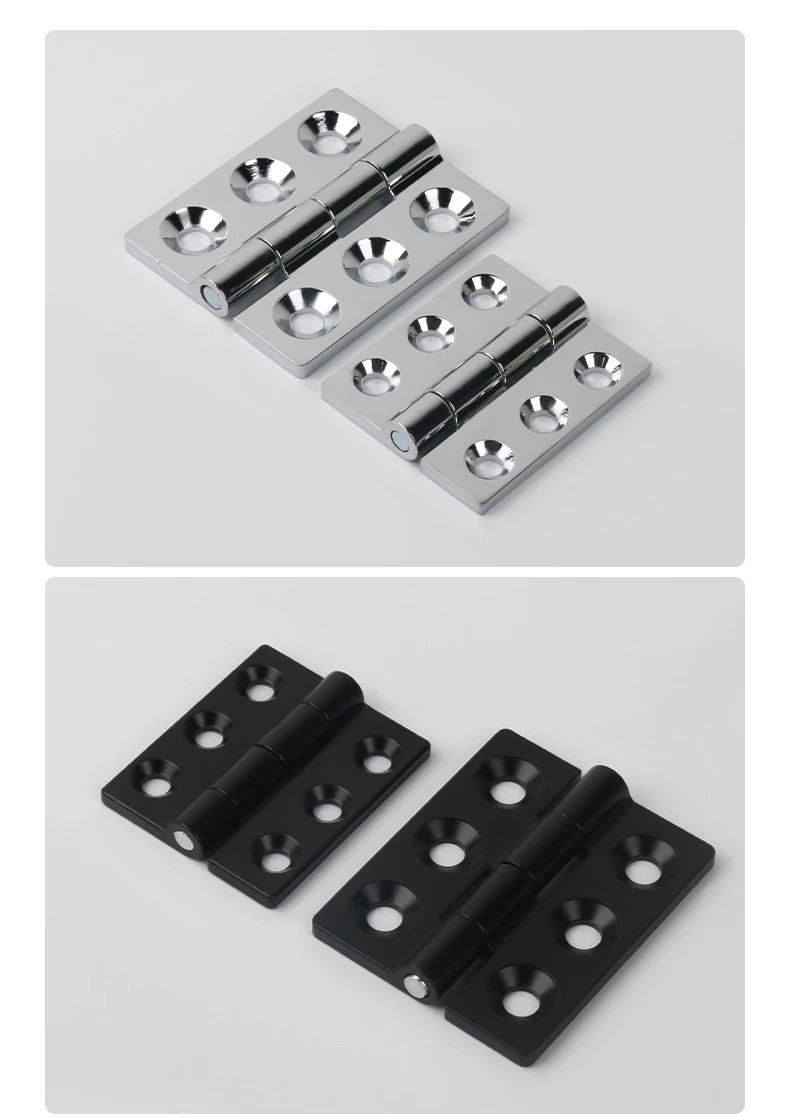

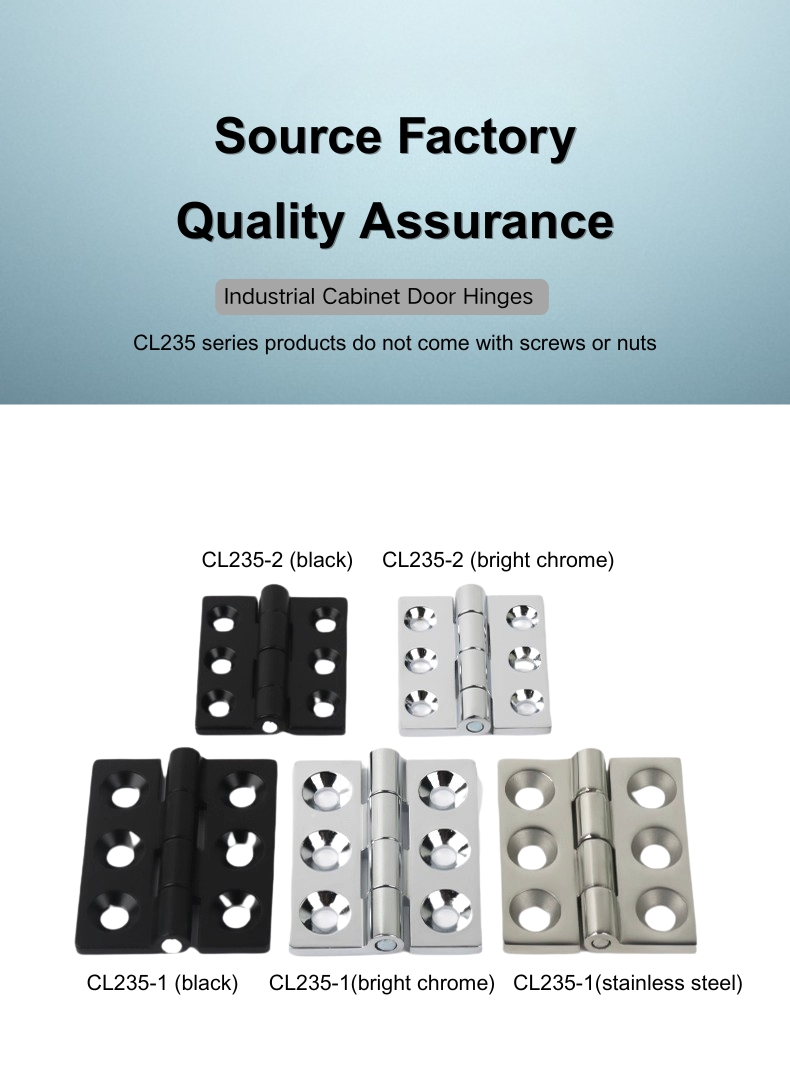

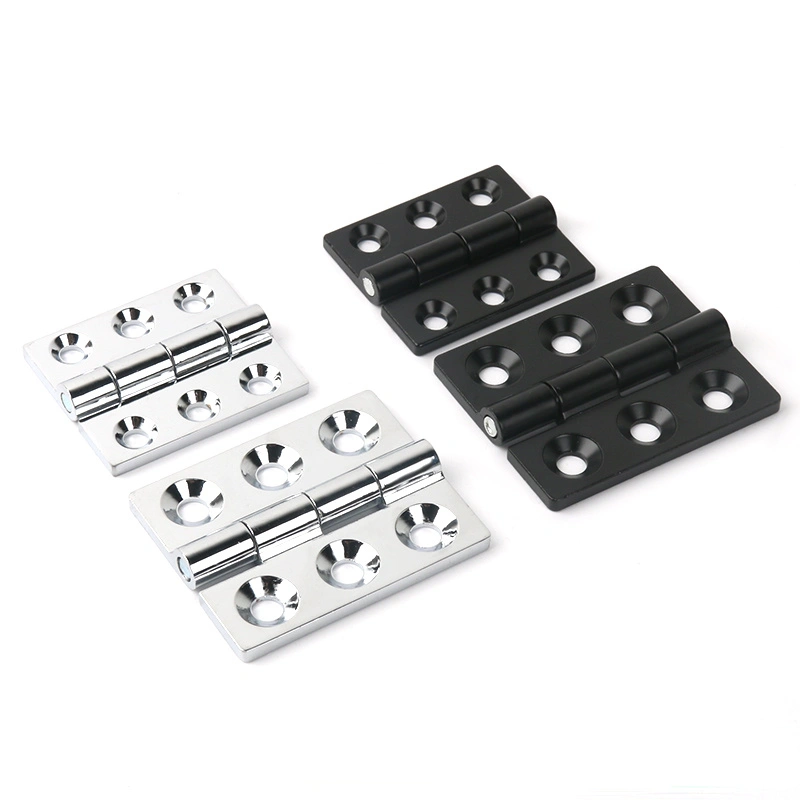

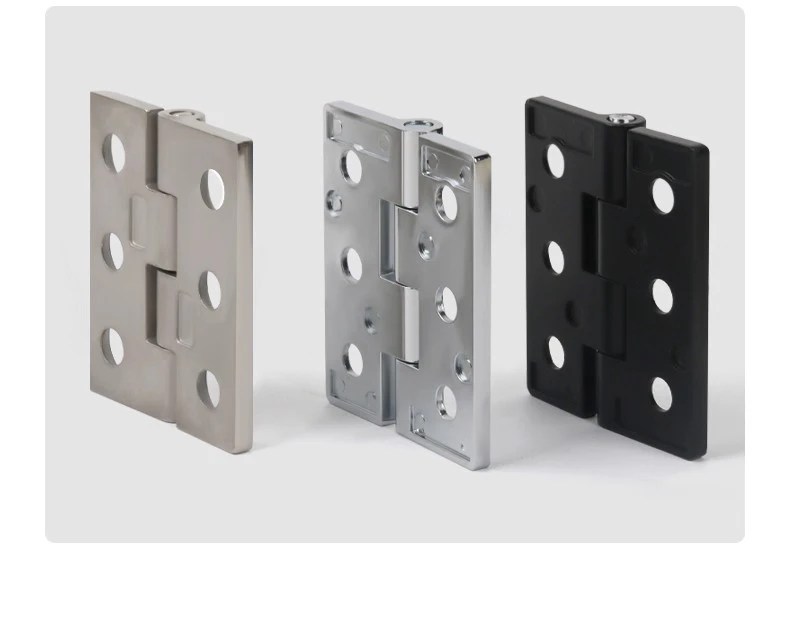

Elk model is verkrijgbaar in meerdere materiaal- en afwerkingscombinaties. Het vierkante scharnier met verzonken gaten CL235-1 en CL235-2 zijn beide verkrijgbaar in een zwarte zinklegering en een helderwitte zinklegering. De CL235-1 en CL235-2 zijn bovendien verkrijgbaar in geborsteld roestvrij staal, waardoor er in totaal zes varianten zijn verdeeld over de twee modellen. Met dit assortiment kunnen voorschrijvers de scharnierafwerking afstemmen op het kastoppervlak of de werkomgeving.

Specificaties verzonken gaten

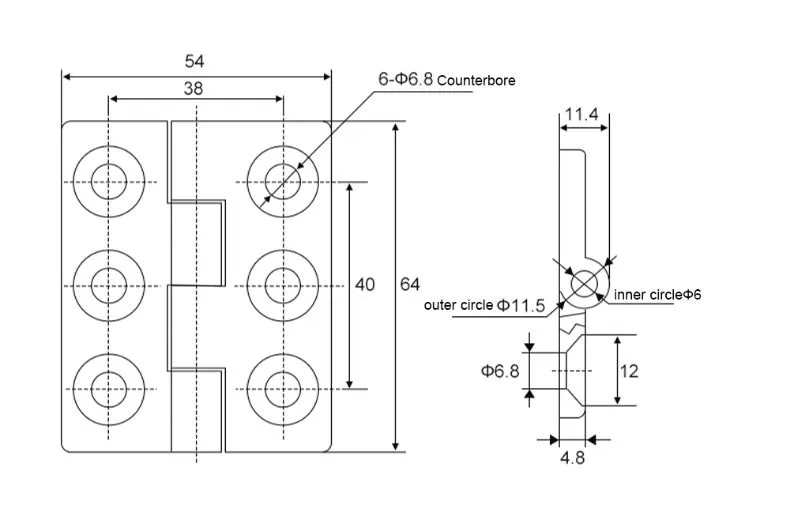

De verzonken gaten van het vierkante scharnier met verzonken gaten zijn aangepast aan elk model en materiaal. Op de CL235-1 bedraagt ​​de diameter van de verzinkboor Φ8,5 mm voor versies van zinklegering en Φ9,5 mm voor versies van roestvrij staal. Op de CL235-2 bedraagt ​​de diameter van de verzinkboor Φ6,8 mm voor beide materiaalsoorten.

Bij de keuze van de schroeven moet rekening worden gehouden met de dikte van het deurpaneel, de dikte van het scharnierblad en de diepte van de verzinkboor. Het vierkante scharnier met verzonken gaten is zo ontworpen dat correct geselecteerde schroeven vlak of net onder het vleugeloppervlak zitten. Schroeven zijn niet bij het scharnier inbegrepen, maar kunnen afzonderlijk worden aangeschaft; standaardverpakkingen zijn 1.000 stuks of meer, kleinere hoeveelheden zijn op aanvraag verkrijgbaar.

Materiaal en oppervlakteafwerking

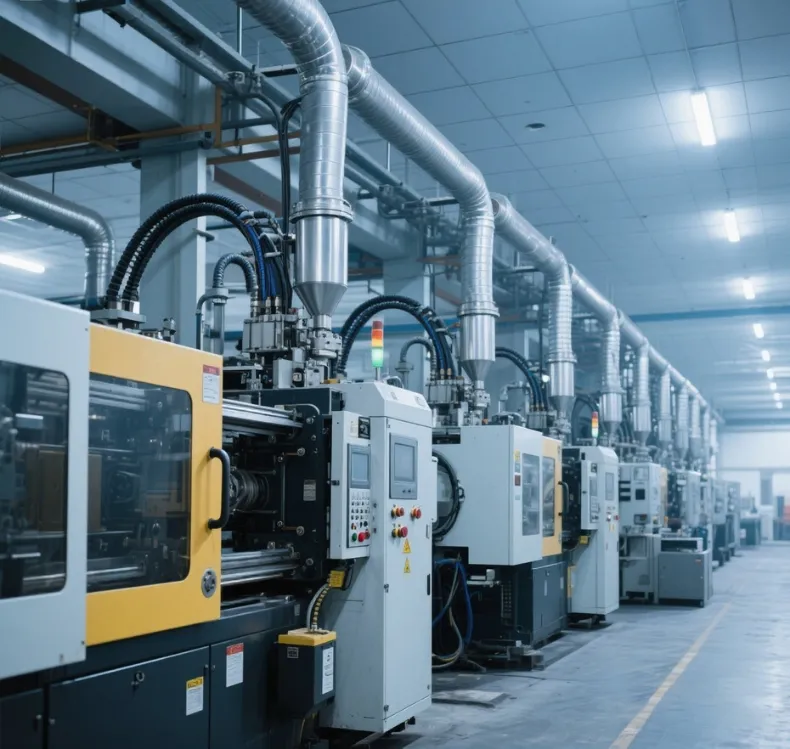

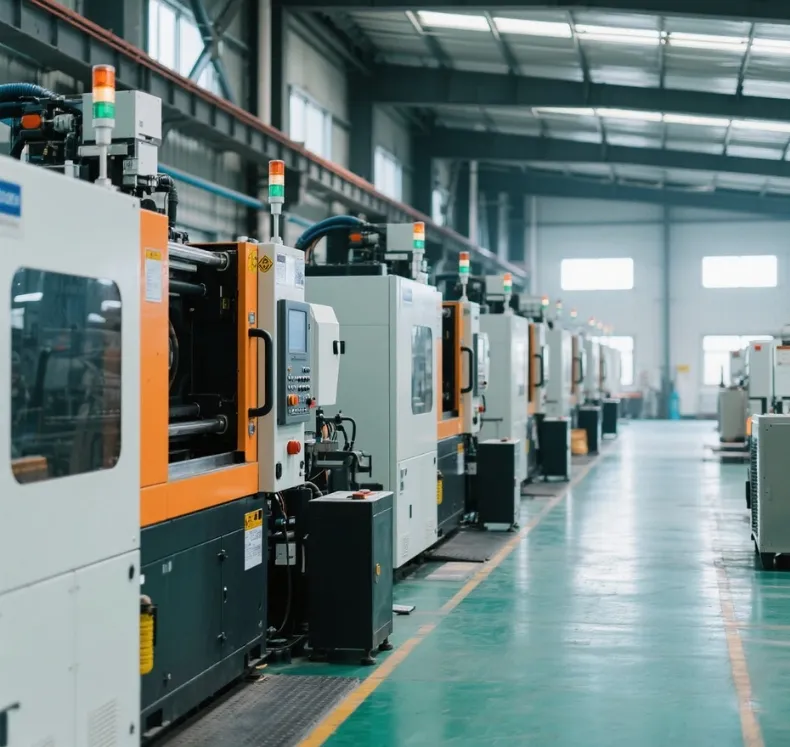

Het vierkante scharnier met verzonken gaten wordt vervaardigd door middel van spuitgieten, waardoor elk blad een nauwkeurige dimensionale consistentie krijgt over de productiebatches heen. De versies van zinklegering zijn afgewerkt in glanzend zwart of helderwit; beide zijn duurzame coatingopties die geschikt zijn voor binnenkastomgevingen. De roestvrijstalen versies maken gebruik van materiaal van kwaliteit 304 met een geborstelde afwerking, wat corrosiebestendigheid biedt die geschikt is voor behuizingen in vochtige of licht corrosieve omgevingen.

Het is vermeldenswaard dat de roestvrijstalen variant van het vierkante scharnier met verzonken gaten een iets grotere bladdikte heeft dan het equivalent van de zinklegering: 5,6 mm versus 5 mm op de CL235-1, en 5,5 mm versus 4,8 mm op de CL235-2. Met dit verschil moet rekening worden gehouden bij het berekenen van de deurspeling of het selecteren van de schroeflengte voor roestvrijstalen installaties.

Toepassingsscenario's

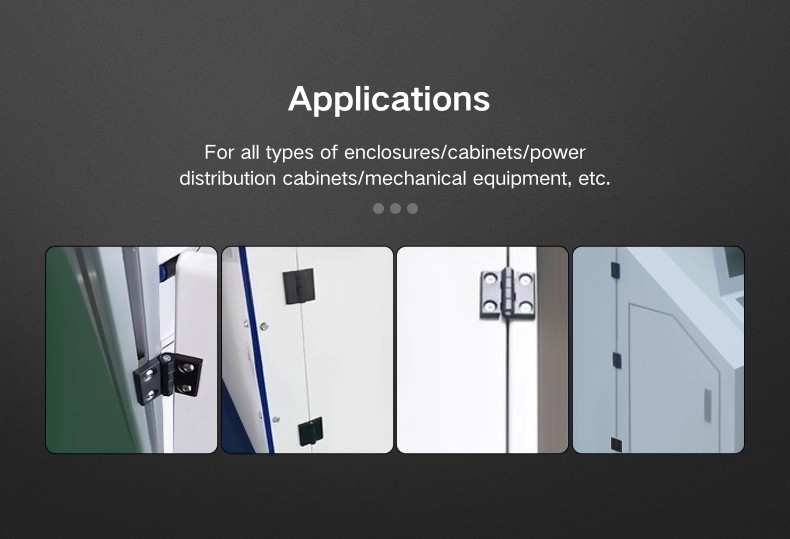

Het vierkante scharnier met verzonken gaten komt op veel verschillende kasttypen voor: verdeelkasten, schakelkastbehuizingen, bedieningspanelen en kasten met aluminium profielframes zijn allemaal gebruikelijke toepassingen. Het vierkante blad ligt plat en geeft een stevig draagvlak, dat goed stand houdt op deuren die regelmatig open en dicht gaan of wat gewicht moeten dragen.

Waar het vierkante scharnier met verzonken gaten vaak gespecificeerd wordt, is overal waar de deur schoon en overzichtelijk moet blijven. Omdat de schroeven vlak liggen, is er geen hardware die trots op het oppervlak staat en die aan de bedrading kan blijven haken of tijdens onderhoud kan blijven haken. De versie met zwarte zinklegering past meestal op donkere kasten of kasten met een poedercoating; geborsteld roestvrij staal wordt gekozen voor buitenbehuizingen of overal waar vocht een factor is.

Veelgestelde vragen

Vraag 1: Wat zijn de twee beschikbare maten voor dit kastscharnier?

De CL235-1 meet 64*79 mm en de CL235-2 meet 54*64 mm. Beide zijn verkrijgbaar in zinklegering en geborsteld 304 roestvrij staal, waarbij de zinklegeringversies ook worden aangeboden in zwarte en helderwitte afwerkingen.

Vraag 2: Welke afwerkingsopties zijn beschikbaar?

De CL235-1 en CL235-2 kastscharnieren zijn verkrijgbaar in een zwarte zinklegering, een helderwitte zinklegering en geborsteld roestvrij staal. Er is geen optie met spiegel of geverfd roestvrij staal in het huidige assortiment.

Vraag 3: Zijn er schroeven bij het scharnier meegeleverd?

Schroeven zijn niet inbegrepen. Ze worden afzonderlijk verkocht, meestal in verpakkingen van 1.000 stuks of meer. Voor kleinere hoeveelheden kunnen kopers rechtstreeks contact opnemen met Yitai Lock om prijzen aan te vragen op basis van de vereiste hoeveelheid.

Vraag 4: Hoe kies ik de juiste schroeflengte?

De schroeflengte moet worden gekozen op basis van de dikte van uw deurpaneel, de dikte van het scharnierblad en hoe diep u wilt dat de schroef in de verzinkboor zit. De diameter van de verzinkboor op de CL235-1 is Φ8,5 mm voor zinklegering en Φ9,5 mm voor roestvrij staal; op de CL235-2 is dit Φ6,8 mm voor beide materiaalsoorten.

Vraag 5: Wat is het verschil in dikte tussen versies van zinklegering en roestvrij staal?

Bij de CL235-1 is het blad van zinklegering 5 mm dik en het roestvrijstalen blad 5,6 mm. Op de CL235-2 is de zinklegering 4,8 mm en roestvrij staal 5,5 mm. Met dit dikteverschil moet rekening worden gehouden bij het selecteren van de schroeflengte en het berekenen van de deurspeling.

Vraag 6: Is dit scharnier geschikt voor buitenbehuizingen?

De versie van geborsteld roestvrij staal 304 is vanwege zijn corrosiebestendigheid geschikt voor buitenomgevingen of omgevingen met een hoge luchtvochtigheid. Versies van zinklegering zijn beter geschikt voor kasttoepassingen binnenshuis waar de blootstelling aan vocht beperkt is.

Vraag 7: Welk productieproces wordt gebruikt?

Zowel de zinklegering- als de roestvrijstalen versies van dit kastscharnier worden geproduceerd door middel van spuitgieten, wat zorgt voor maatconsistentie en een zuivere gatgeometrie gedurende de hele productierun.

Vraag 8: Kan dit scharnier worden gebruikt op kastframes van aluminium profiel?

Ja. Het vierkante bladontwerp en de verzonken gaten maken dit kastscharnier compatibel met kastdeurconstructies met aluminium profiel, op voorwaarde dat het montageoppervlak voldoende dik is om de gebruikte schroeflengte te accepteren.
