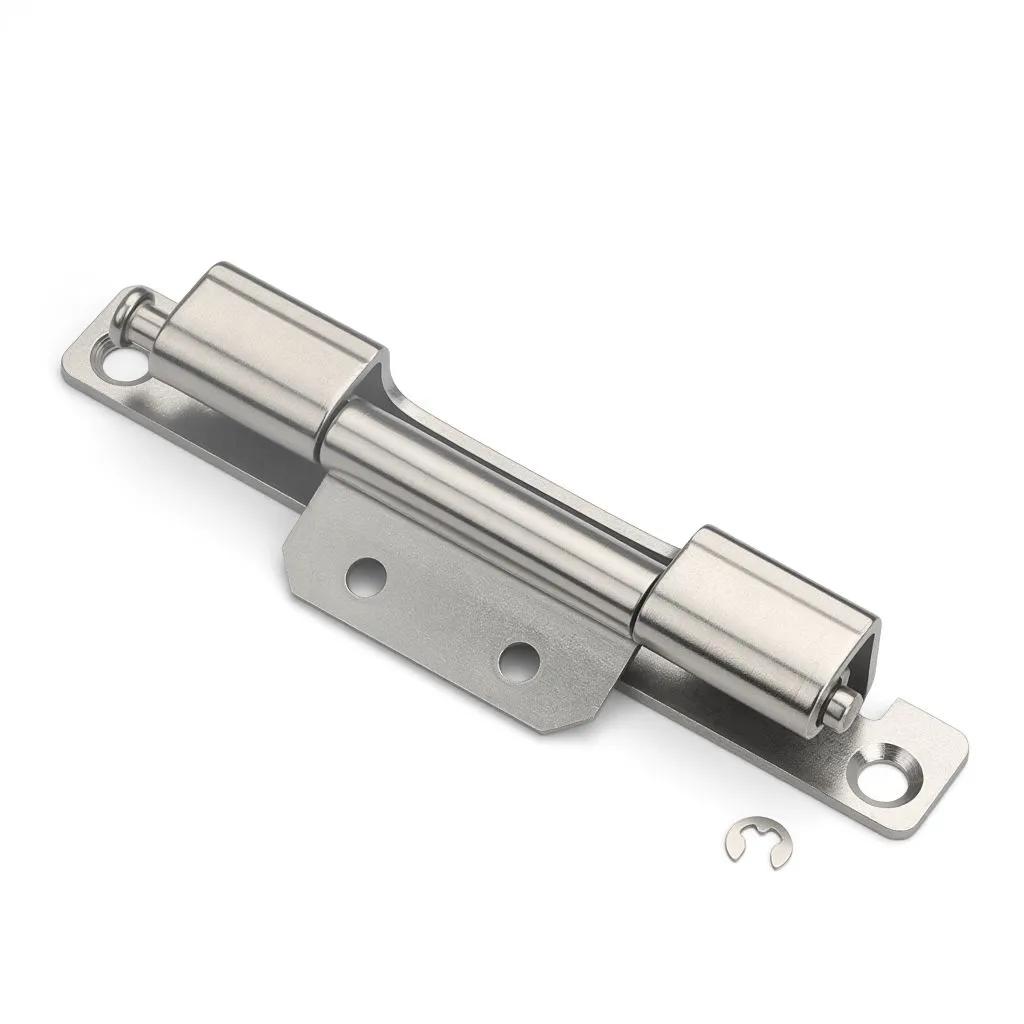

Scharnier van schakelkastdeur

Voor degenen die afneembare kastscharnieren van Yitai Lock in volume kopen, biedt de Switchgear Door Hinge CL186 kopers de keuze tussen montagevleugels met ronde gaten en sleufgaten zonder iets anders aan het scharnier te veranderen - hetzelfde lichaam, dezelfde cilinder, dezelfde afmetingen van het framekanaal. De versie met sleufgat maakt positionele aanpassing mogelijk tijdens de installatie voordat de schroeven volledig zijn vastgedraaid, wat handig is wanneer de deuruitlijning nauwkeurig moet worden ingesteld. Beide versies worden met dezelfde bevestigingspunten vastgeschroefd en zijn verkrijgbaar in koolstofstaal en roestvrij staal.

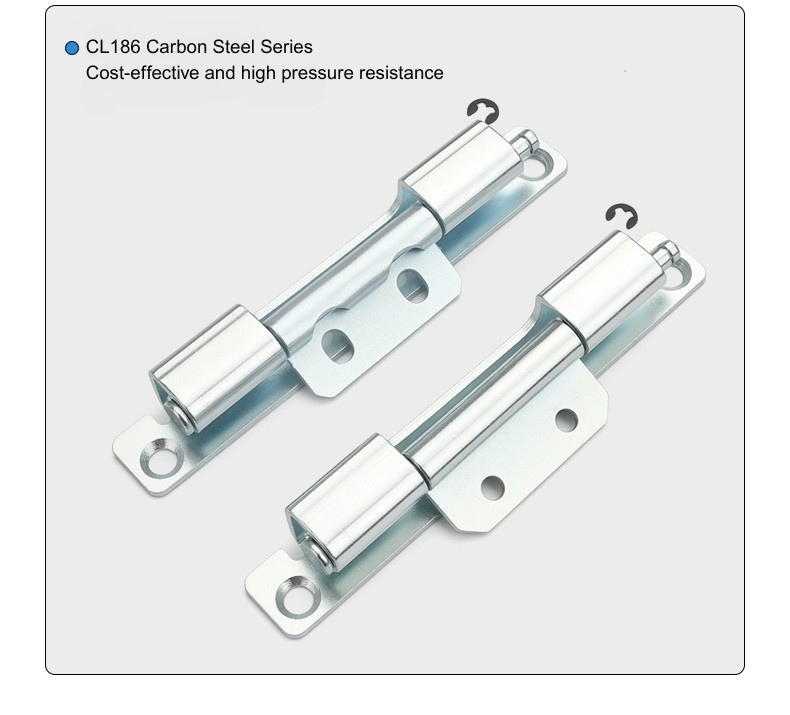

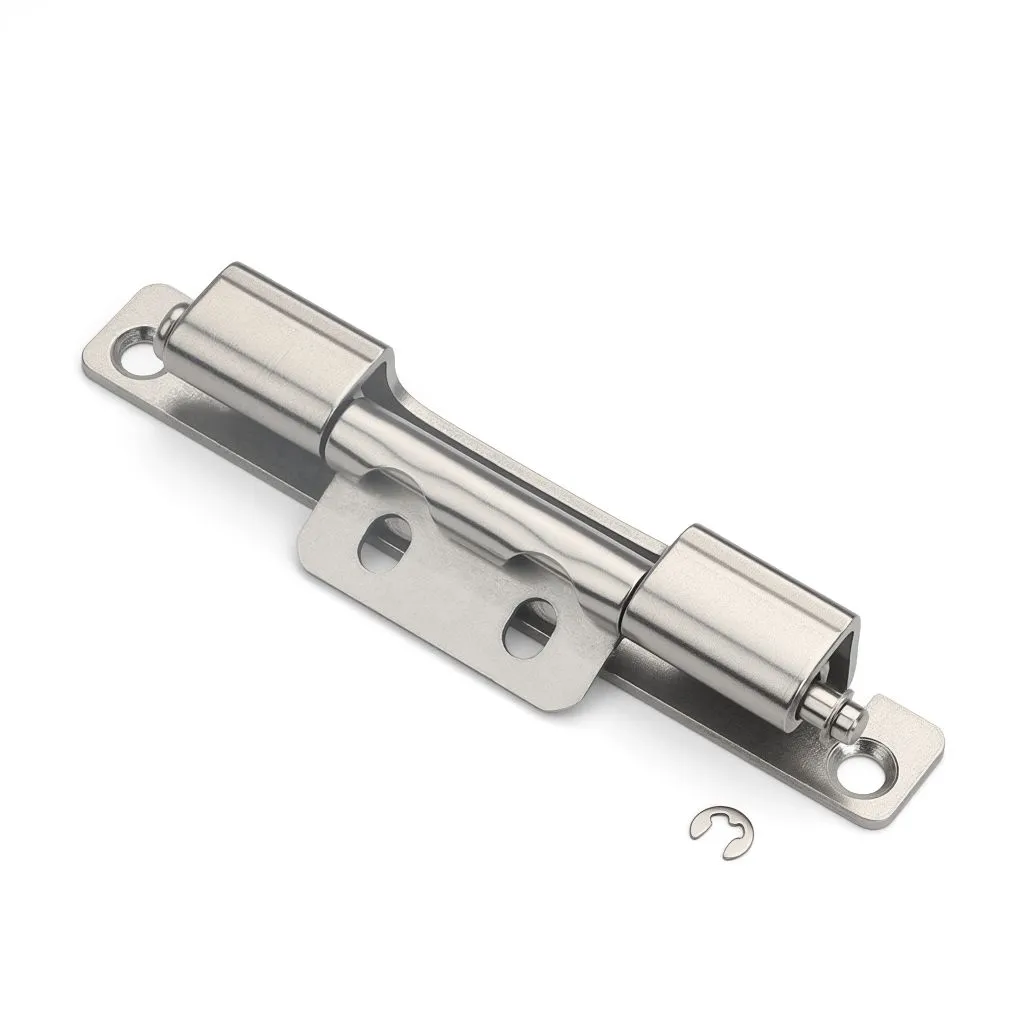

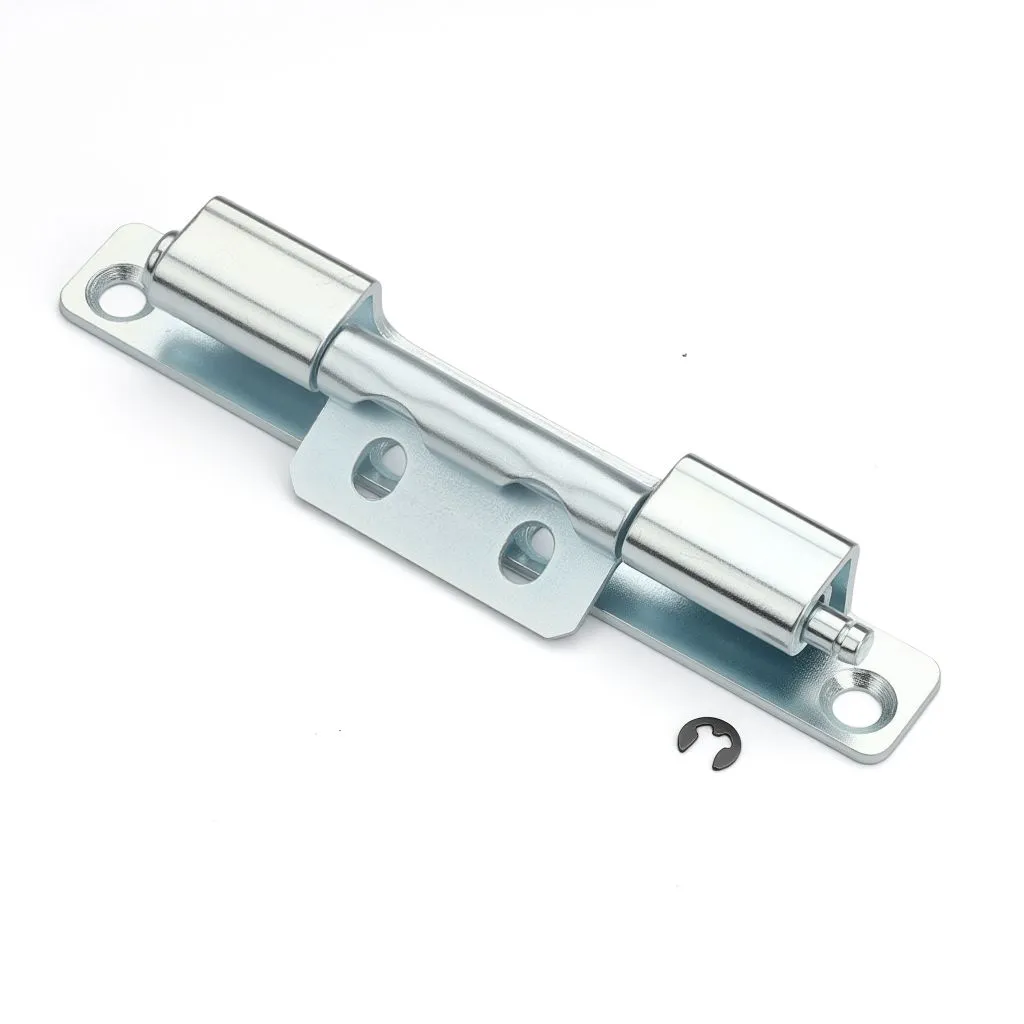

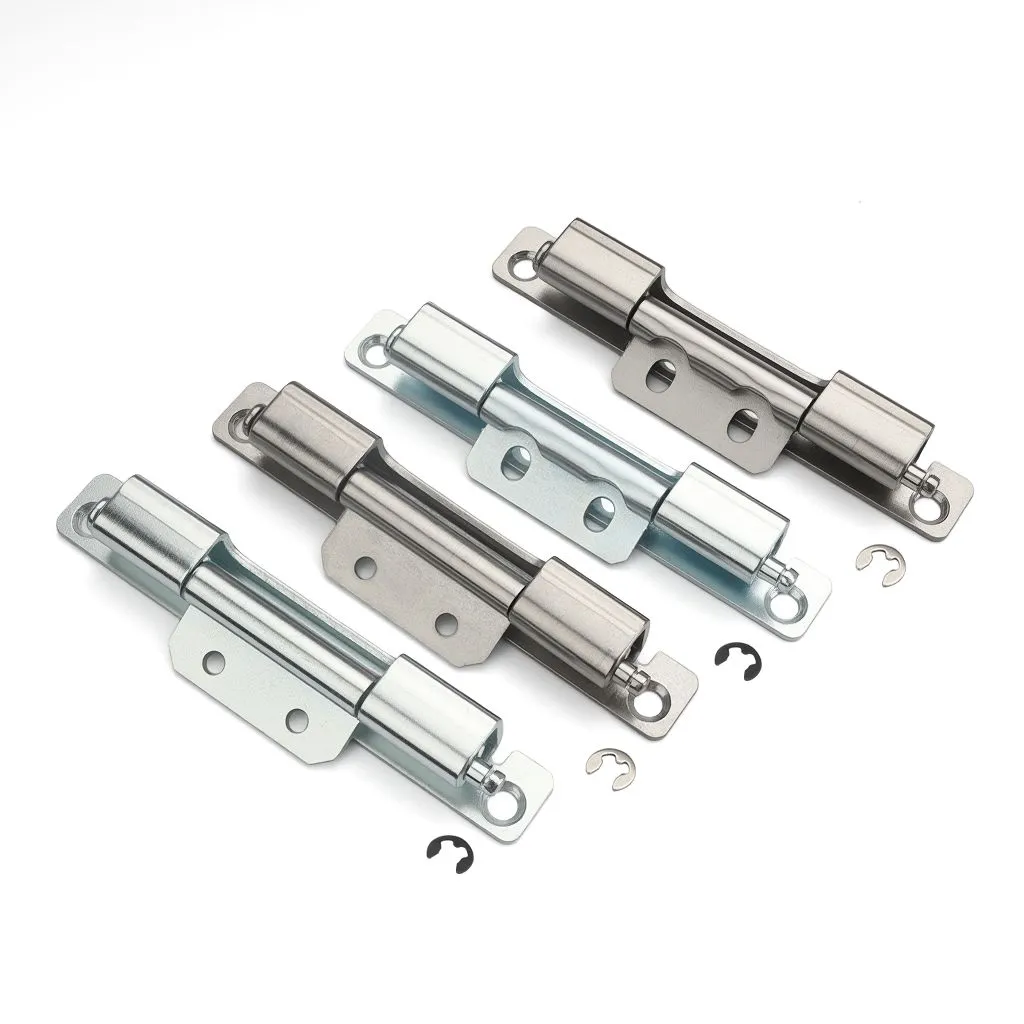

Productmodel	Scharnier uit de CL186-serie
Optionele materialen	Koolstofstaal/roestvrij staal
Gebruik	Geschikt voor diverse soorten schakelkasten, besturingskasten etc

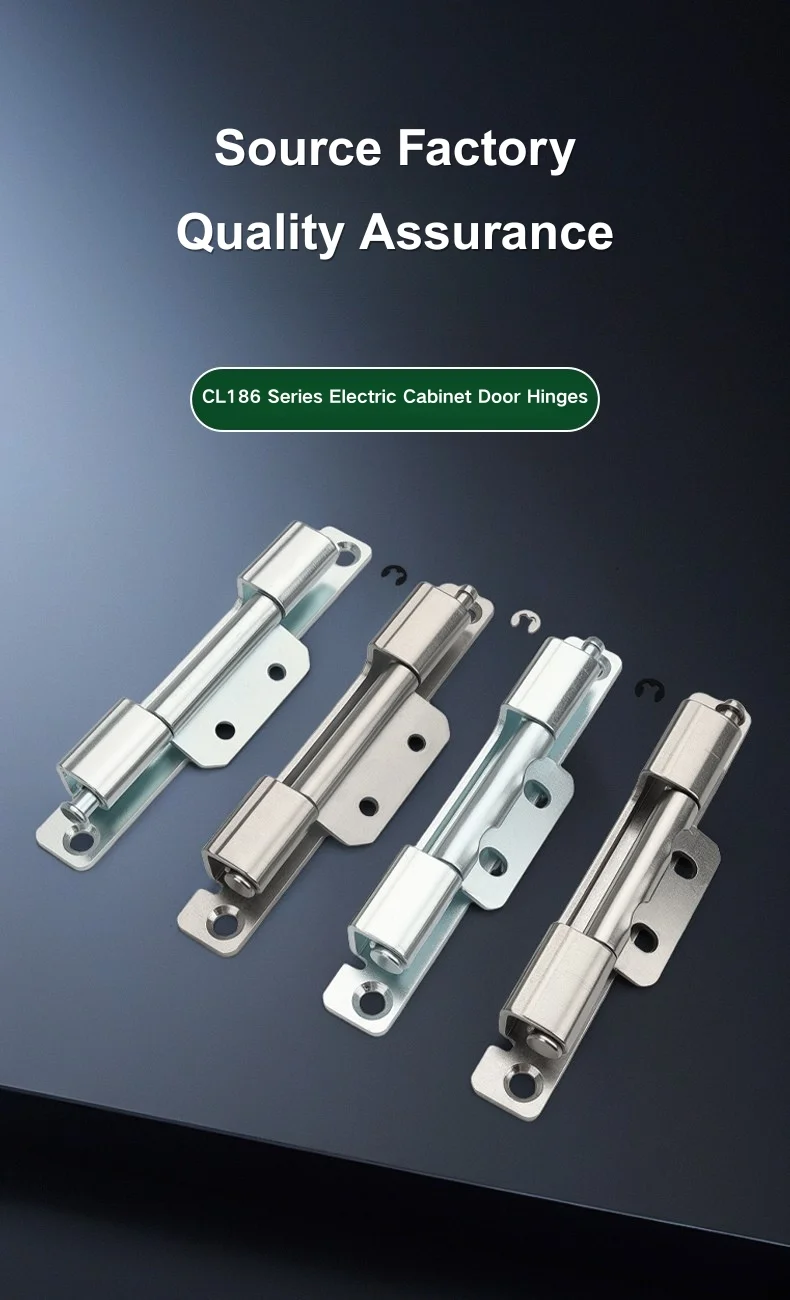

Modelopties en gatconfiguraties

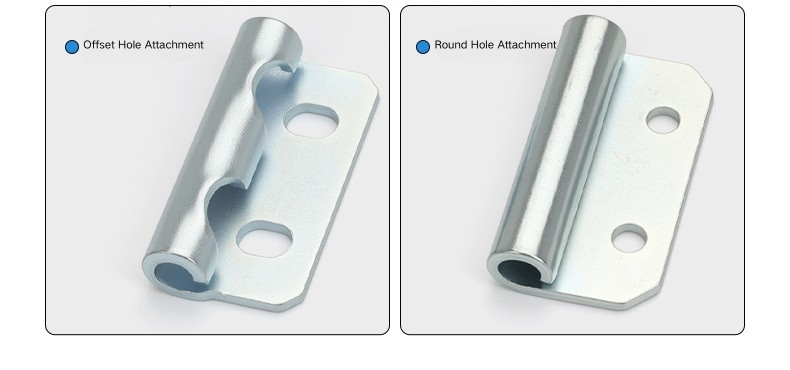

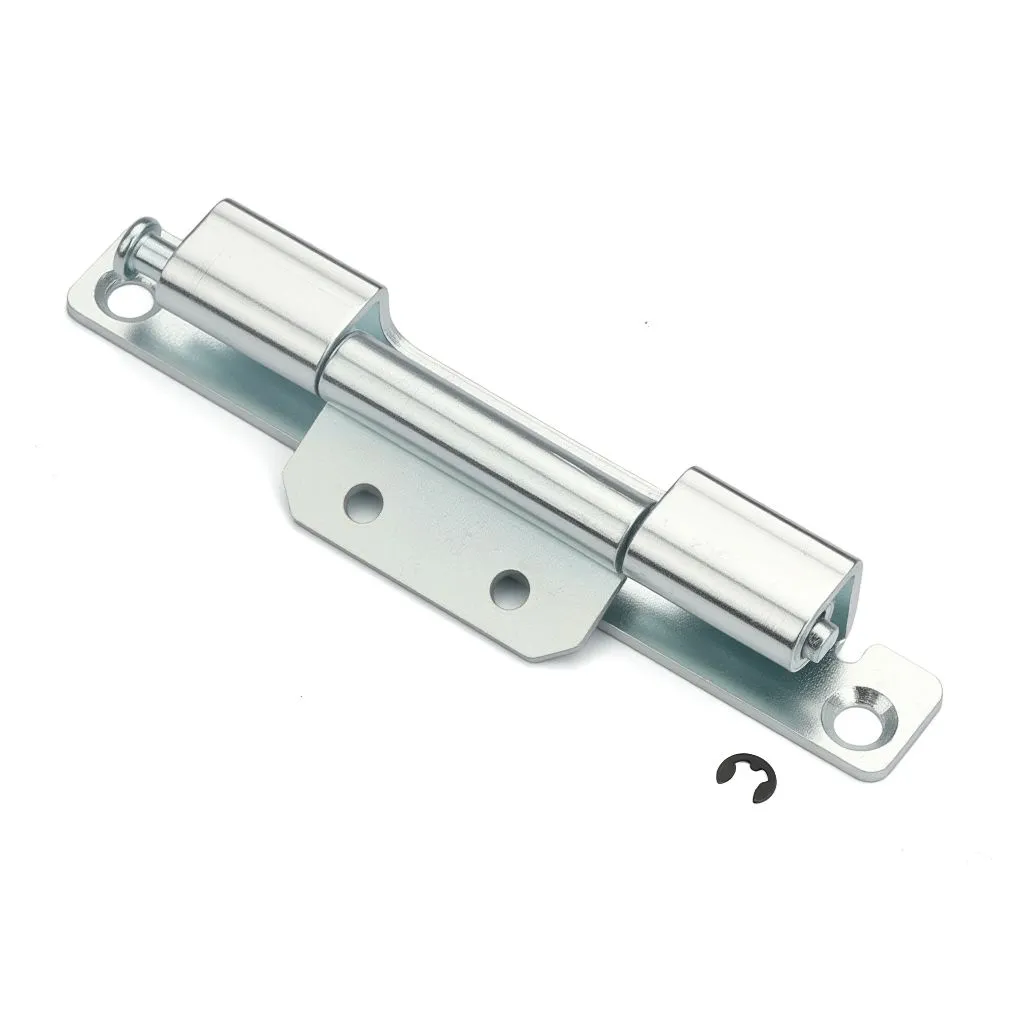

Het schakeldeurscharnier is verkrijgbaar in vier varianten: rond gat in koolstofstaal, rond gat in roestvrij staal, slobgat in koolstofstaal en slobgat in roestvrij staal. De structurele afmetingen zijn bij alle vier identiek; het enige verschil is de vorm van de montagegaten op de vleugel. Ronde gaten fixeren het scharnier in een vaste positie zodra het is vastgeschroefd; sleufgaten geven enige ruimte om de scharnierpositie te verschuiven voordat deze definitief wordt vastgedraaid, wat helpt bij het monteren van deuren die zorgvuldig moeten worden uitgelijnd tegen een afdichting of framelip.

De keuze tussen rond en sleufgat op dit apparaat komt neer op uw installatieworkflow. Als de deurpositie tijdens een productierun eenvoudig en consistent is, zijn ronde gaten prima. Als er enige variatie is in de framegeometrie tussen de units of als de deur moet worden aangepast na de eerste montage, maakt de versie met sleufgat dat proces aanzienlijk minder lastig.

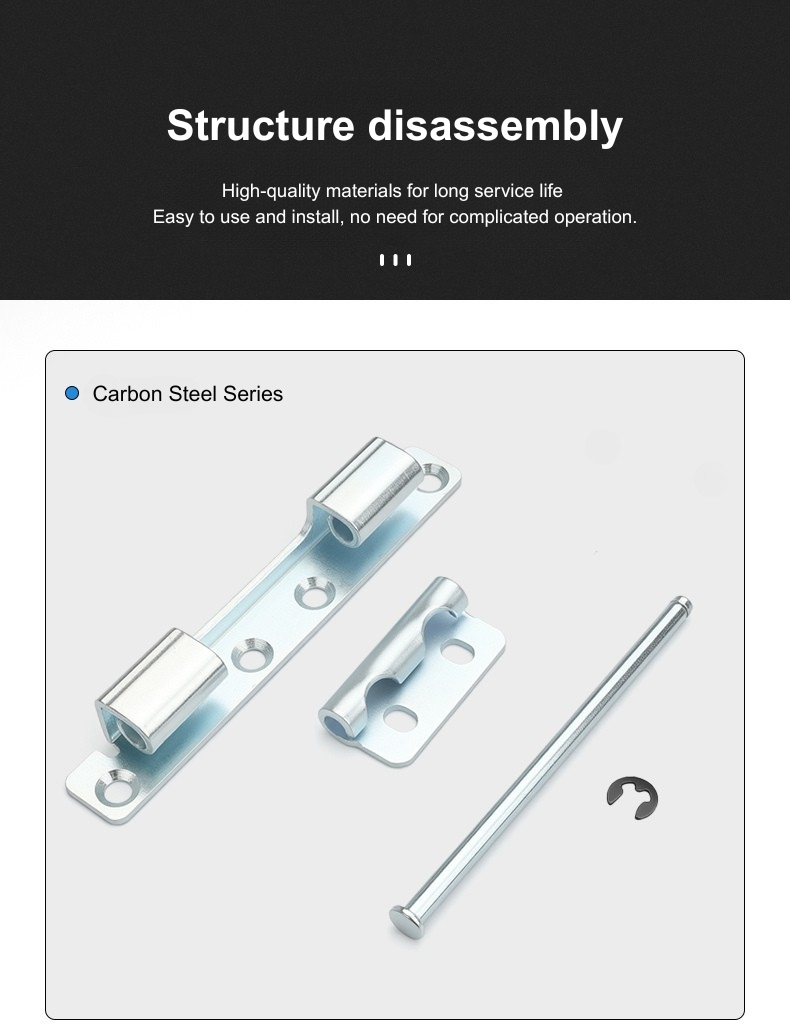

Structuur en afmetingen

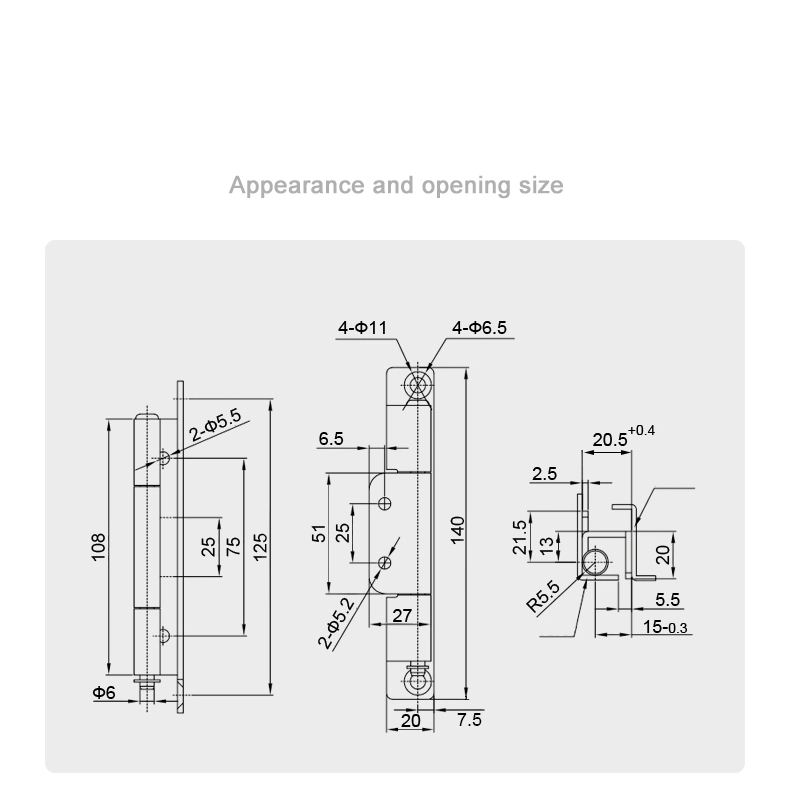

Het deurscharnier heeft een totale hoogte van 108 mm bij een totale lichaamslengte van 125 mm. De binnenoverspanning tussen de montagevleugels is 75 mm, met een middengedeelte van 25 mm bij de loop. De cilinderdiameter is Φ6 mm en de montagevleugel is 140 mm hoog met een basisbreedte van 20 mm. De gatafstand op de vleugel bedraagt ​​51 mm en 25 mm hartafstand, met 2×Φ5,5 mm bevestigingsgaten in het zijprofiel.

De framekanaalaangrijping op het schakeldeurscharnier heeft een breedte van 20,5 mm (+0,4 mm tolerantie) en een diepte van 15 mm (-0,3 mm tolerantie), met een cilinderzittingradius van R5,5 mm. Het zijprofiel vertoont een totale aangrijphoogte van 21,5 mm, een binnencontactdiepte van 13 mm en een laterale offset van 5,5 mm, met een stap van 2,5 mm bij de kanaalingang. Deze afmetingen definiëren de framekanaalgeometrie waarmee het scharnier is ontworpen om mee te werken - de moeite waard om te bevestigen aan de hand van de specificaties van uw kastframe voordat u bestelt.

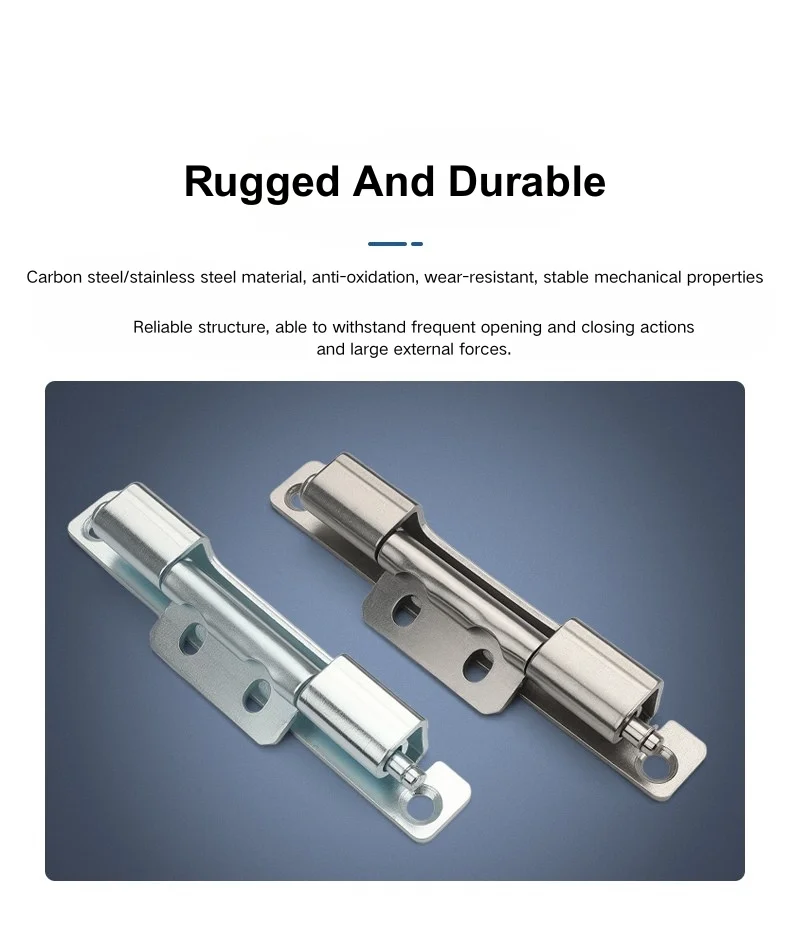

Materiaal- en oppervlaktebehandeling

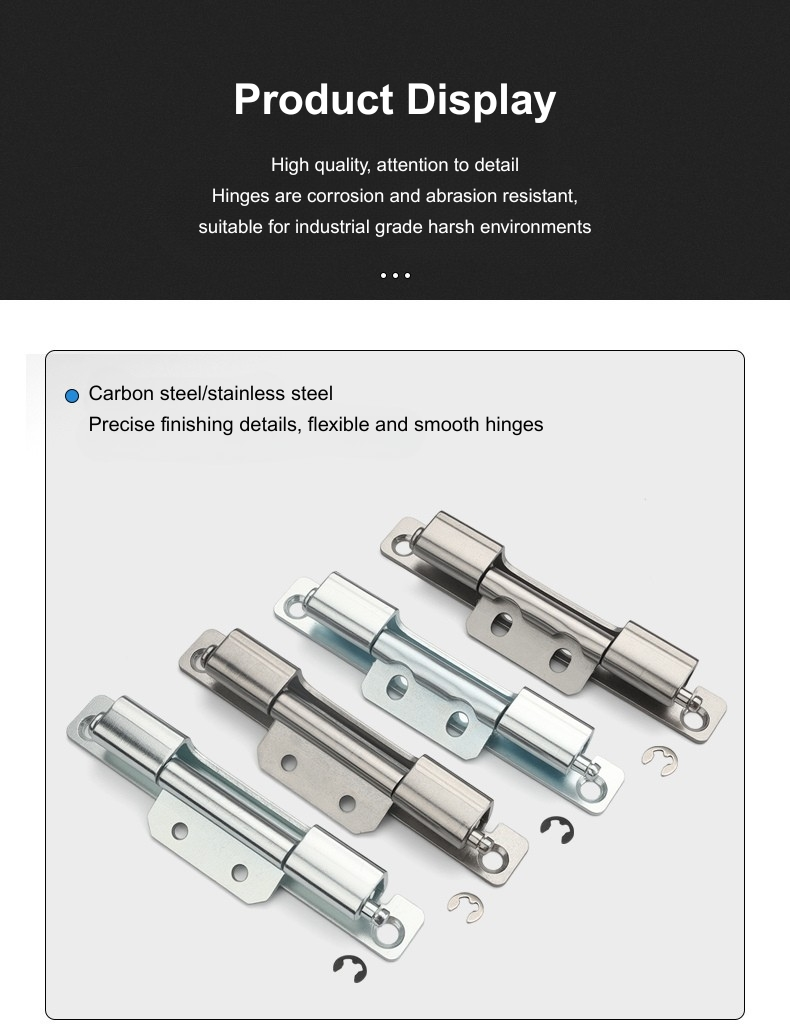

Het schakeldeurscharnier is verkrijgbaar in gegalvaniseerd koolstofstaal en 304 roestvrij staal. De koolstofstalen versie is geschikt voor standaard binnenbehuizingen: verdeelborden, bedieningspanelen en apparatuurkasten in droge of klimaatgecontroleerde ruimtes waar de blootstelling aan corrosie laag is. Het is de meer kosteneffectieve optie voor kasten met grote volumes waarbij de installatieomgeving voorspelbaar is.

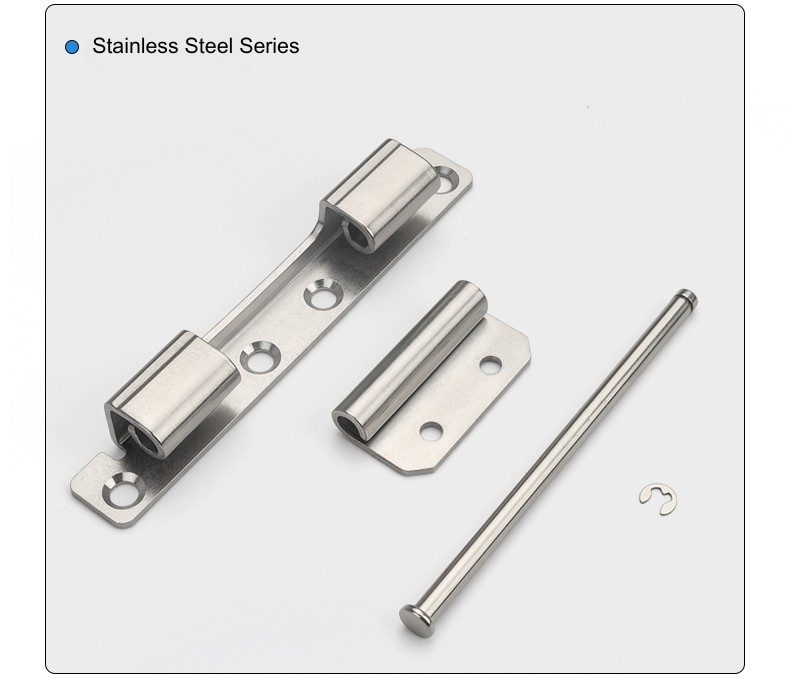

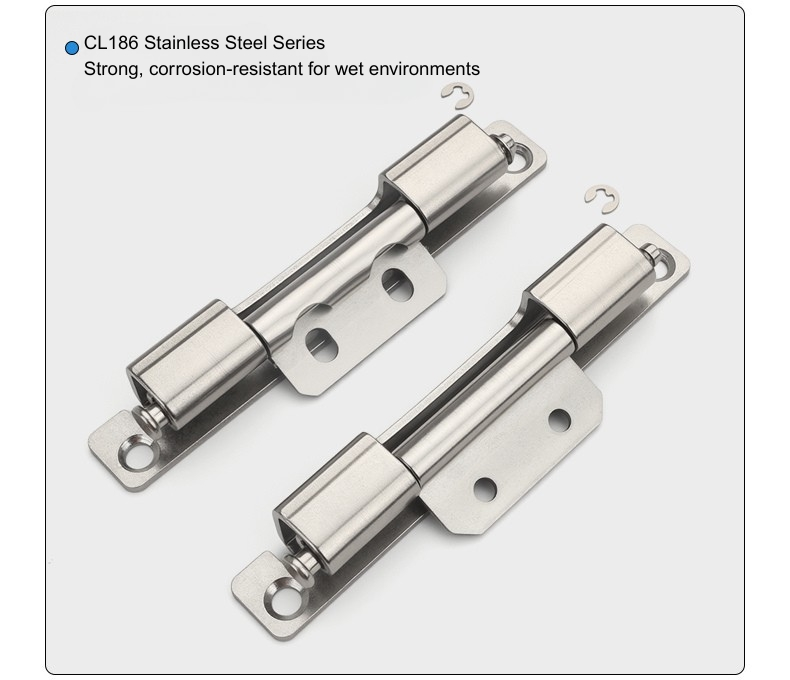

Het roestvrijstalen deurscharnier is de juiste keuze voor schakelapparatuur buitenshuis, vochtige bijkeukens, installaties aan de kust of elke toepassing waarbij de behuizing gedurende zijn levensduur te maken krijgt met vocht. Roestvast staal wordt ook vaak gespecificeerd als de standaardafwerking van de kast een consistent uiterlijk van het oppervlak voor alle hardware vereist, omdat het zijn uiterlijk na verloop van tijd onder uitdagende omstandigheden beter behoudt dan gegalvaniseerd staal.

Veelgestelde vragen

Q1: Welke varianten zijn beschikbaar voor de CL186?

De CL186 is verkrijgbaar in vier varianten: koolstofstaal met ronde gaten, roestvrij staal met ronde gaten, koolstofstaal met sleufgaten en roestvrij staal met sleufgaten. Ze hebben allemaal dezelfde lichaamsafmetingen en geometrie van het framekanaal.

Vraag 2: Wat is het verschil tussen de versies met ronde gaten en sleufgaten?

De versie met ronde gaten fixeert het scharnier in een vaste positie zodra het is vastgeschroefd. Met de versie met sleufgat kan de montagepositie worden aangepast voordat deze definitief wordt vastgedraaid, wat handig is wanneer de uitlijning van de deur tijdens de installatie nauwkeurig moet worden afgesteld of wanneer er variatie is in de framegeometrie tussen kasteenheden.

Vraag 3: Hoe wordt de CL186 geïnstalleerd?

De CL186 is met schroeven gemonteerd. De montagevleugel wordt met behulp van de daarvoor bestemde gaten aan het deurpaneel bevestigd en het scharnierlichaam grijpt in het kastframekanaal. Bij dit model is laswerk niet nodig.

Vraag 4: Wat zijn de belangrijkste afmetingen van de CL186?

De CL186 heeft een totale hoogte van 108 mm met een lichaamslengte van 125 mm en een binnenoverspanning van 75 mm. De loop is Φ6 mm. De montagevleugel is 140 mm hoog met een basis van 20 mm. De breedte van het framekanaal is 20,5 mm (+0,4 mm) en de diepte is 15 mm (-0,3 mm).

Vraag 5: Welk materiaal moet ik kiezen voor buitenbehuizingen?

De roestvrijstalen versie is de juiste keuze voor buiteninstallaties, vochtige omgevingen of overal waar corrosiebestendigheid een langetermijnvereiste is. De versie van gegalvaniseerd koolstofstaal is geschikt voor standaard kasttoepassingen binnen.

Vraag 6: Is de CL186 een verborgen scharnier?

Ja – het CL186 schakelkastdeurscharnier bevindt zich in het kastframekanaal wanneer de deur gesloten is, waardoor er geen zichtbare hardware achterblijft op de buitenzijde van de deur. Het scharnierlichaam is volledig verzonken in het frameprofiel.

Vraag 7: Kan de deur na installatie worden verwijderd?

Ja. De CL186 is een afneembaar scharnier: de deur kan zonder gereedschap van het framekanaal worden getild zodra het scharnier is ontkoppeld. Dit maakt het praktisch voor kastassemblagelijnen en veldonderhoud waarbij periodieke deurverwijdering nodig is.

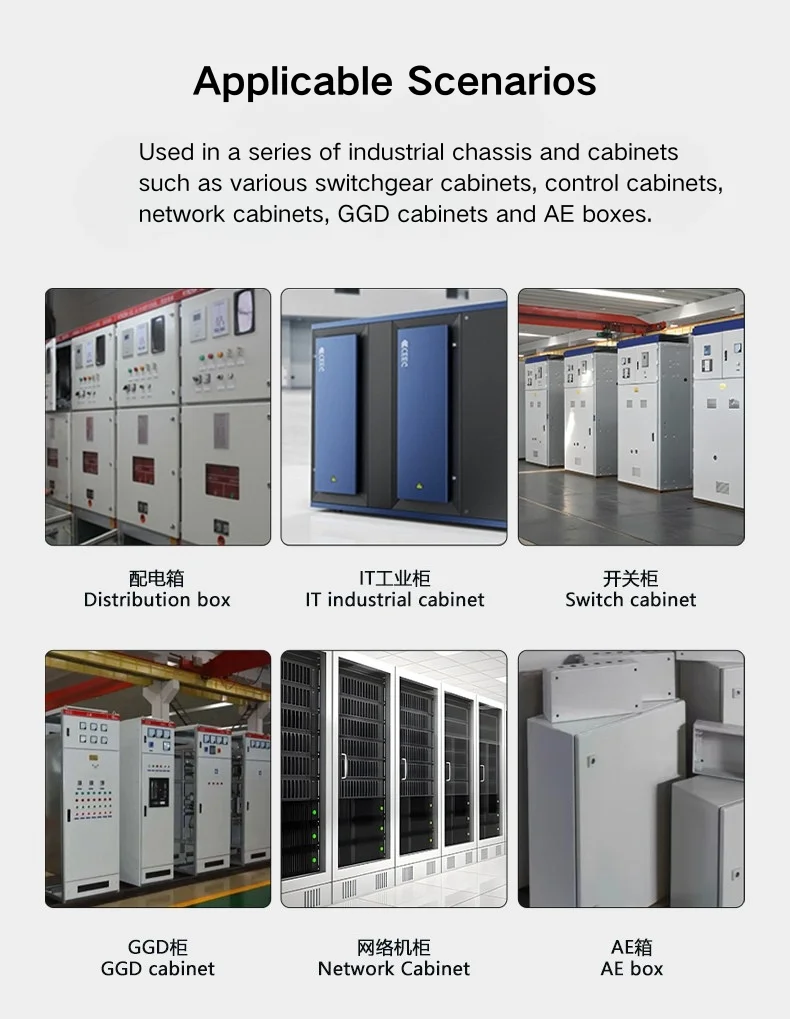

Q8: Voor welke kasttypes is de CL186 geschikt?

Het CL186 verborgen scharnier wordt gebruikt op schakelkasten, elektrische verdeelkasten, schakelkastdeuren en behuizingen van industriële apparatuur - overal waar een afneembaar, verborgen scharnier met een strak buitenprofiel de voorkeur verdient.
