Drievoudig gebogen scharnier voor industriële kasten

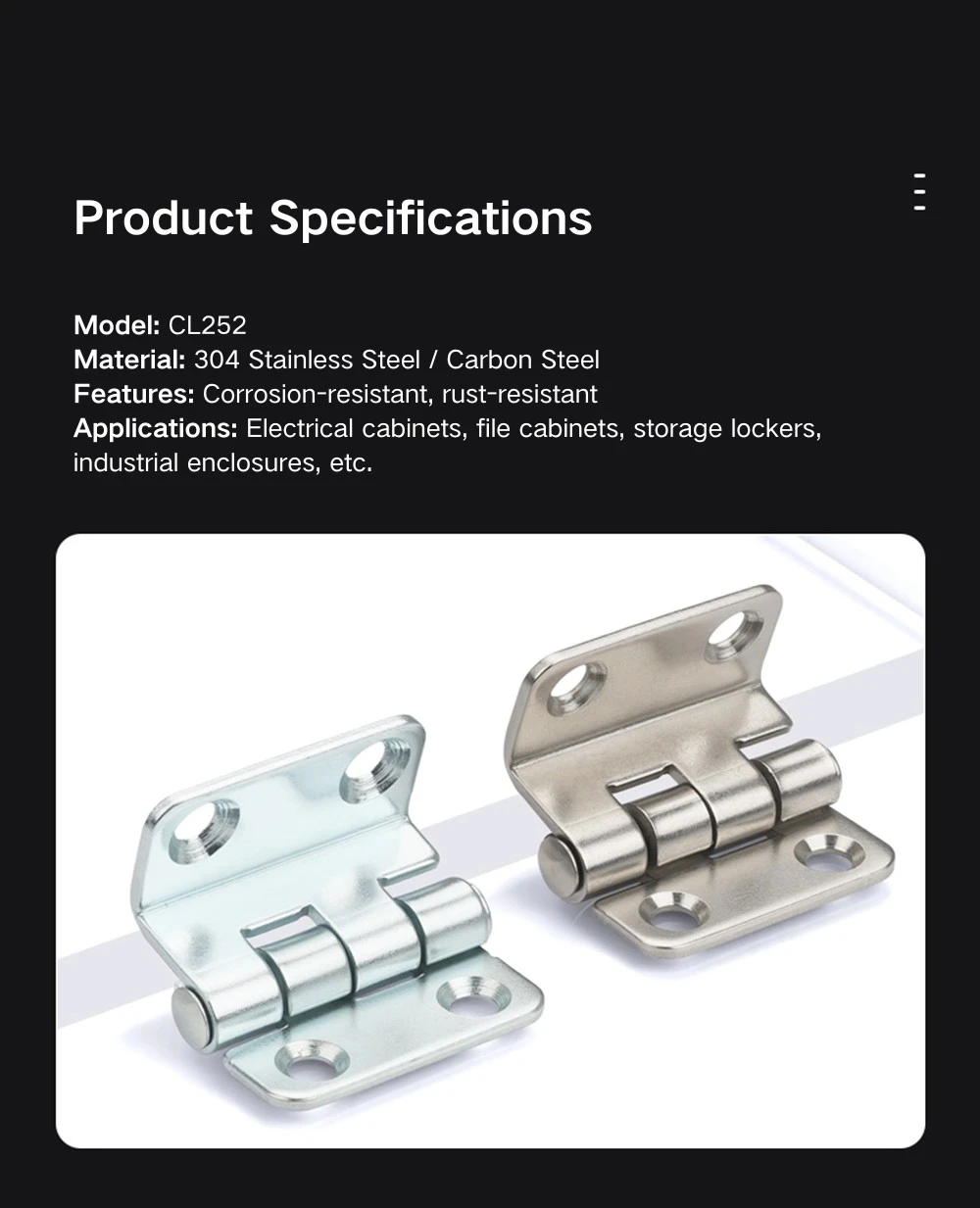

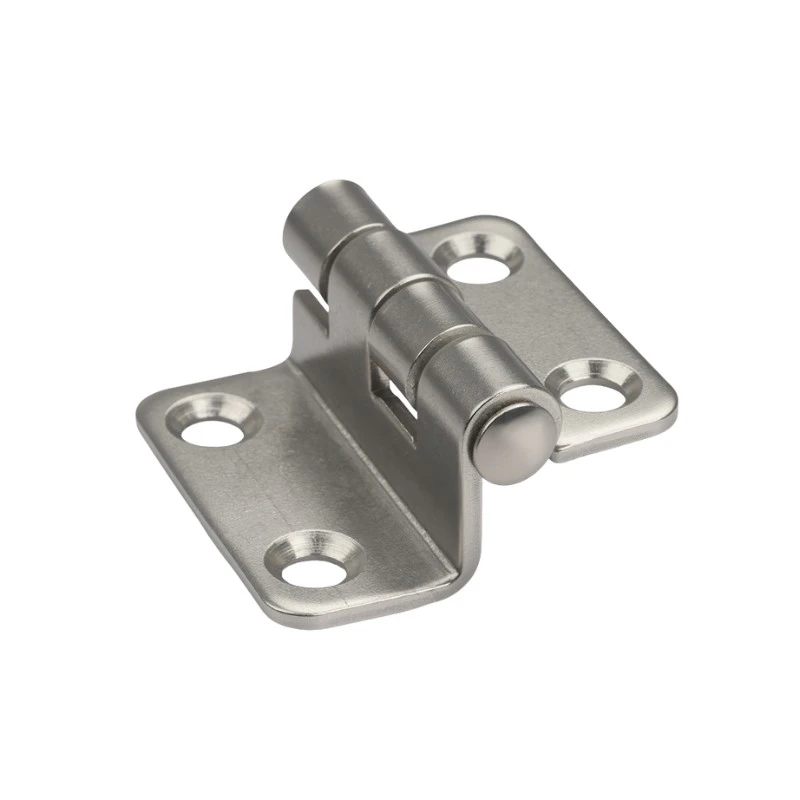

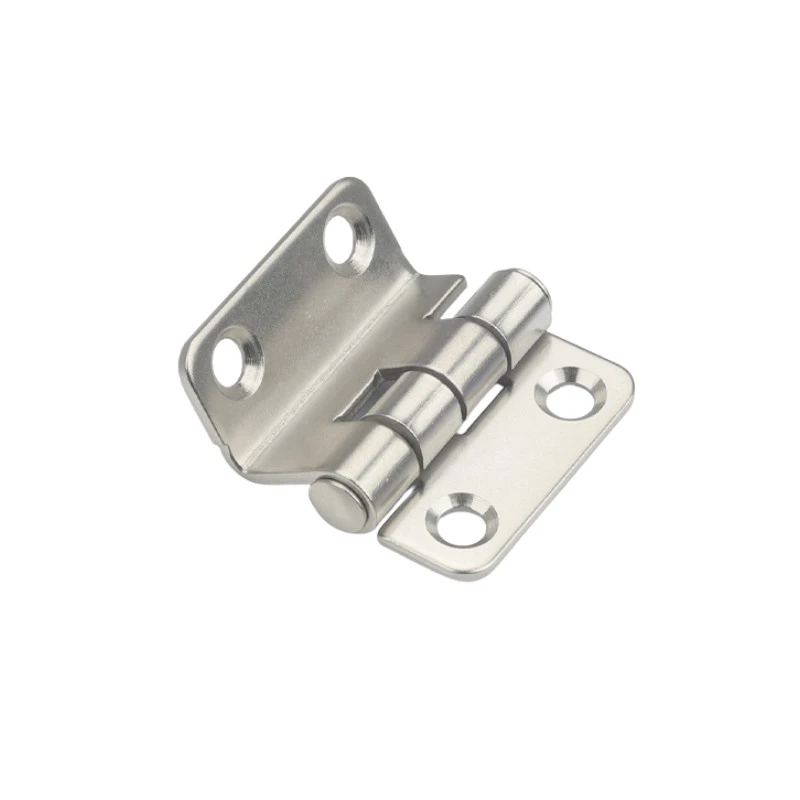

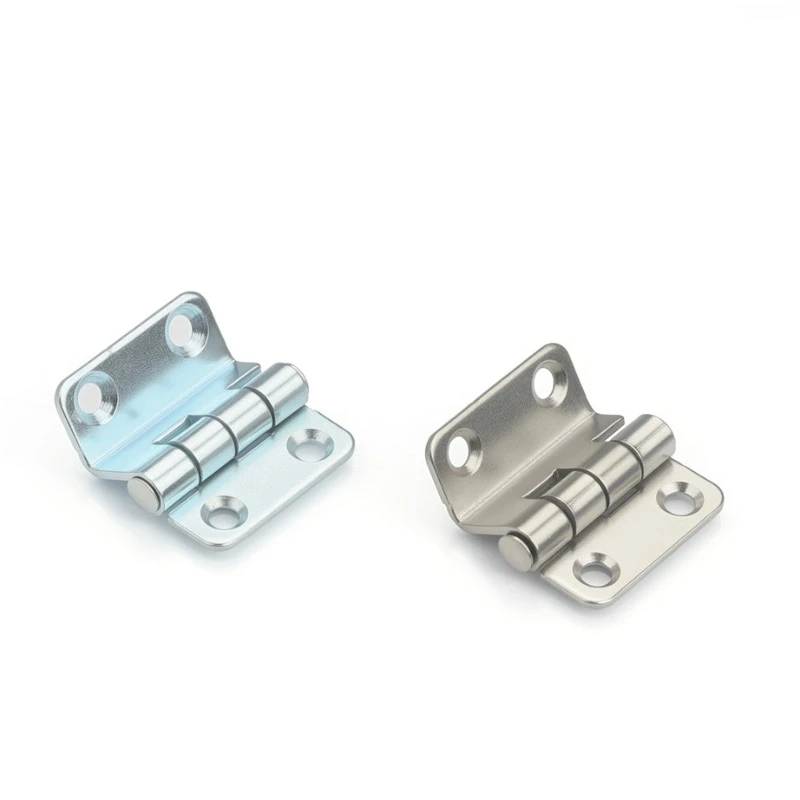

Degenen die industriële kastscharnieren van Yitai Lock in de groothandel kopen, zullen merken dat het Triple-Bend Scharnier voor industriële kasten CL252 slechts één maat heeft, namelijk 38 x 37 mm – compact genoeg voor kleinere kastdeuren waar een scharnier van volledige grootte niet op zijn plaats zou lijken. De drievoudig gebogen vorm geeft elk vleugel een getrapt profiel, waardoor het scharnier de deurrand en de framelip vrijlaat zonder vast te lopen wanneer de deur zwaait. De loop van Φ5 mm loopt door alle drie de knokkels en houdt het draaipunt stabiel onder normale deurbewegingen.

Structuur en afmetingen

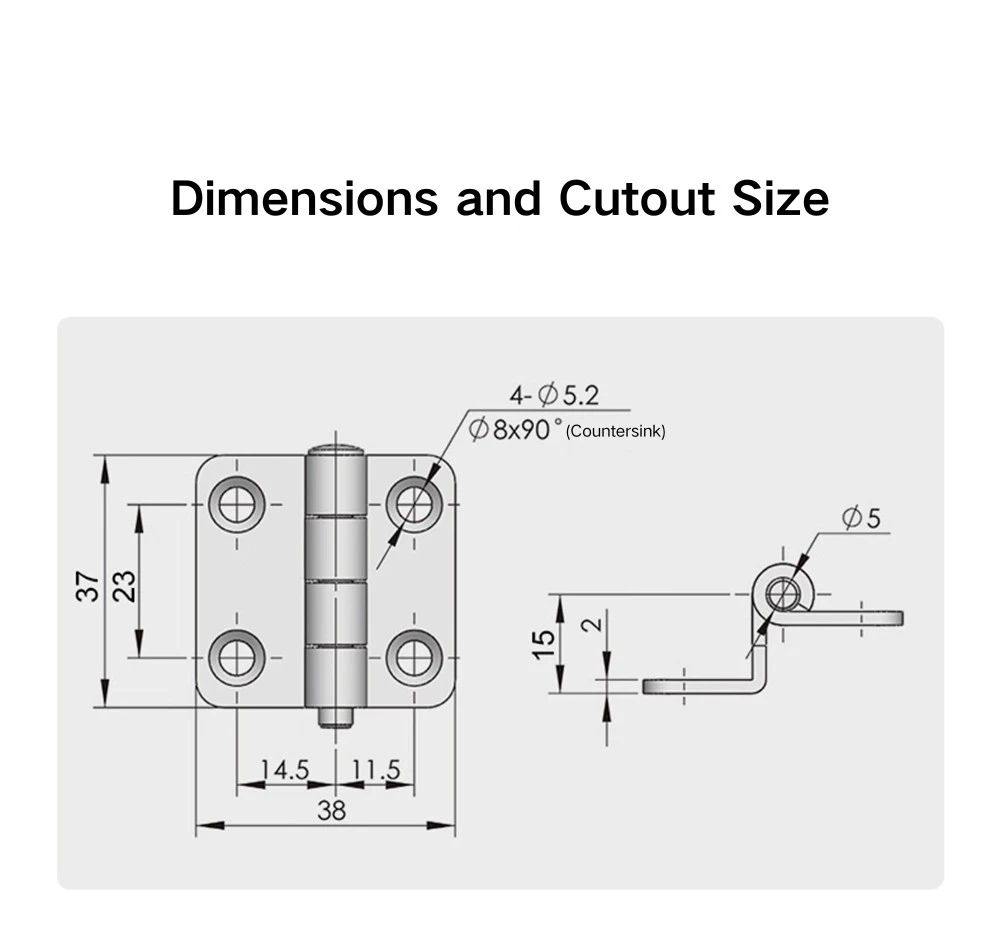

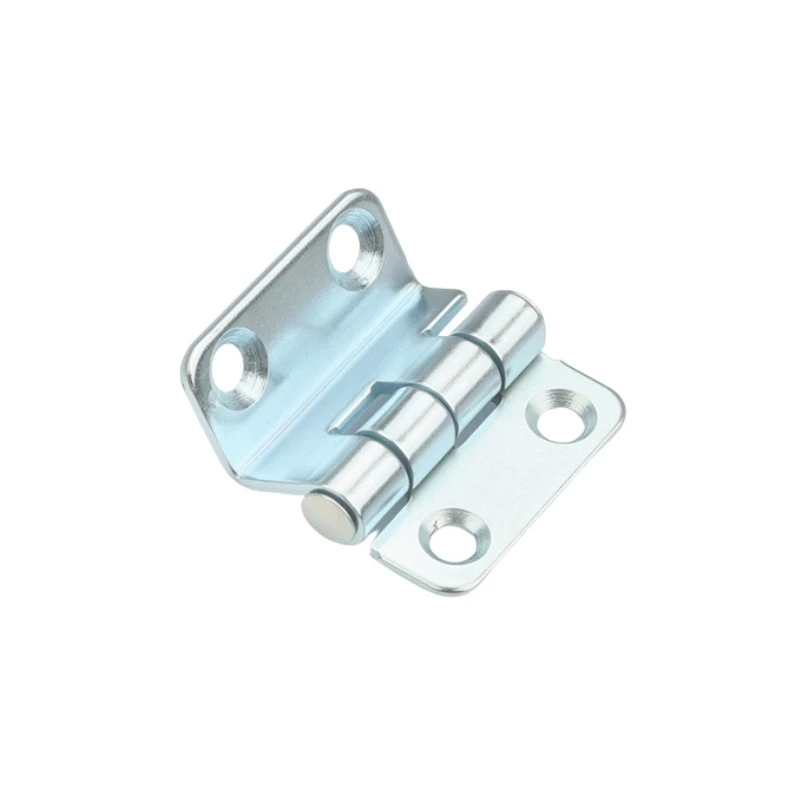

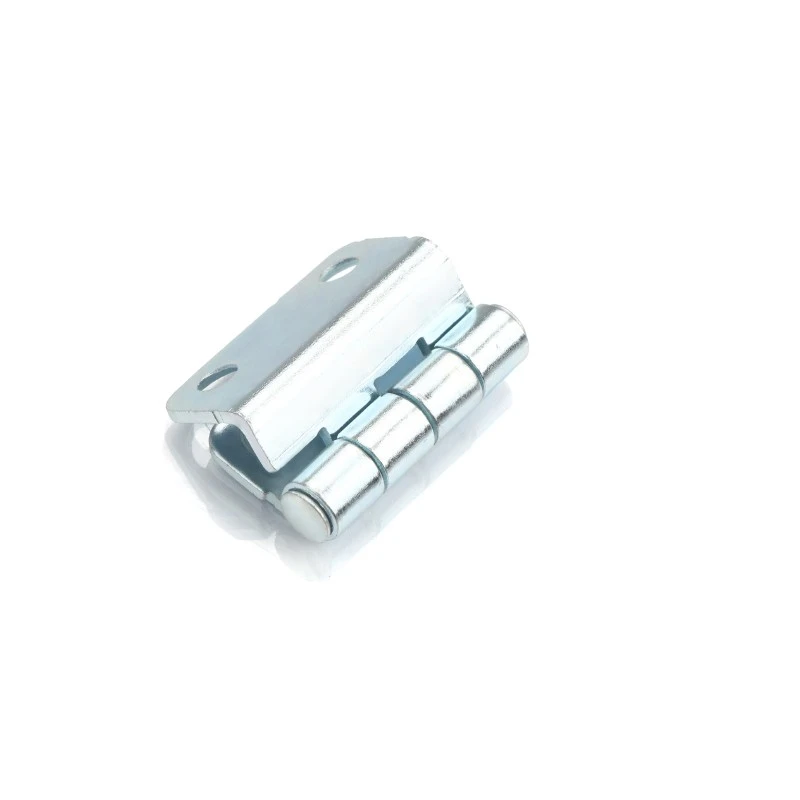

Het drievoudig gebogen scharnier voor industriële kasten is in totaal 38 mm breed en 37 mm hoog, met een scharnierwijdte van 23 mm in het midden. De twee vleugels zijn asymmetrisch – het bredere vleugel is 14,5 mm en het smallere vleugel is 11,5 mm – wat betekent dat het scharnier niet omkeerbaar is tussen deur en kozijn zonder van kant te wisselen. De cilinderdiameter is Φ5 mm, en het zijprofiel vertoont een totale hoogte van 15 mm met een stap van 2 mm in de bocht, waardoor het blad zijn verschoven vorm krijgt.

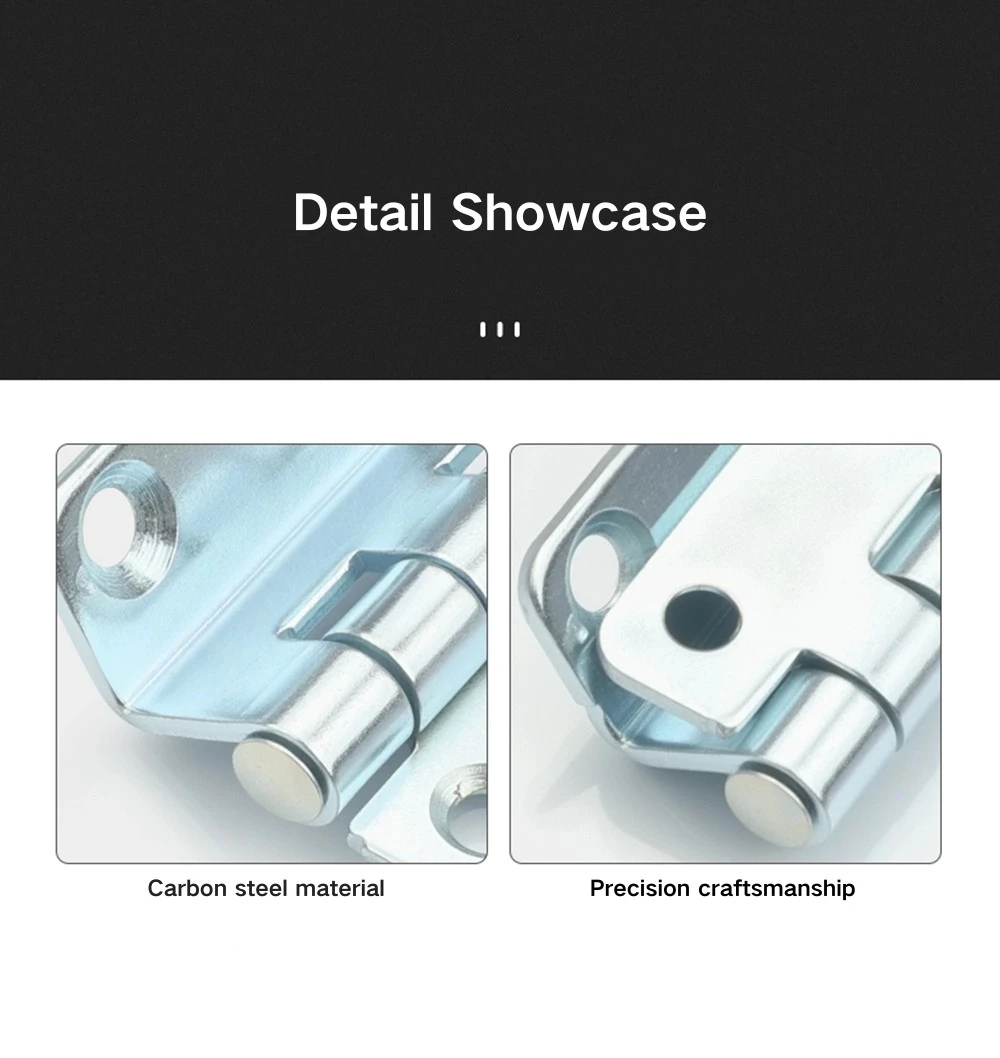

Elk blad van het drievoudig gebogen scharnier voor industriële kasten heeft twee montagegaten: Φ5,2 mm diameter met een Φ8×90° verzinkboor, voor in totaal vier bevestigingspunten. Het verzonken profiel zorgt ervoor dat schroeven met platte kop gelijk liggen met het vleugeloppervlak, zodat er na installatie geen hardware meer trots op het scharniervlak staat. De schroeflengte moet worden gekozen op basis van de dikte van het deurpaneel en het frame op de montagelocatie.

Oppervlaktebehandeling en materiaal

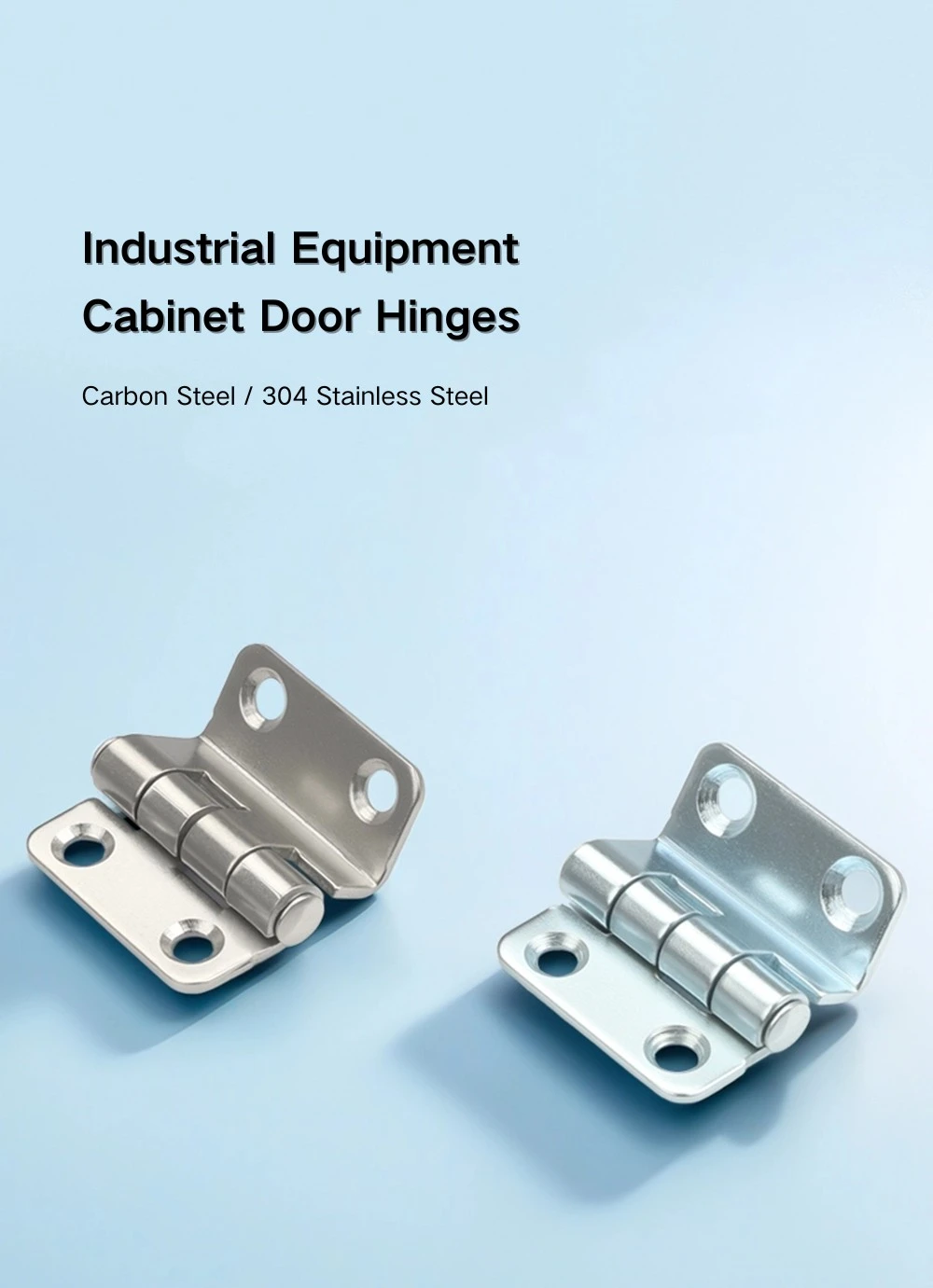

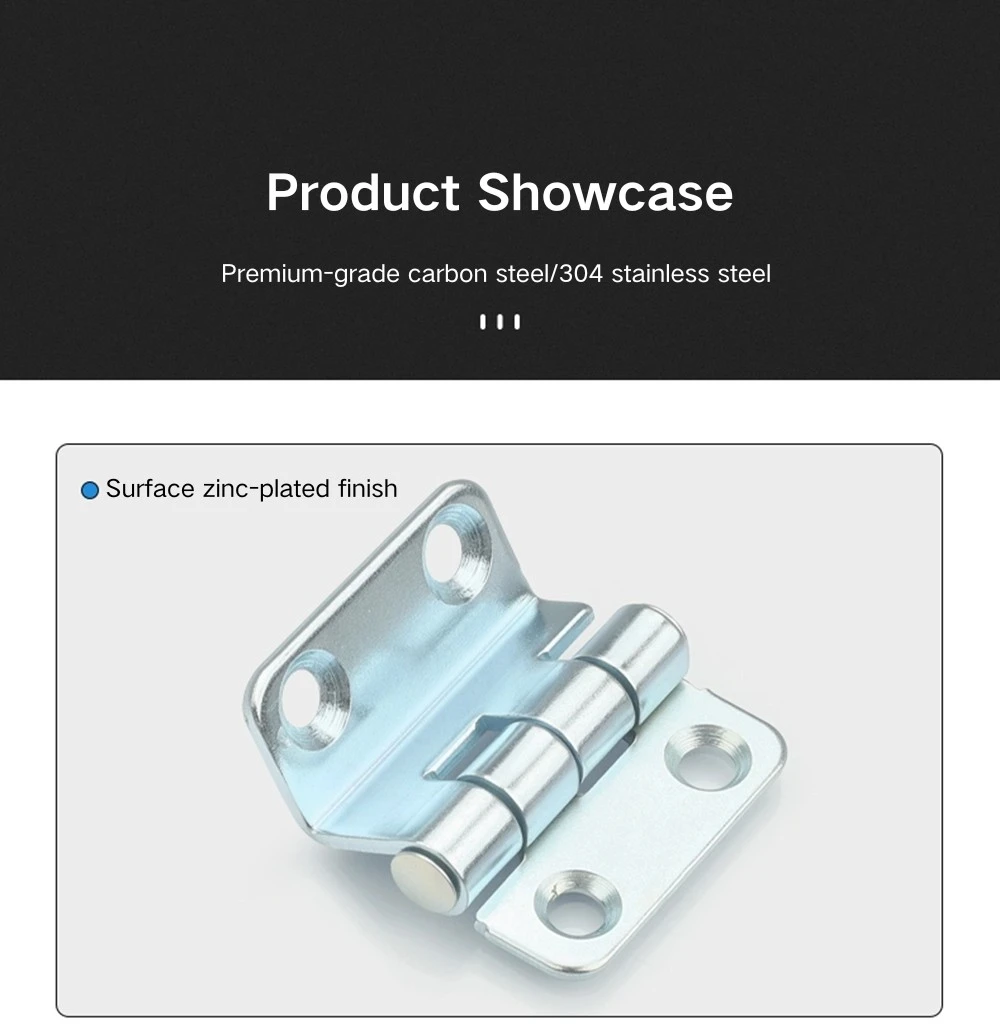

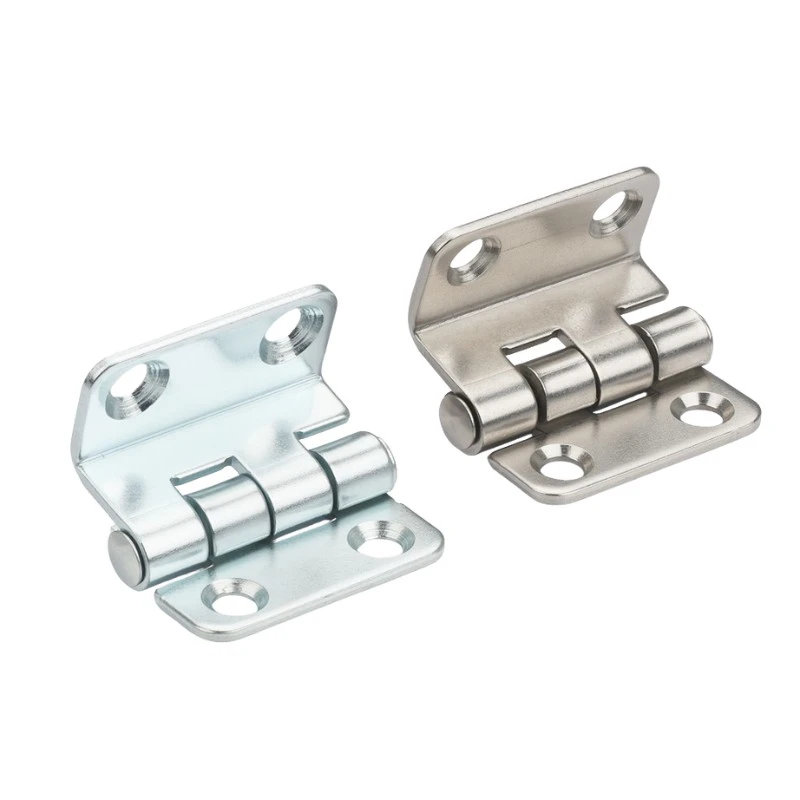

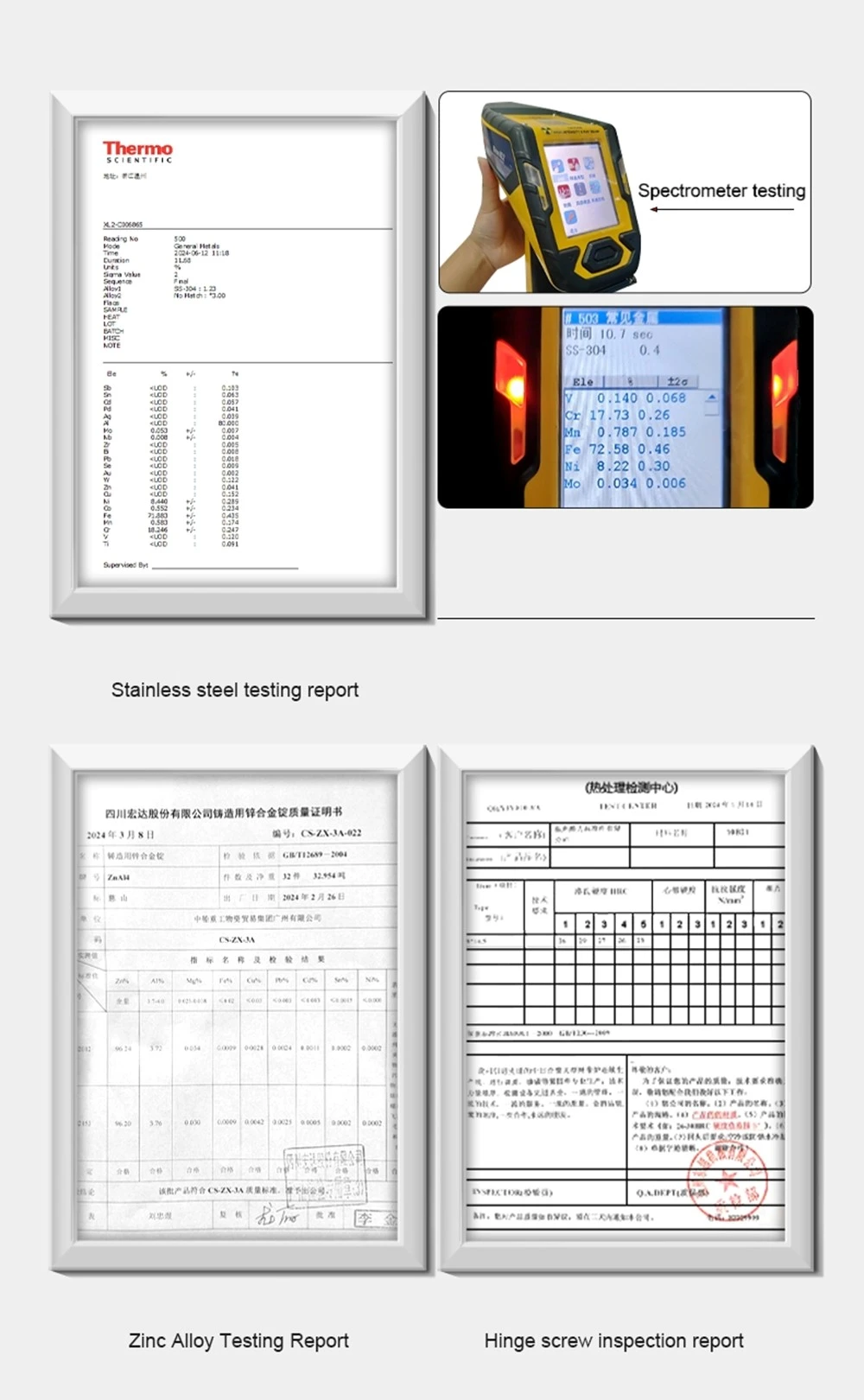

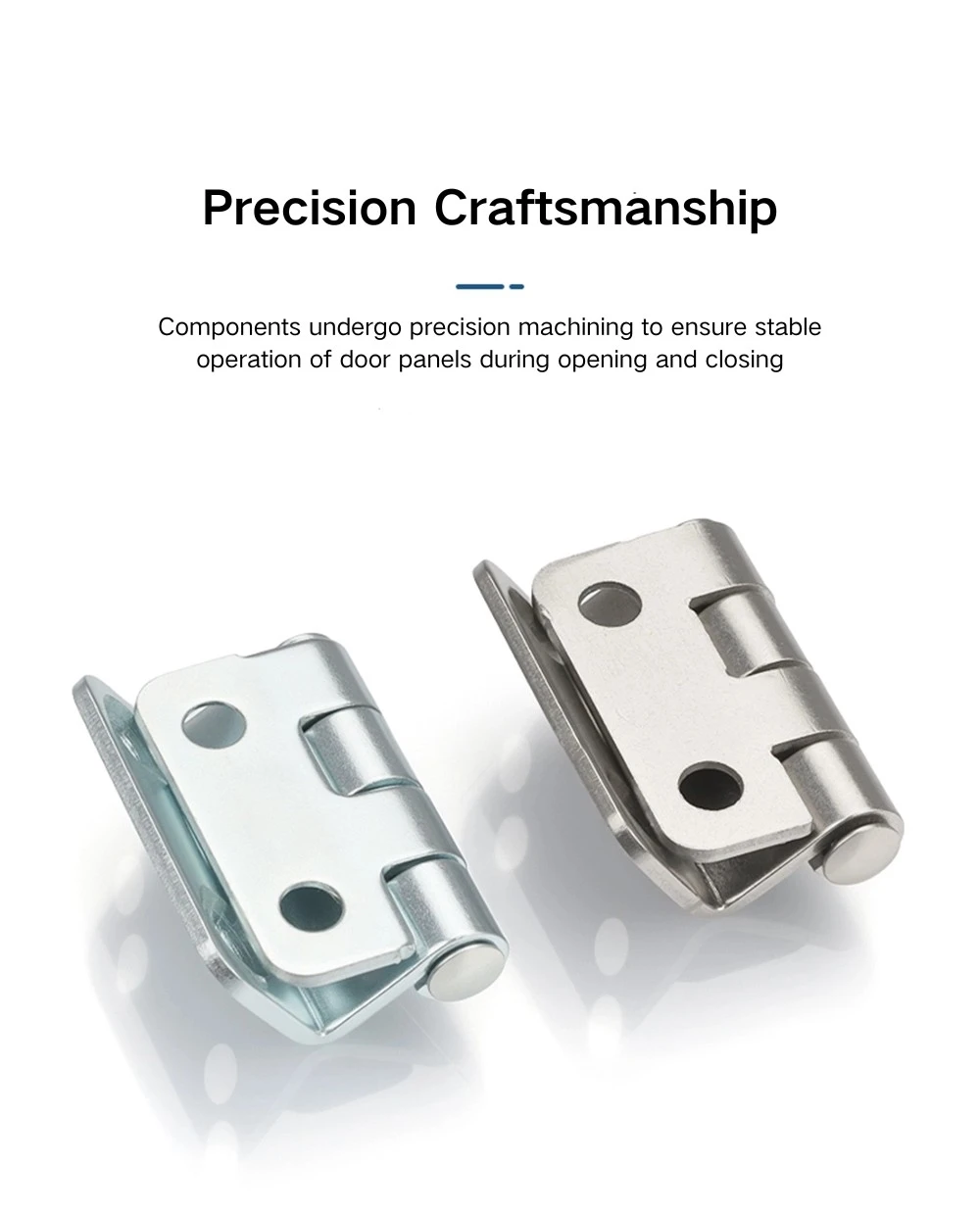

Het Triple-Bend-scharnier voor industriële kasten is verkrijgbaar in twee materiaalopties. De koolstofstalen versie heeft een gegalvaniseerde afwerking die corrosiebescherming biedt voor standaard binnenbehuizingen: verdeelborden, bedieningspanelen en apparatuurkasten in droge of klimaatgecontroleerde ruimtes. Het is de meest gebruikelijke keuze voor algemene industriële kasttoepassingen waarbij de kosten en corrosie-eisen beide gematigd zijn.

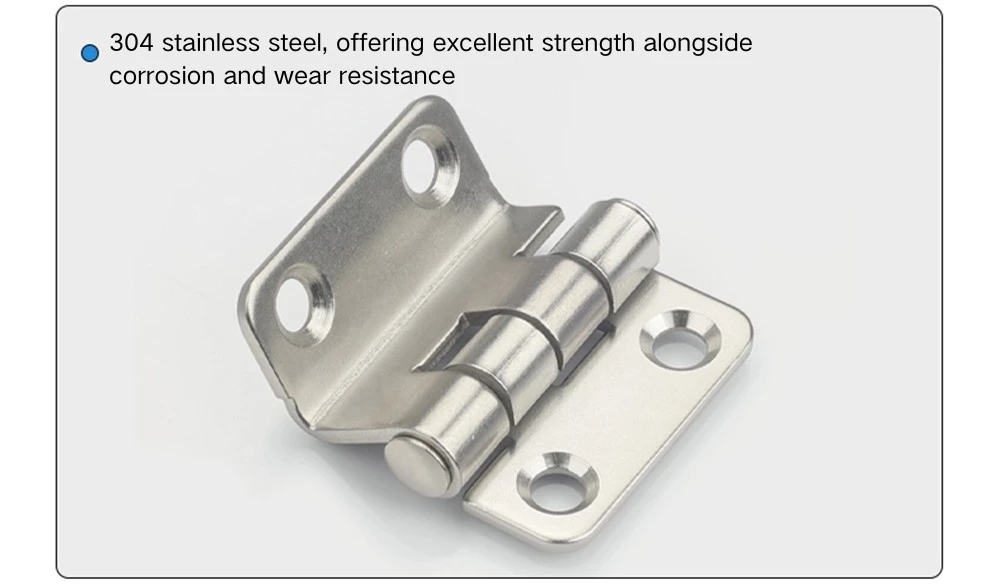

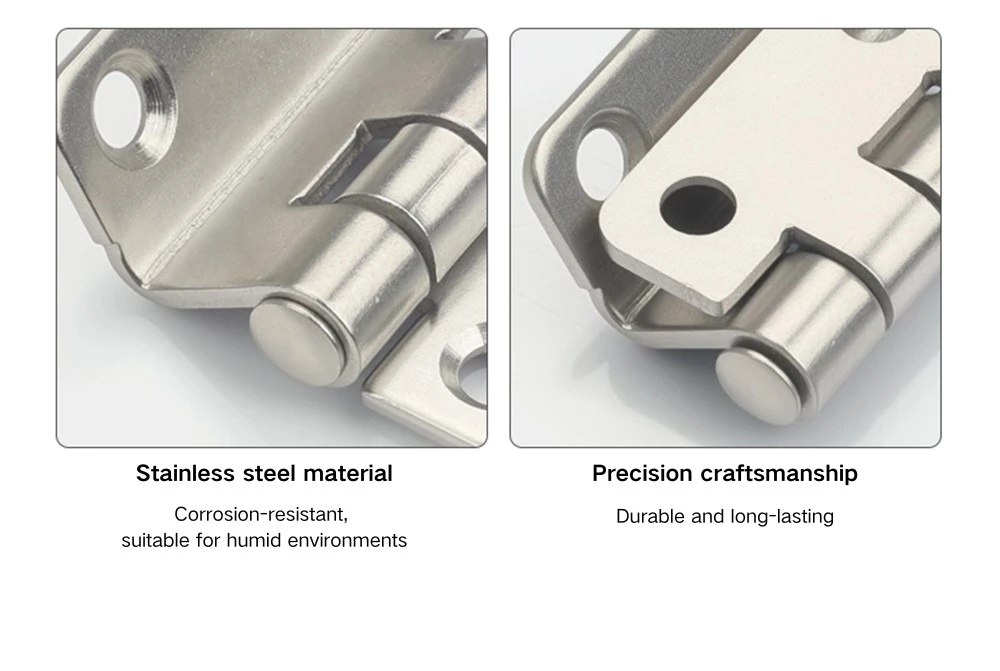

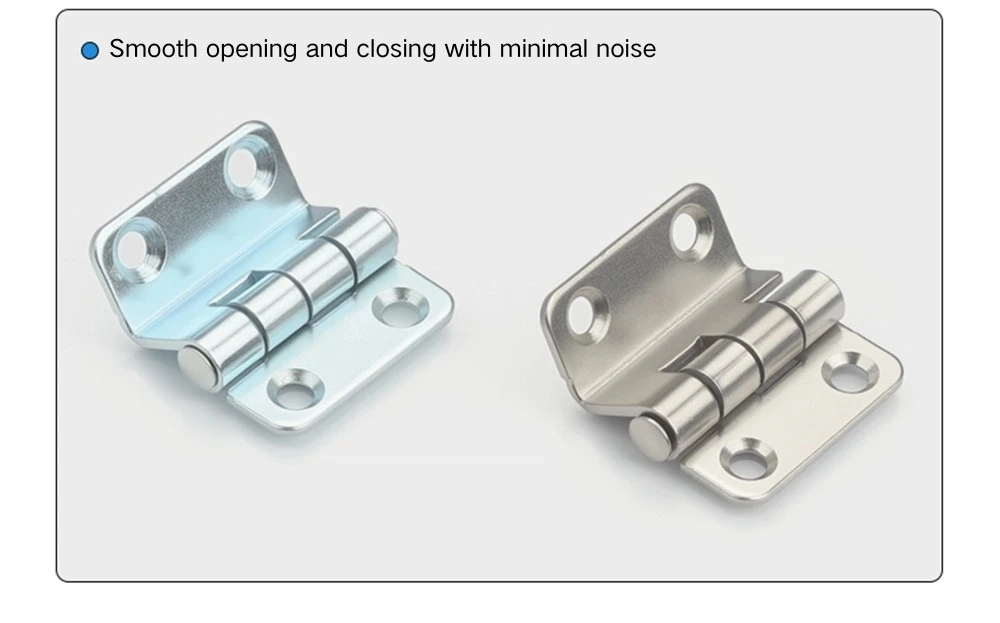

Het 304 roestvrijstalen Triple-Bend-scharnier voor industriële kasten wordt vibrerend gepolijst, wat een consistent mat oppervlak geeft door de onderdelen te laten tuimelen om bramen en scherpe randen te verwijderen. Dit is geen geborstelde of spiegelende afwerking; het resultaat is een laagglanzend, uniform uiterlijk dat geschikt is voor industrieel gebruik. De roestvrijstalen versie is de juiste keuze voor behuizingen in vochtige omgevingen, installaties buitenshuis of overal waar de afwerking van gegalvaniseerd koolstofstaal na verloop van tijd geen stand zou houden.

Toepassingsscenario's

Het drievoudig gebogen scharnier voor industriële kasten is een praktische oplossing voor deuren van elektrische verdeelpanelen, schakelkasten en kastdeuren voor industriële apparatuur, waarbij een compact, op schroeven gemonteerd scharnier met een openingshoek van 90° nodig is. De kleine voetafdruk werkt goed op lichtere kastdeuren en behuizingen waarbij een groot scharnier niet in verhouding staat tot de deurgrootte.

De installatie met alleen schroeven op het Triple-Bend Scharnier voor industriële kasten maakt het ook geschikt voor kastfabrikanten die tijdens de fabricage geen scharnieren lassen: de vier verzonken bevestigingspunten gaan rechtstreeks in het deurpaneel en het frame, zonder enige extra voorbereiding. De openingshoek van 90° is voldoende voor de meeste paneeltoegangsvereisten, en de verzonken schroefzitting houdt het deuroppervlak schoon zodra het scharnier is gemonteerd.

Veelgestelde vragen

Vraag 1: Wat zijn de afmetingen van het CL252-scharnier?

De CL252 is in totaal 38 mm breed en 37 mm hoog, met een knokkelwijdte van 23 mm. De twee bladeren zijn asymmetrisch: 14,5 mm aan de ene kant en 11,5 mm aan de andere kant. De cilinderdiameter is Φ5 mm.

Vraag 2: Hoe wordt de CL252 geïnstalleerd?

De installatie vindt uitsluitend plaats door middel van schroefmontage – geen laswerk. Elke vleugel heeft twee verzonken gaten van Φ5,2 mm (Φ8×90°), wat in totaal vier bevestigingspunten oplevert. Platkopschroeven zitten na installatie gelijk met het vleugeloppervlak.

Q3: Welke materialen zijn beschikbaar?

De CL252 wordt geleverd in gegalvaniseerd koolstofstaal en 304 roestvrij staal met een vibrerende gepolijste afwerking. Koolstofstaal is geschikt voor binnen, droge omgevingen; roestvrij staal is de betere keuze voor toepassingen in vochtige ruimtes of buitenbehuizingen.

Vraag 4: Wat is vibrerend polijsten?

Trilpolijsten is een tuimelproces dat bramen en scherpe randen van het oppervlak van het onderdeel verwijdert, waardoor een consistente, matte afwerking met lage glans overblijft. Het is geen geborstelde of spiegelende afwerking. Op de CL252 roestvrijstalen versie geeft het een uniform industrieel uiterlijk zonder reflecterende of gerichte oppervlaktemarkeringen.

Vraag 5: Zijn de twee vleugels uitwisselbaar tussen deur en kozijn?

Nee – de bladeren zijn asymmetrisch (14,5 mm en 11,5 mm), dus de bredere en smallere zijkanten zijn vast. Zorg ervoor dat u het scharnier met het juiste blad tegen het deurpaneel en het kozijn plaatst voordat u gaat boren of bevestigen.

Q6: Voor welke kasttypes is de CL252 geschikt?

Het CL252 industriële kastscharnier wordt gebruikt op deuren van elektrische verdeelpanelen, schakelkastdeuren, schakelkastdeuren en kasten voor algemene industriële apparatuur - vooral waar een compact, met een schroef gemonteerd scharnier de voorkeur heeft en een openingshoek van 90° voldoende is.
