Opgelast parlementsscharnier

Voor de paneeldeurscharnieren van Yitai Lock in de groothandel is het Weld-On Parliament Pivot Hinge verkrijgbaar in elf varianten met interne en externe draadtypen, M6- en M8-maten, geïntegreerde en afneembare pinconfiguraties, en zowel 201 als 304 roestvrij staal. Het geïntegreerde type heeft een vaste pin die geschikt is voor permanente installaties; het afneembare type is voorzien van een pin aan de zijkant die kan worden uitgetrokken om de deur zonder gereedschap te verwijderen, wat de meest gebruikelijke keuze is voor behuizingen waarbij de deur periodiek moet worden verwijderd tijdens onderhoud of installatie.

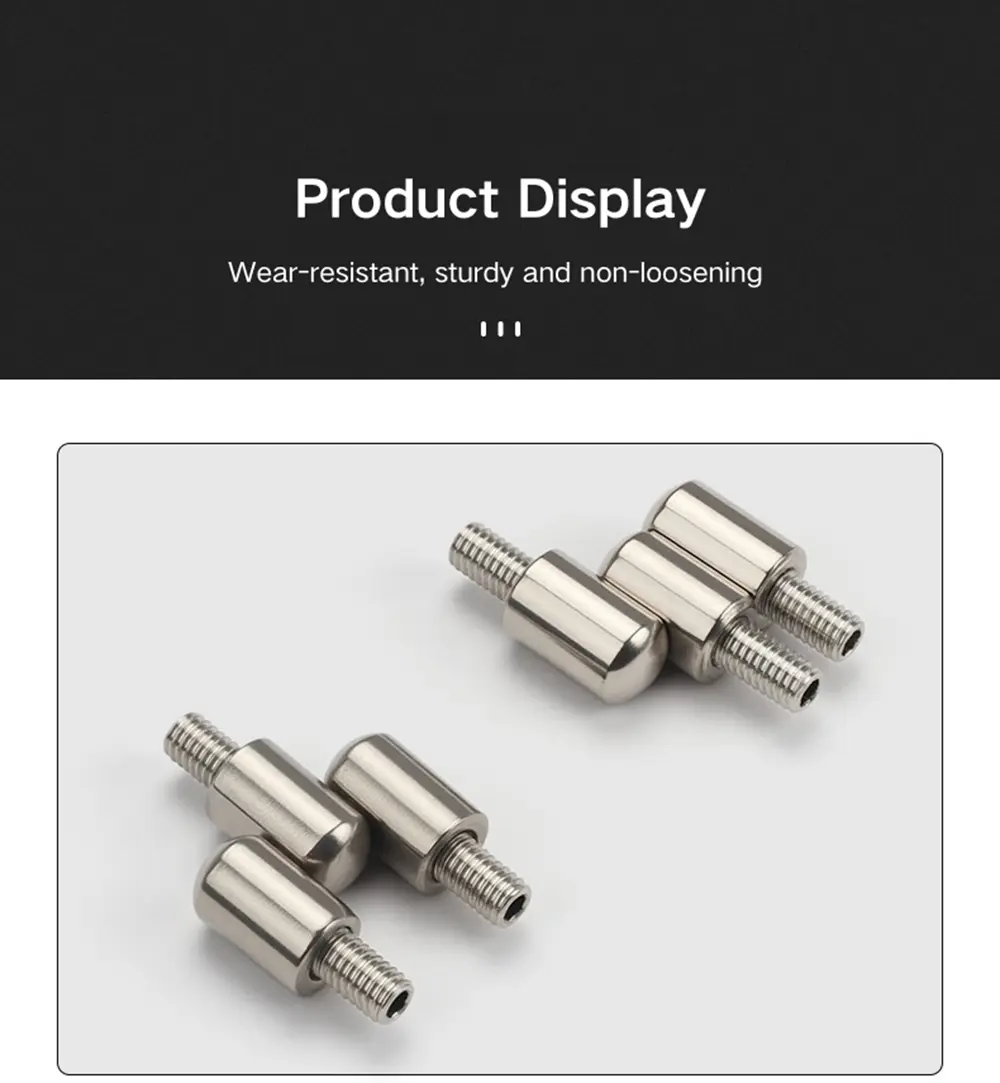

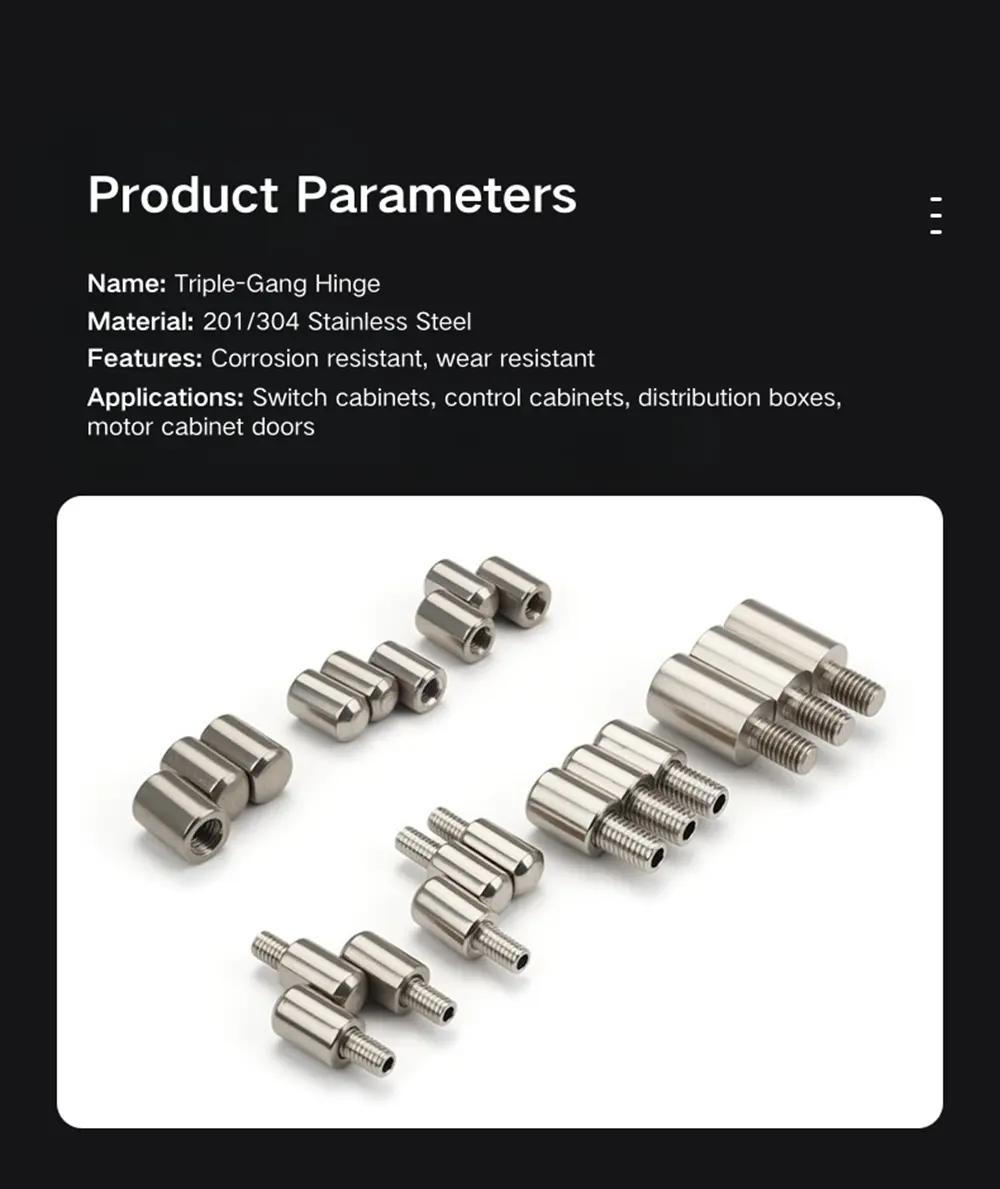

Productmodel	M8/10/12/14/16 Oppervlakscharnier
Materiaal	Ijzer/201 roestvrij staal/304 roestvrij staal
kleur kan kiezen	Roestvrij staal/zwart
Gebruik	Geschikt voor diverse soorten schakelkasten, besturingskasten etc

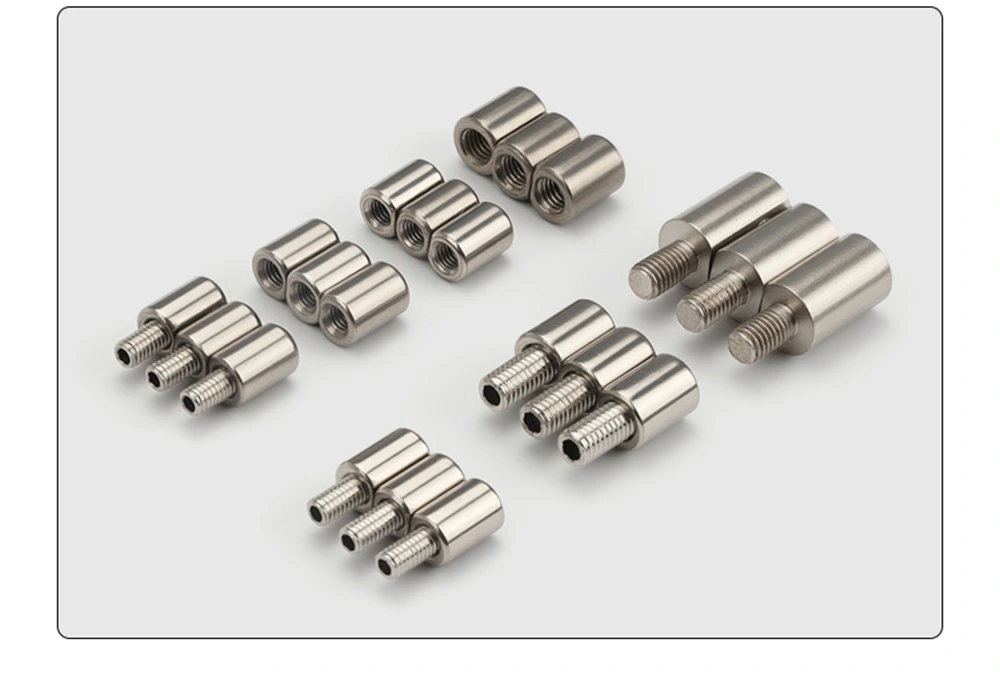

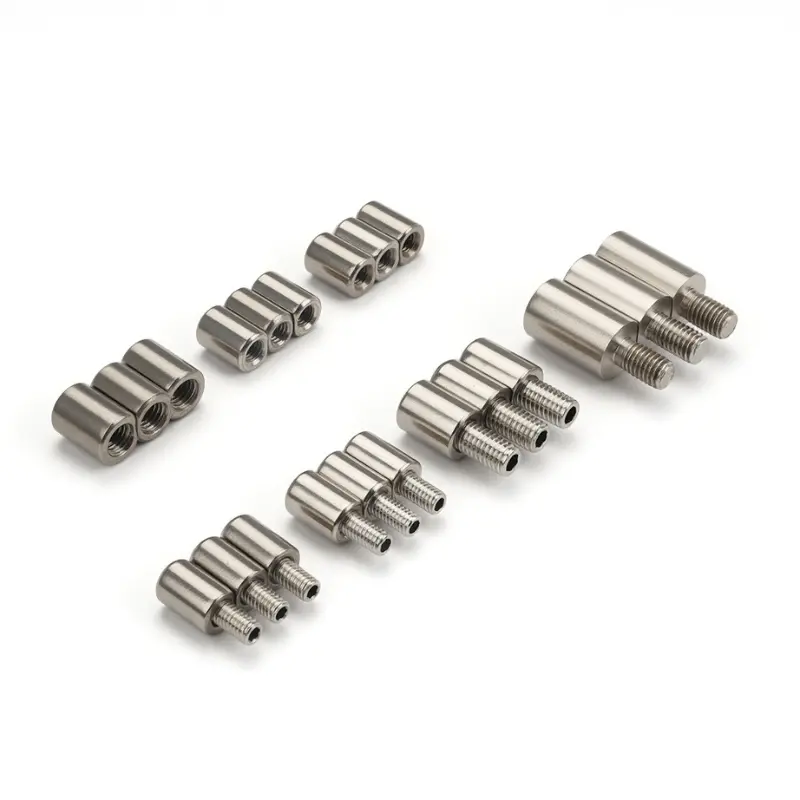

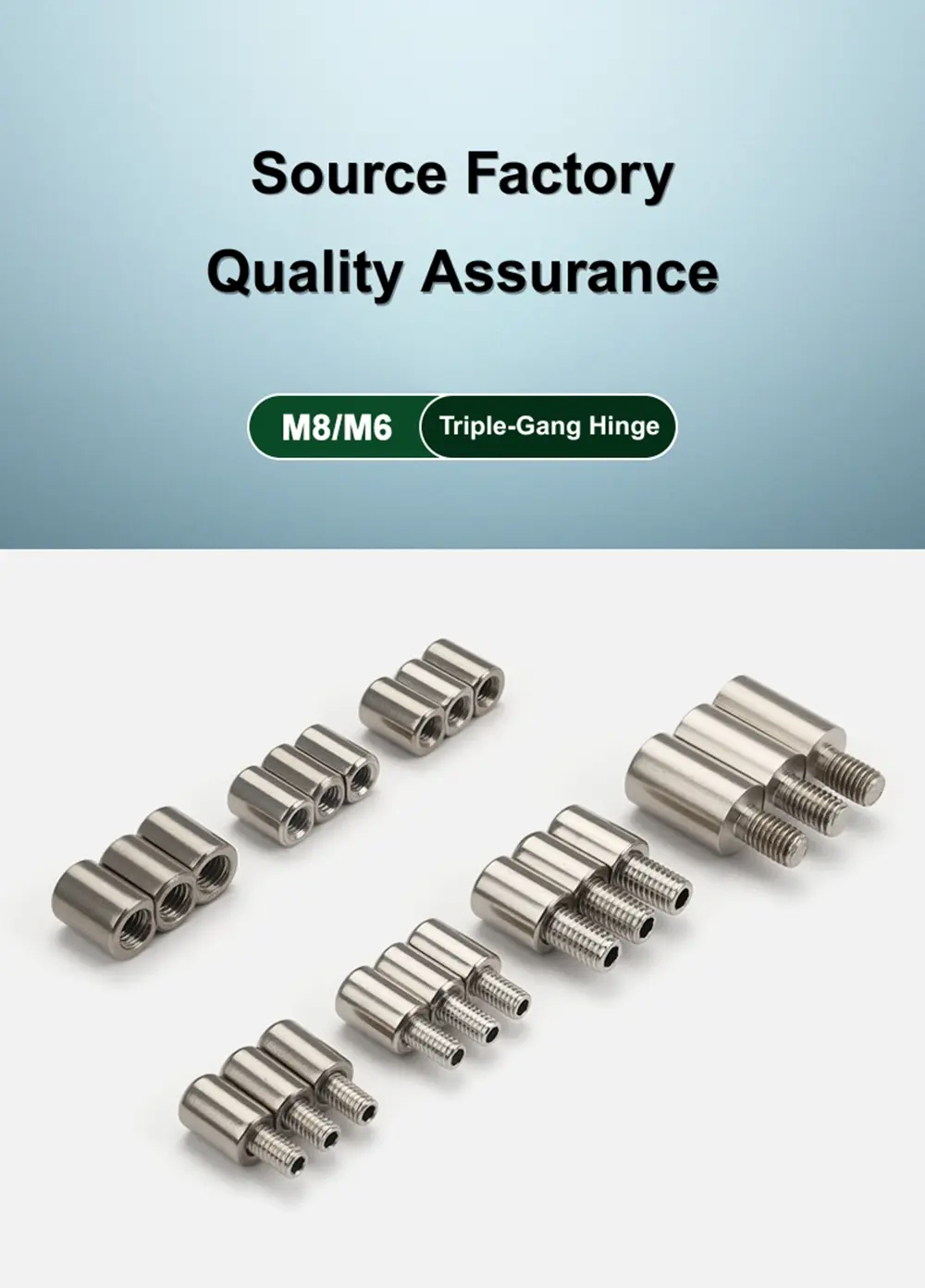

Modelopties en draadtypen

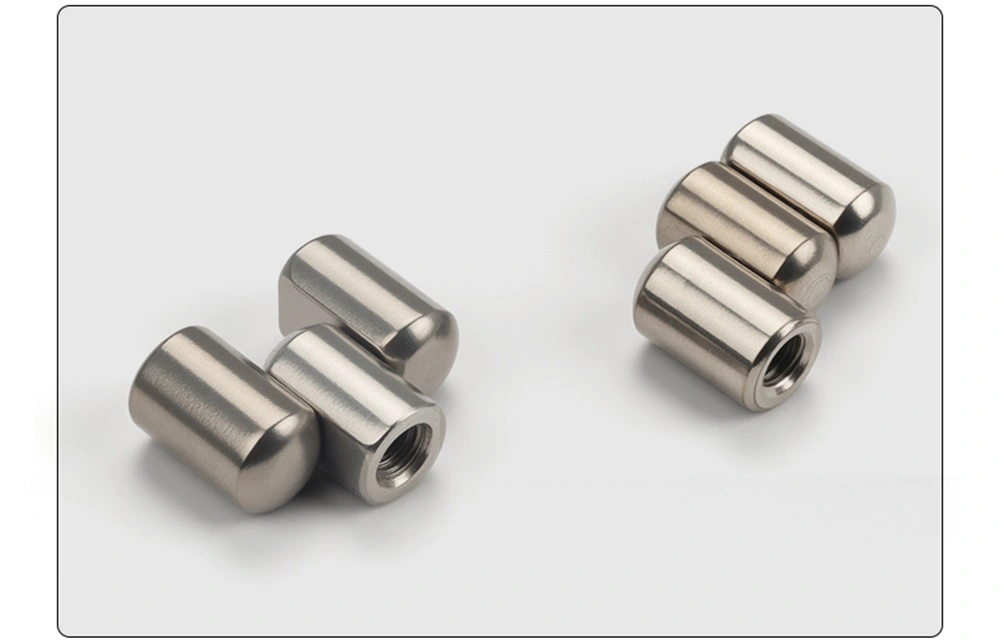

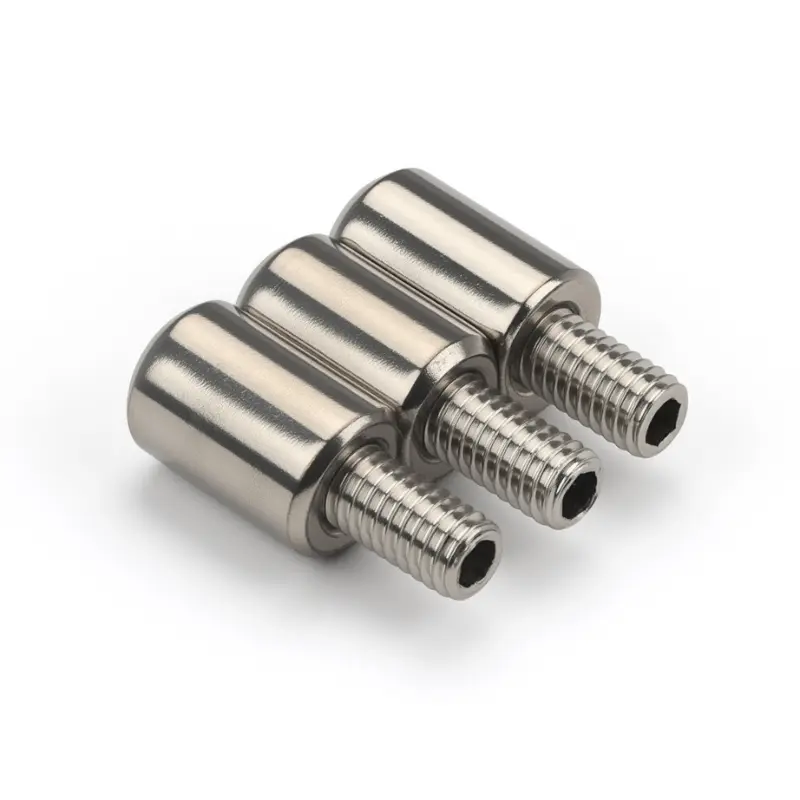

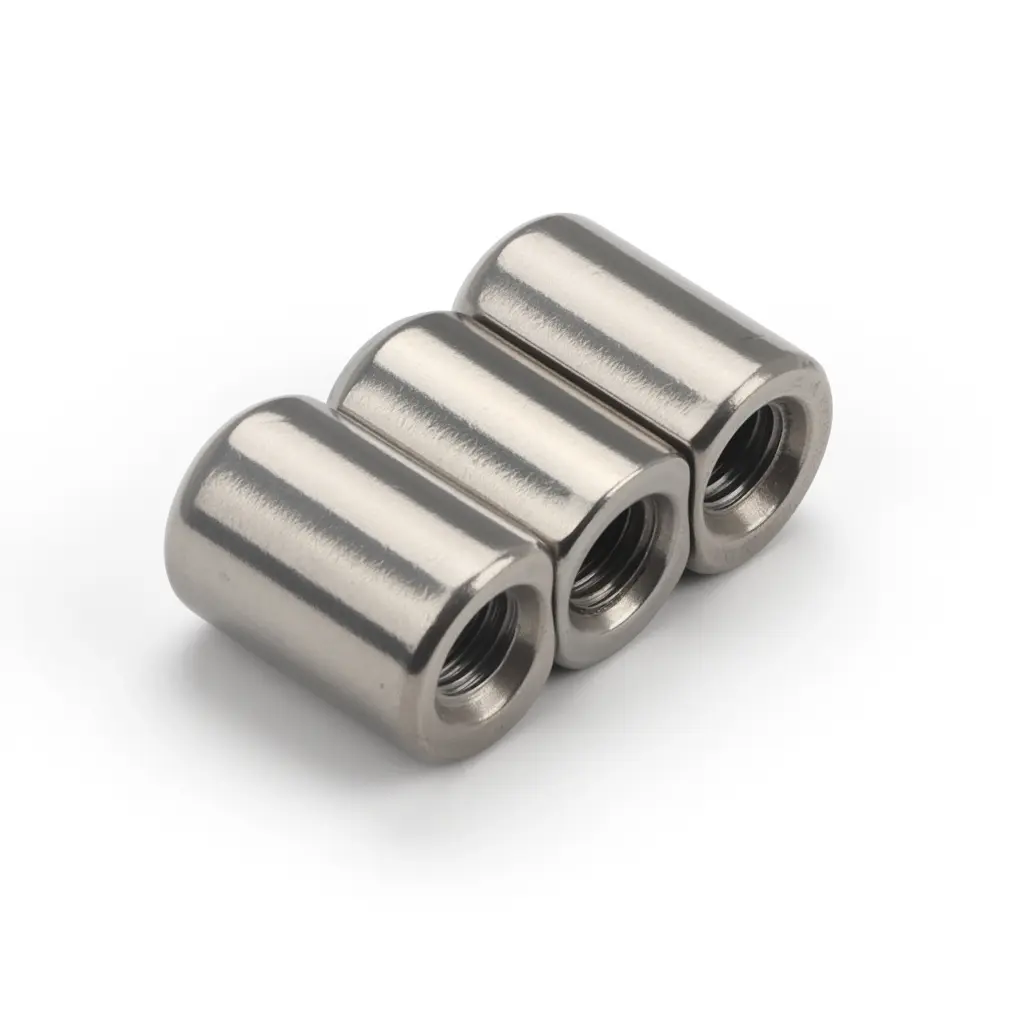

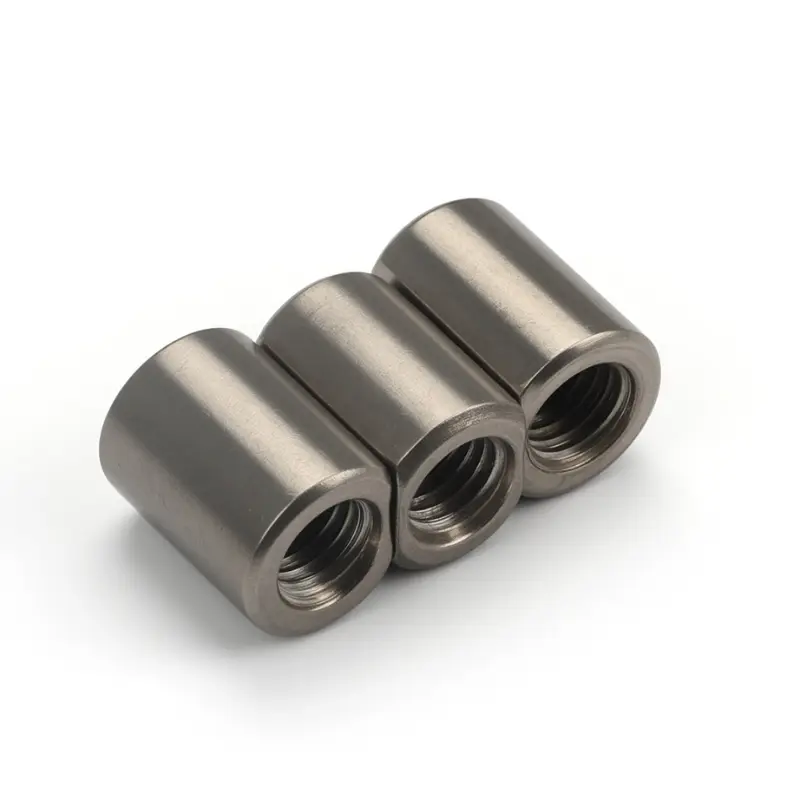

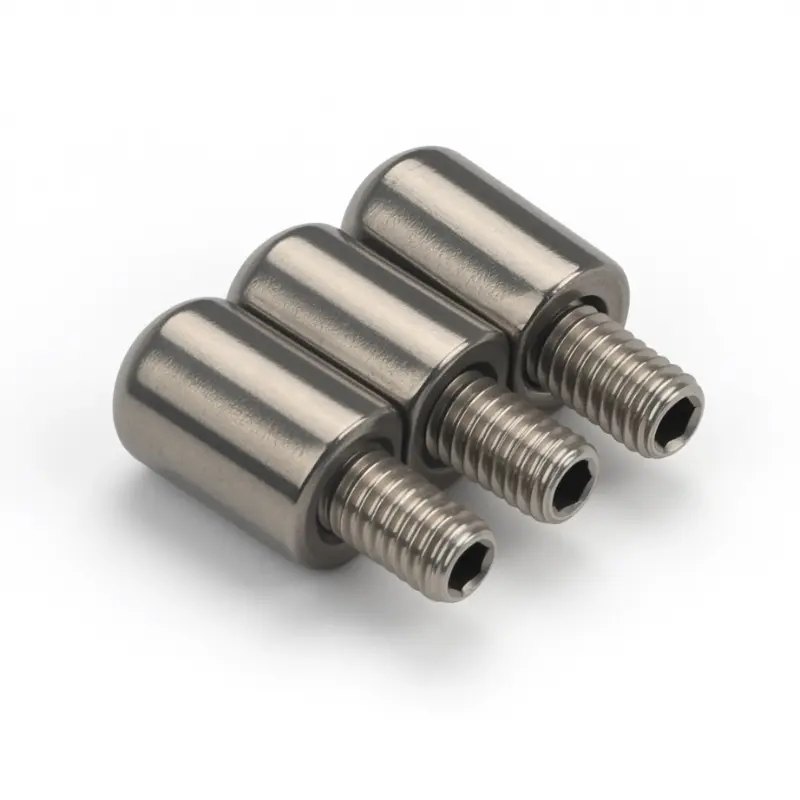

Het Weld-On Parliament Pivot Hinge wordt aangeboden in versies met interne en externe schroefdraad in zowel M6- als M8-formaten. Het type met externe schroefdraad heeft een uitstekend draadeind op het montage-uiteinde dat rechtstreeks in een tapgat in het deurpaneel of het frame past. Het type met binnendraad heeft een schroefdraadbus op het montage-uiteinde, waarin een bout vanaf de paneelzijde kan worden geplaatst. Beide worden door middel van schroefdraad op het montageoppervlak bevestigd en vervolgens door middel van lassen vastgezet voor een permanente, stabiele installatie.

Binnen het scharnierbereik zijn het type met geïntegreerde M6-buitendraad en het geïntegreerde M6-type met binnendraad de varianten met vaste pen; de pen maakt deel uit van het scharnierlichaam en kan niet worden verwijderd. Alle andere varianten zijn afneembaar, met een zijgat door de loop waardoor de pin naar buiten kan worden geschoven als de deur eraf moet. De M8×16 variant met buitendraad is de langste tapeindoptie in het assortiment, geschikt voor panelen met een grotere montagediepte.

Structuur en afmetingen

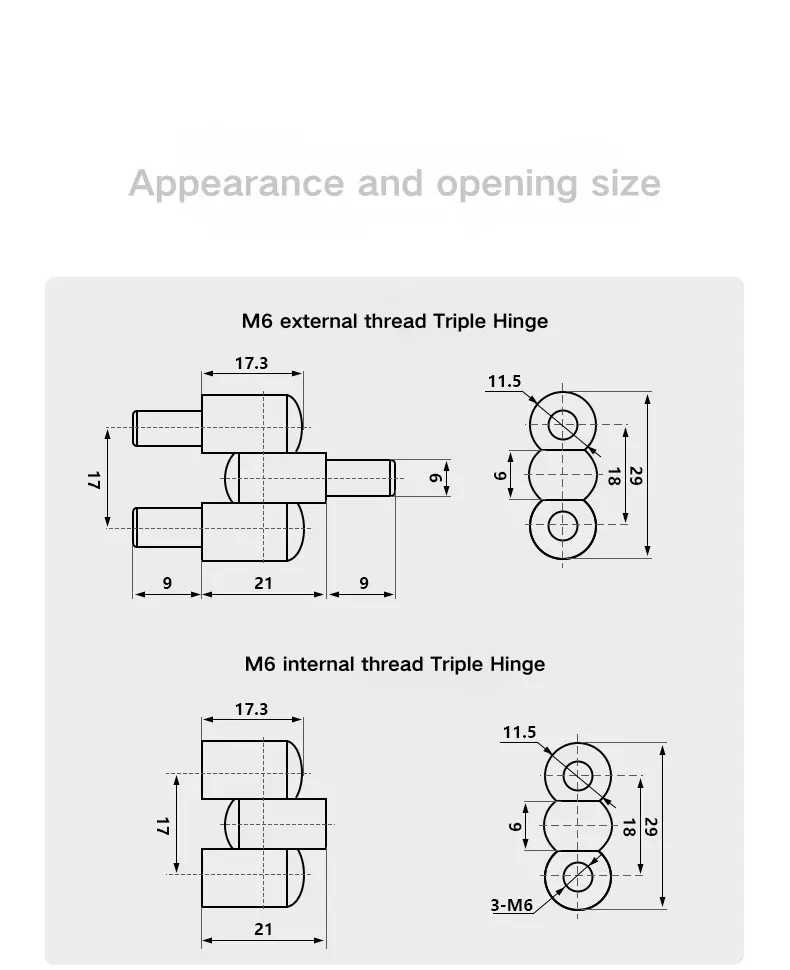

Het M6 Weld-On Parliament Pivot Hinge heeft een totale lengte van 17,3 mm met een centrale cilinderspanwijdte van 21 mm. De versie met buitendraad voegt aan elk uiteinde 9 mm noppenverlengingen toe, wat een totale spreiding van 39 mm oplevert. De drievoudige vatstapel meet een totale hoogte van 29 mm over drie secties van 9 mm, 18 mm en de bovenste knokkel, met een loopbreedte van 11,5 mm en een pindiameter van 6 mm.

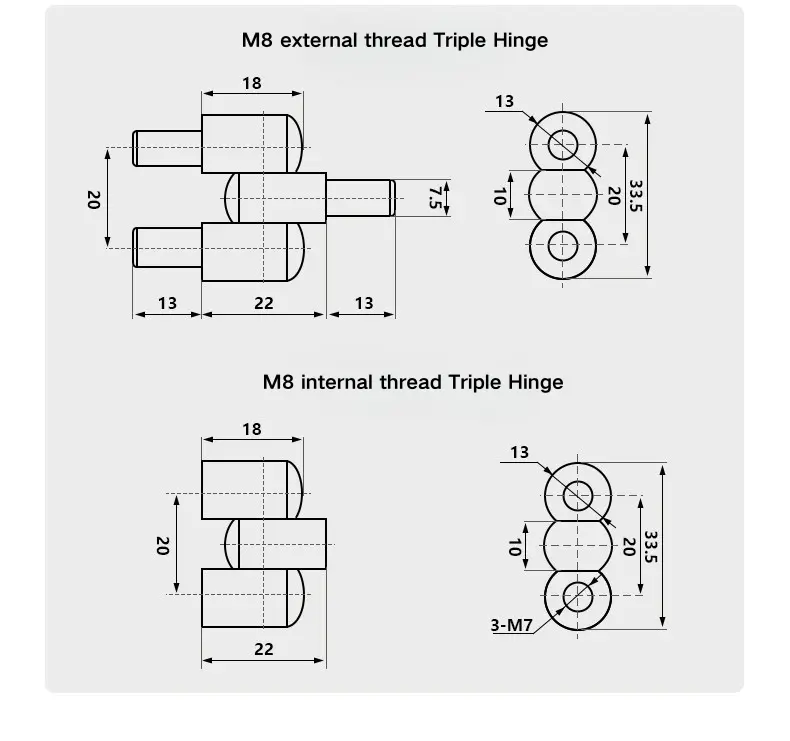

Het M8-scharnier is proportioneel groter, met een lichaamslengte van 18 mm en een middenoverspanning van 22 mm. De versie met buitendraad voegt aan elke kant 13 mm noppenverlengingen toe voor een totale spreiding van 48 mm. De drievoudige vatstapel heeft een totale hoogte van 33,5 mm over drie secties - 10 mm, 20 mm en de bovenste knokkel - met een loopbreedte van 13 mm en een pindiameter van 7,5 mm. De M8-variant met binnendraad maakt gebruik van 3 × M7-schroefdraadbussen.

Installatie en pinconfiguratie

Het Weld-On Parliament Pivot Hinge wordt geïnstalleerd door het tapeind of het mofuiteinde in het deurpaneel of het montagepunt van het frame te steken en vervolgens te lassen om de positie permanent te fixeren. Deze combinatie van draadaangrijping en lassen zorgt voor een veilige montage die zowel de rotatiebelasting van de deurbeweging als eventuele zijdelingse krachten op het scharnier tijdens gebruik aankan.

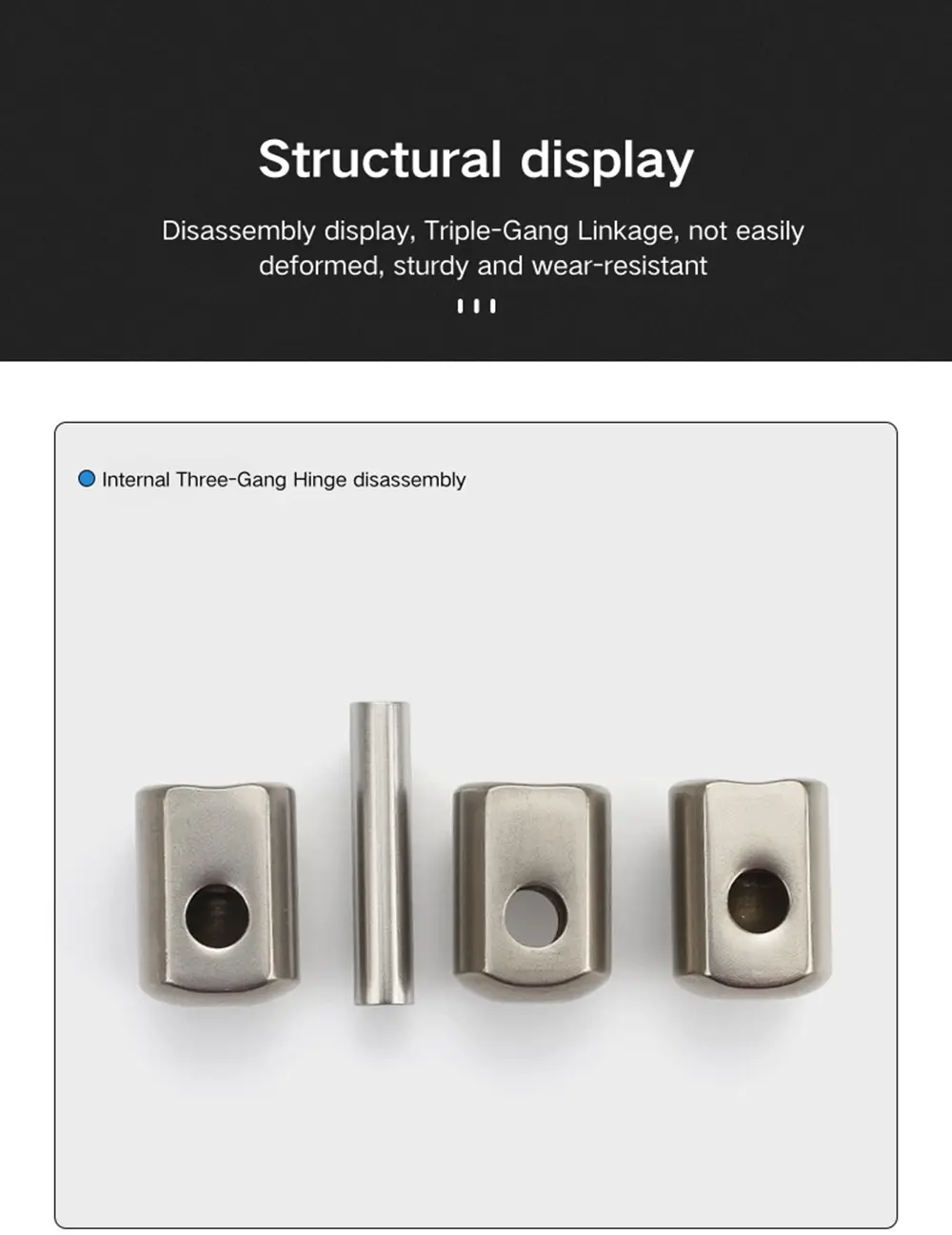

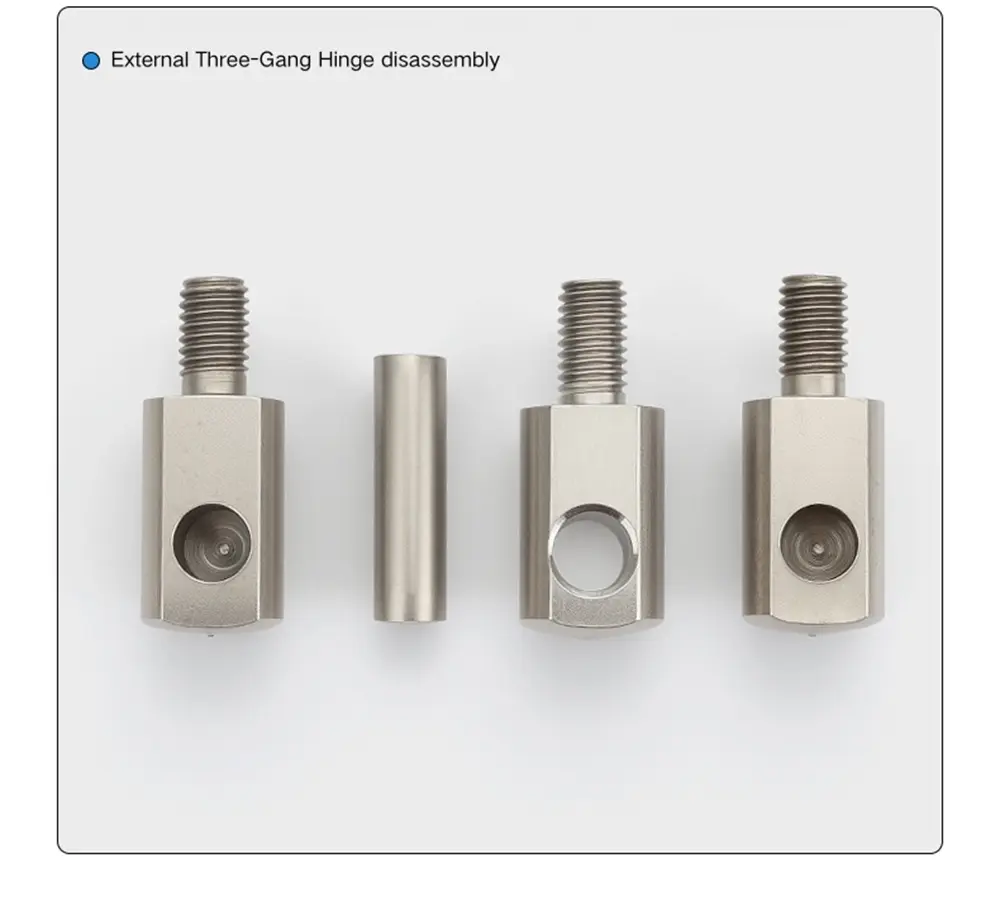

Bij de afneembare versies van deze eenheid komt de pen naar buiten via een zijgat in het vat en kan naar buiten worden getrokken om de deur los te maken van het frame zonder de gelaste montage te verstoren. De geïntegreerde versies hebben geen zijgat; de pin is in de loop bevestigd en het scharnier is niet ontworpen om de deur te verwijderen. De keuze tussen geïntegreerd en afneembaar komt neer op de vraag of het verwijderen van de deur een vereiste is tijdens de levensduur van de behuizing.

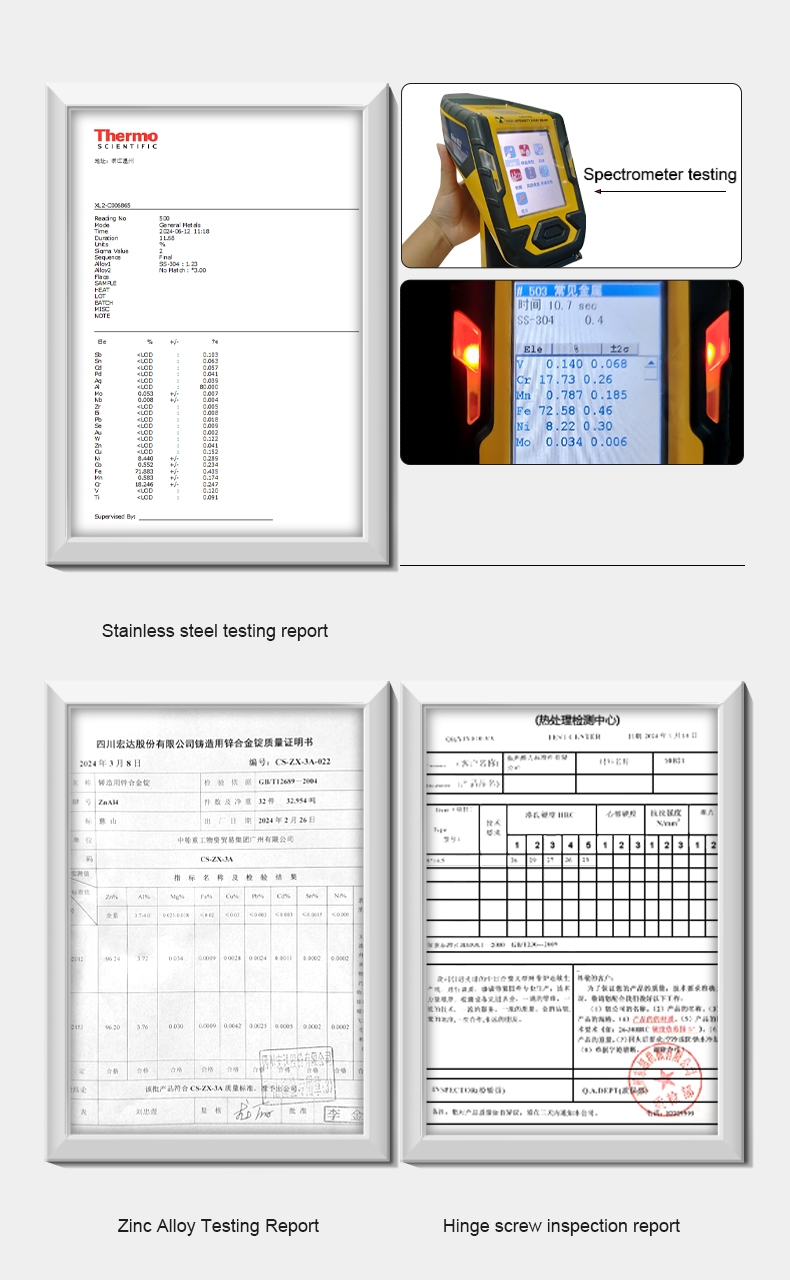

Materiaal en oppervlakteafwerking

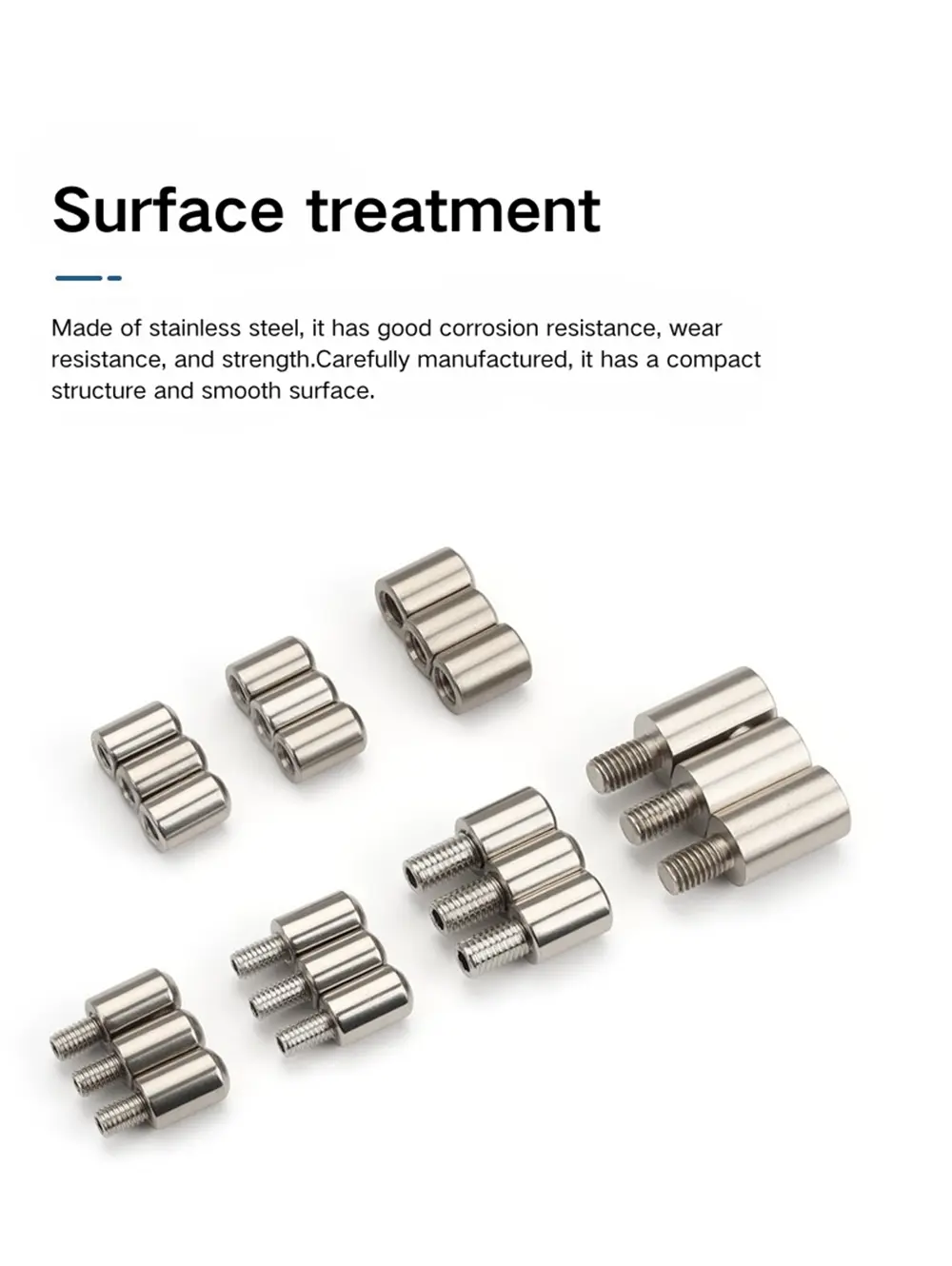

Deze modulaire is verkrijgbaar in roestvrij staal 201 en 304, beide afgewerkt met trilpolijsten. Het vibrerende polijstproces verwijdert bramen en scherpe randen en geeft een consistent, mat oppervlak met een lage glans; het is geen geborstelde of spiegelende afwerking. Beide kwaliteiten zien er na het polijsten hetzelfde uit; het verschil zit in de corrosieweerstand.

201 roestvrij staal biedt een behoorlijke corrosieweerstand voor toepassingen in schakelkasten en verdeelpanelen binnenshuis in gematigde omgevingen, en is binnen het hele assortiment de meest kosteneffectieve optie. Het 304 roestvrijstalen Weld-On Parliament Pivot Hinge is de betere keuze voor buitenbehuizingen, vochtige omgevingen of installaties waar langdurige corrosiebestendigheid een harde vereiste is. Beide zijn verkrijgbaar voor de meeste combinaties van schroefdraadgroottes en pinconfiguraties in het assortiment.

Veelgestelde vragen

Q1: Welke varianten zijn er in dit scharnierprogramma verkrijgbaar?

Het assortiment omvat elf varianten: binnen- en buitendraad in de maten M6 en M8, in roestvrij staal 201 en 304, in geïntegreerde en afneembare pinconfiguraties. De M8×16 buitendraad is ook verkrijgbaar als verlengde noppenoptie voor diepere paneelmontage.

Vraag 2: Wat is het verschil tussen de geïntegreerde en afneembare typen?

Het geïntegreerde type heeft een vaste pin; deze kan niet worden verwijderd en het scharnier is niet ontworpen voor demontage van de deur. Het afneembare type heeft een zijuitgang door de loop; de pin schuift naar buiten zodat de deur zonder gereedschap van het frame kan worden getild of de gelaste bevestiging wordt verstoord.

Vraag 3: Wat is het verschil tussen interne en externe draad?

De versie met buitendraad heeft een uitstekende draadeind die in een tapgat in het paneel of frame past. De versie met binnendraad heeft een schroefdraadbus waarin een bout vanaf de paneelzijde kan worden geplaatst. Beide worden vervolgens na het draadsnijden op hun plaats gelast voor een permanente installatie.

Vraag 4: Hoe wordt dit scharnier geïnstalleerd?

Bij de installatie wordt het tapeind of het mofuiteinde in het deurpaneel of het montagepunt van het frame geschroefd en vervolgens gelast om het scharnier permanent te bevestigen. De combinatie van draadaangrijping en lassen houdt het scharnier stabiel onder zowel roterende deurbelasting als zijdelingse krachten.

Vraag 5: Wat zijn de belangrijkste afmetingen voor de M6- en M8-versies?

Het M6 Weld-On Parliament Pivot Scharnierlichaam is 17,3 mm lang met een middenspanwijdte van 21 mm en een pendiameter van 6 mm. De triple-barrel-stapel is 29 mm hoog en 11,5 mm breed. De M8-versie heeft een lichaam van 18 mm, een middenoverspanning van 22 mm, een pendiameter van 7,5 mm en een stapelhoogte van 33,5 mm bij een breedte van 13 mm.

Vraag 6: Wat is vibrerend polijsten?

Trilpolijsten is een tuimelproces dat bramen en scherpe randen van het oppervlak van het onderdeel verwijdert, waardoor een consistente matte afwerking met lage glans ontstaat. Het is geen geborstelde of spiegelende afwerking. Zowel de 201 als de 304 roestvrijstalen versies van dit scharnier ondergaan hetzelfde trilpolijstproces.

Vraag 7: Welke roestvrij staalsoort moet ik kiezen?

201 roestvrij staal is geschikt voor standaard toepassingen in stroomkasten en verdeelpanelen binnenshuis, waarbij de blootstelling aan corrosie gematigd is. 304 roestvrij staal is de betere keuze voor buitenbehuizingen, omgevingen met een hoge luchtvochtigheid of installaties waar langdurige corrosiebestendigheid een harde vereiste is.
