Welke kleine kastaccessoires houden een industriële behuizing eigenlijk bij elkaar?

DeslotenEnscharnierenop een industriële kast krijgt de meeste aandacht, maar de kleinere fittingen houden de hele structuur bij elkaar – letterlijk. Yitalock levert een reeks kastpaneelaccessoires die de moeren, connectoren en staaffittingen afdekken die de ruggengraat vormen van een correct geassembleerde verdeelkast of industriële behuizing. Hier zie je er drie.

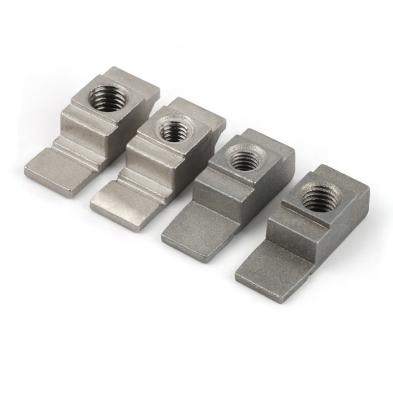

Vierkante noten en eendenbeknoten

De vierkante M6- en M8-moeren en de eendenbekmoeren zijn het soort fittingen waar zelden aan wordt gedacht totdat ze ontbreken. Ze passen in het kastframeprofiel en bieden een ankerpunt met schroefdraad voor panelen, beugels en andere componenten – zonder dat toegang tot de achterkant van het profiel nodig is om ze tijdens de montage op hun plaats te houden. Verkrijgbaar in zinklegering en 304 roestvrij staal, de keuze tussen de twee volgt de gebruikelijke logica: zinklegering voor standaard binnenbehuizingen, roestvrij staal voor alles in een vochtige of corrosieve omgeving. De 90 graden hoekprofielvarianten werken volgens hetzelfde principe, alleen gericht op hoekmontagesituaties.

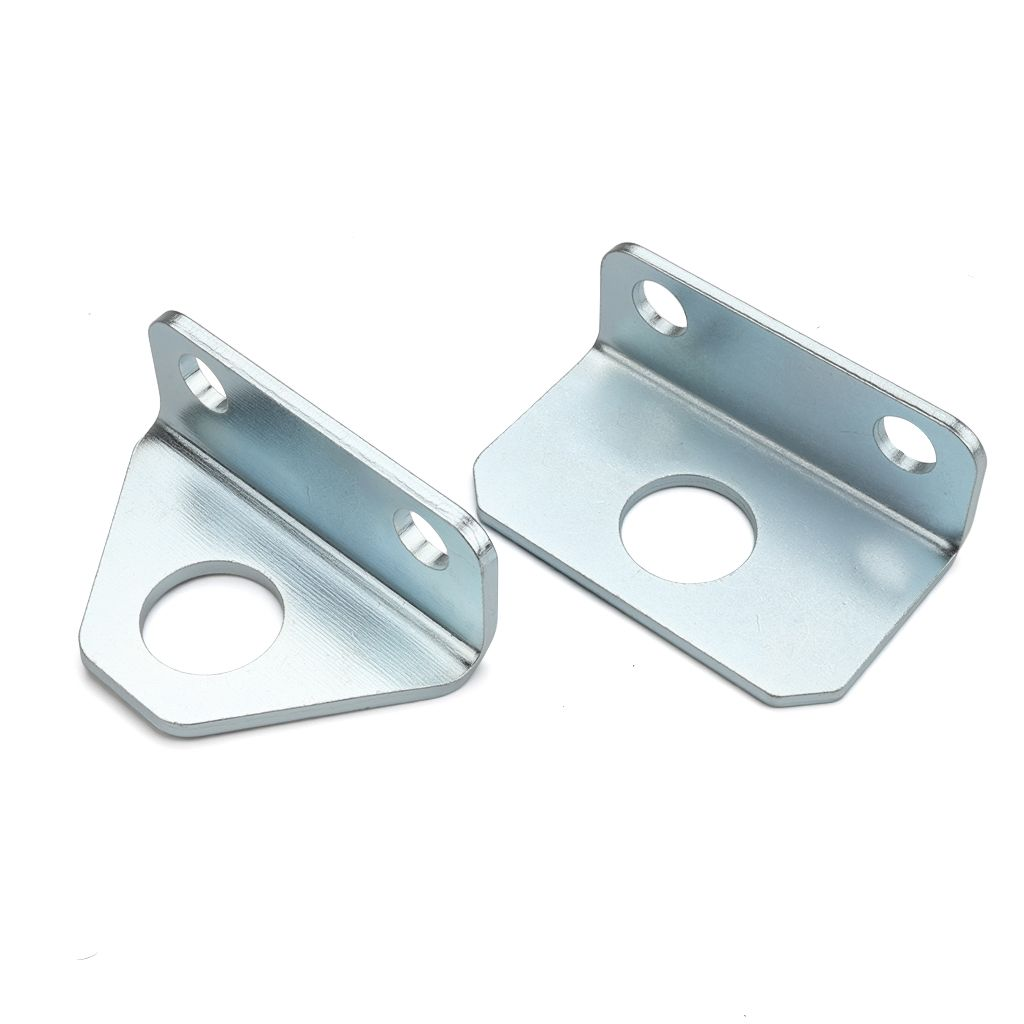

L-vormige hijsconnectoren en montagebeugels

De groep rechtsboven omvat de verbindings- en montagecomponenten van kasten: L-vormige hijsconnectoren en montagebeugels die worden gebruikt om kastsecties met elkaar te verbinden of de behuizing aan een muur- of vloerconstructie te bevestigen. Deze zijn gemaakt van gegalvaniseerd koolstofstaal, waardoor ze een stevig draagvermogen hebben bij paneelmontage. Twee vierkante modellen vertegenwoordigen de oudere versies van dit armatuur; het nieuwere trapeziumvormige model verfijnt het profiel voor een betere pasvorm binnen het framekanaal. Voor iedereen die verdeelkasten met meerdere secties assembleert of behuizingen in vaste installaties verankert, zorgen deze connectoren ervoor dat de structuur uitgelijnd en stabiel blijft zodra alles aan elkaar is vastgeschroefd.

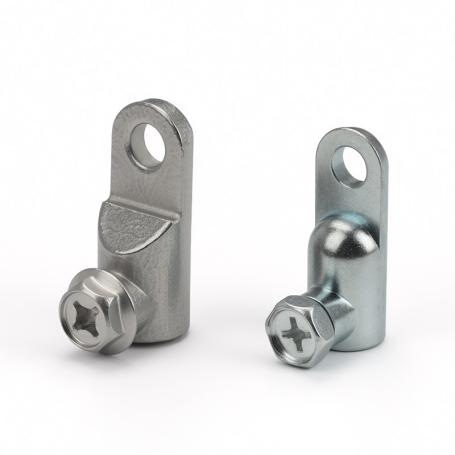

Slotstangconnectoren

De fittingen rechtsonder zijn slotstangconnectoren - de verbinding tussen de trekstang van de kastdeur en het vergrendelingsmechanisme. Bij een drijfstangvergrendeling verbinden deze connectoren de stangsecties en beveiligen ze het geheel, zodat de vergrendeling netjes wordt overgedragen van de hendel naar de bovenste en onderste bouten. Opties zijn onder meer zinklegering M8, 304 roestvrij staal M8 en zinklegering M10, die de meest voorkomende staafdraadmaten dekken die worden gebruikt in standaard industriële behuizingen. Roestvrij staal is de betere keuze voor buitenkasten of kasten met een hoge luchtvochtigheid, waarbij de staafconstructie in de loop van de tijd wordt blootgesteld aan zwaardere omstandigheden.

Het samenbrengen

Geen van deze fittingen is ingewikkeld, maar door de juiste specificaties te hanteren (draadgrootte, materiaal en modelgeneratie) bespaart u tijd tijdens de montage en vermijdt u de frustratie van niet-overeenkomende componenten ter plaatse. Voor kastpaneelconstructies die netjes bij elkaar moeten passen en zo moeten blijven, zijn deze kleine details de moeite waard om vanaf het begin op te letten.
