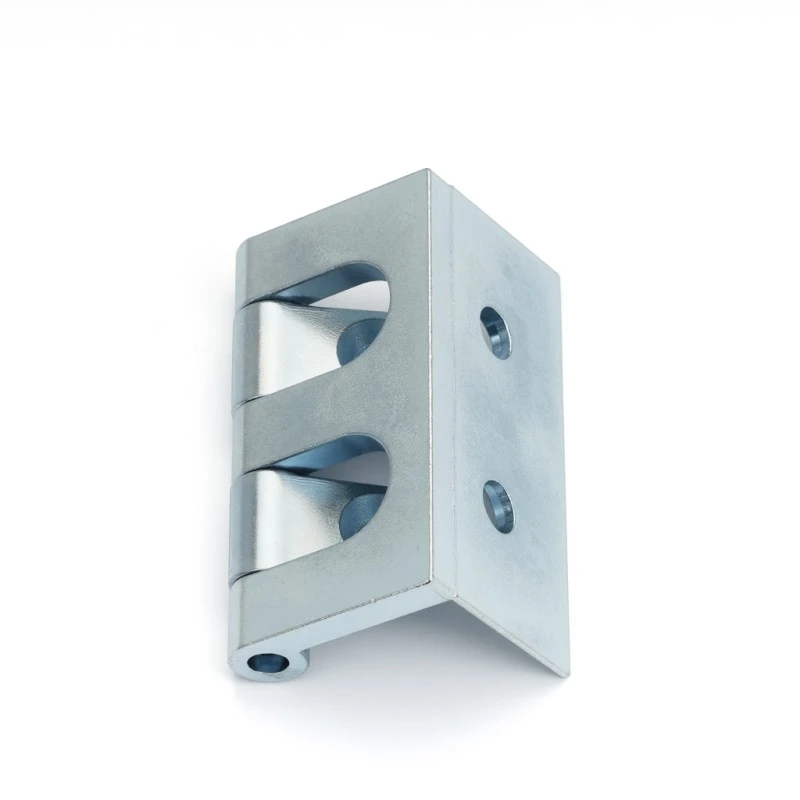

RMU Kast Scharnier van zinklegering

Voor degenen die RMU-kasthardware van Yitai Lock in volume kopen, gebruikt de RMU Cabinet Zinc Alloy Hinge CL208 een ontwerp met dubbele cilinder met twee Φ8 mm lopen en een Φ4 mm pen, waardoor het scharnier een breder draagoppervlak heeft dan een type met één cilinder van dezelfde grootte. De totale voetafdruk is 48 x 26 mm, geïnstalleerd door middel van lassen, en de twee afwerkingsopties – zwart en helder chroom – dekken de meest voorkomende oppervlaktebehandelingen van kasten in de RMU- en schakelapparatuurmarkt.

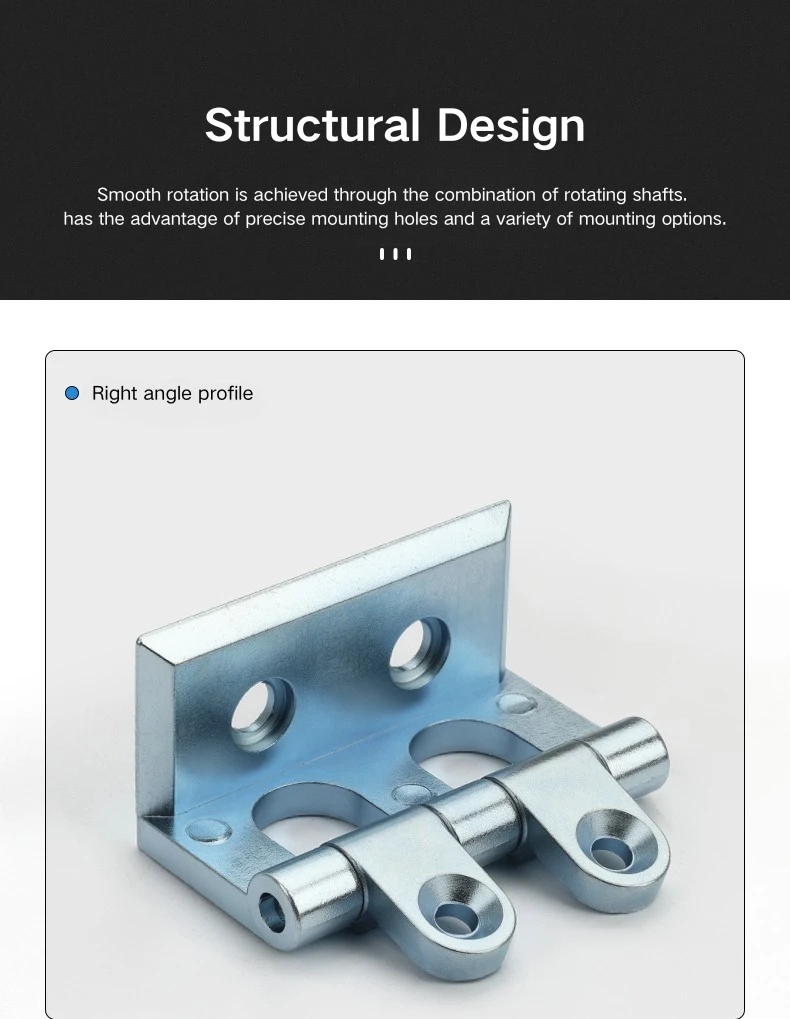

Structuur en afmetingen

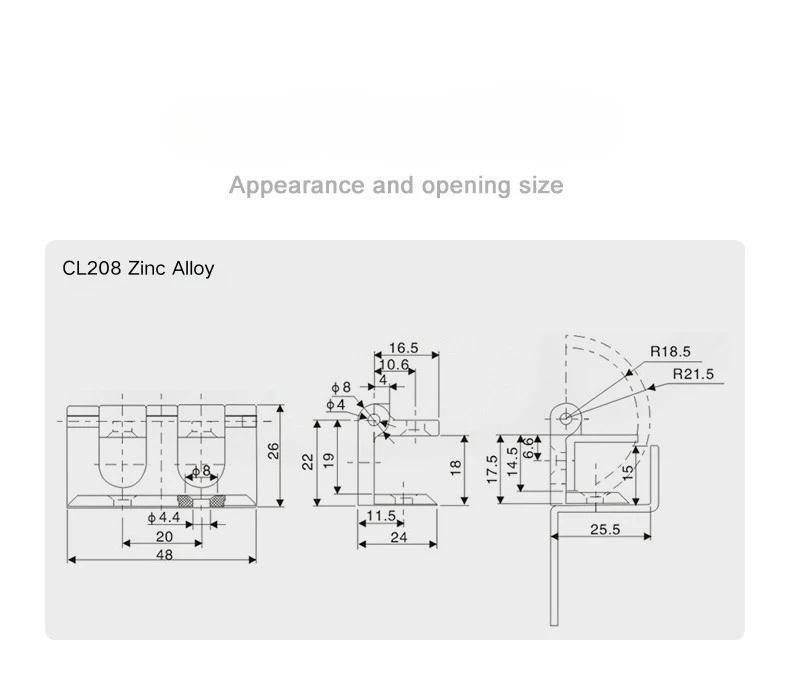

Het RMU-kastscharnier van zinklegering is in totaal 48 mm breed en 26 mm hoog, met een overspanning van 20 mm tussen de twee montagevleugels. Het RMU-kastscharnier van zinklegering maakt gebruik van twee Φ8 mm-cilinders op een gedeelde Φ4 mm-pin in plaats van een enkele knokkel - het bredere draagoppervlak verdeelt de deurbelasting gelijkmatiger en houdt beter stand bij herhaald gebruik. Het vatsamenstel bevindt zich 16,5 mm van de bladrand met het midden van de pen op 10,6 mm.

Aan het zijprofiel heeft het RMU Cabinet Zinc Alloy Scharnier een insteekdiepte van het deurpaneel van 24 mm en een bereik aan de framezijde van 25,5 mm. Het frame-aangrijpingsgedeelte is 22 mm hoog met een basis van 11,5 mm, en de zijdelingse speling bedraagt ​​17,5 mm totale hoogte met een binnentrede van 14,5 mm en een pin-offset van 6,6 mm - afmetingen die in lijn liggen met de framekanaalgeometrie die typisch is voor RMU- en verdeelkastconstructies.

Openingshoek en deurbediening

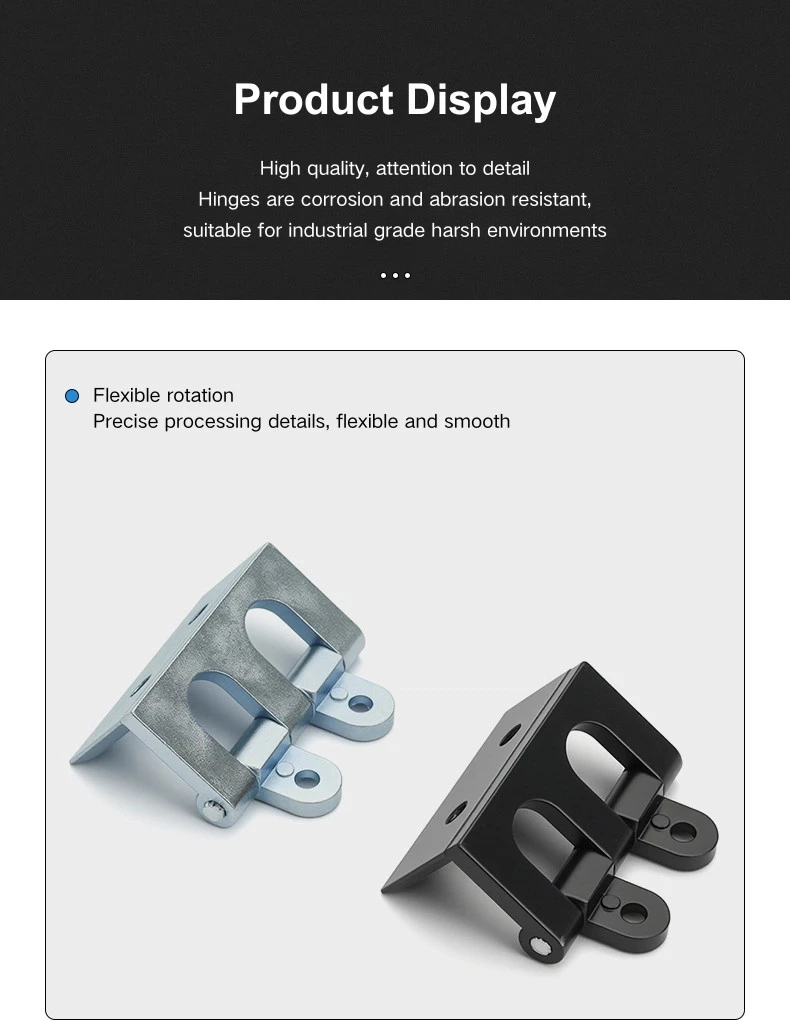

Het opvallende kenmerk van het RMU-kastscharnier van zinklegering is de openingshoek van 270°. De meeste standaard kastscharnieren openen tot 90°, 120° of 180°. Een draai van 270° betekent dat de deur bijna plat tegen de zijkant van de kast kan worden teruggevouwen in plaats van in een rechte hoek of halverwege te stoppen. Bij RMU- en ringhoofdunittoepassingen maakt dit een echt verschil wanneer technici onbelemmerde toegang tot het interieur nodig hebben voor installatie, onderhoud of kabelbeheer.

De boogradius op het RMU-kastscharnier van zinklegering loopt van R18,5 mm tot R21,5 mm door het zwenkbereik, dat de vrije ruimte definieert waar de deur doorheen gaat bij het openen. Hier moet rekening mee worden gehouden bij het indelen van de kast; er moet voldoende ruimte langs de kast zijn zodat de deur volledig open kan draaien zonder enige belemmering.

Voltooi opties en toepassing

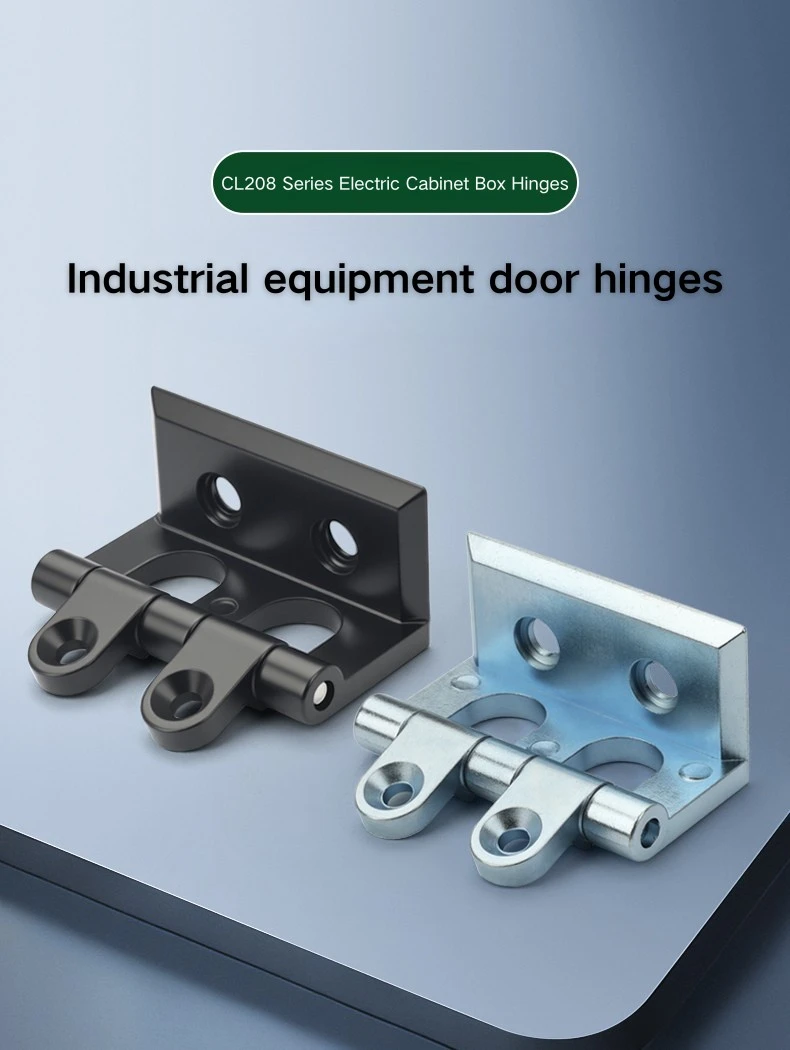

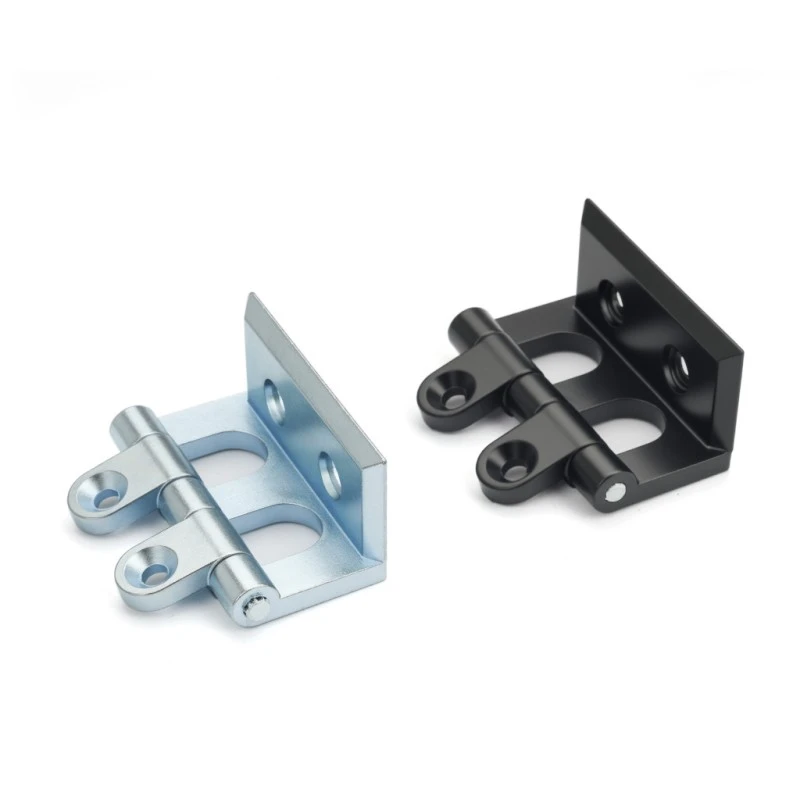

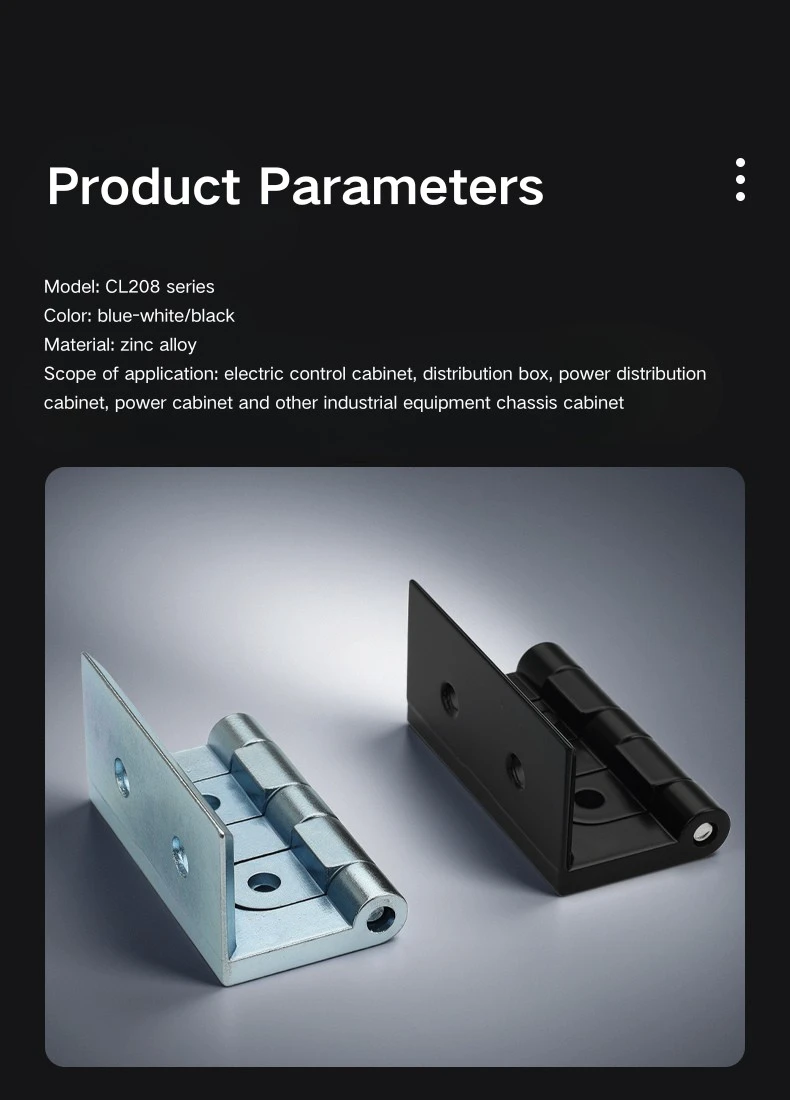

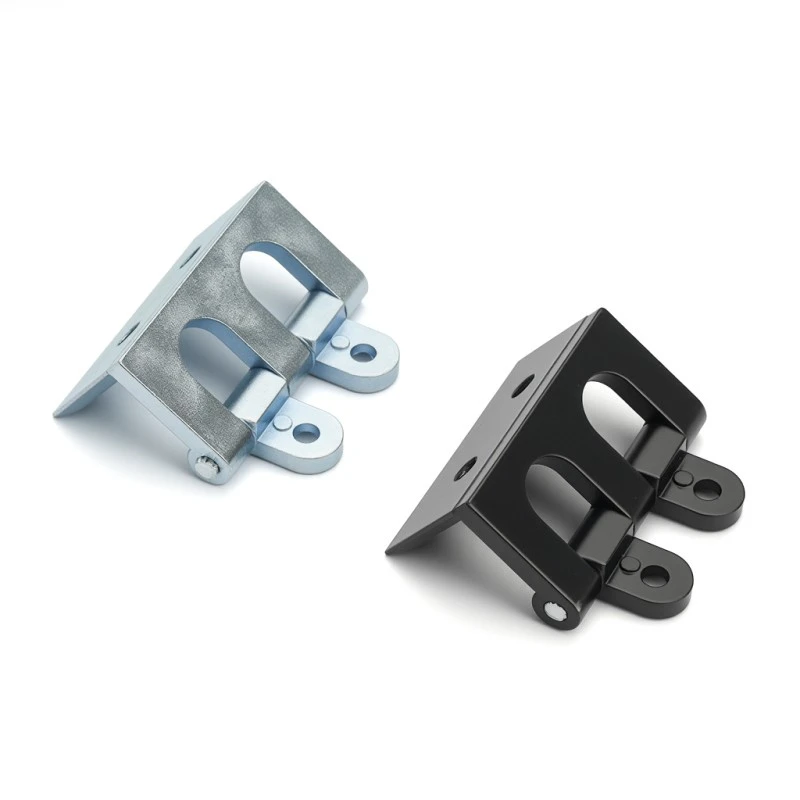

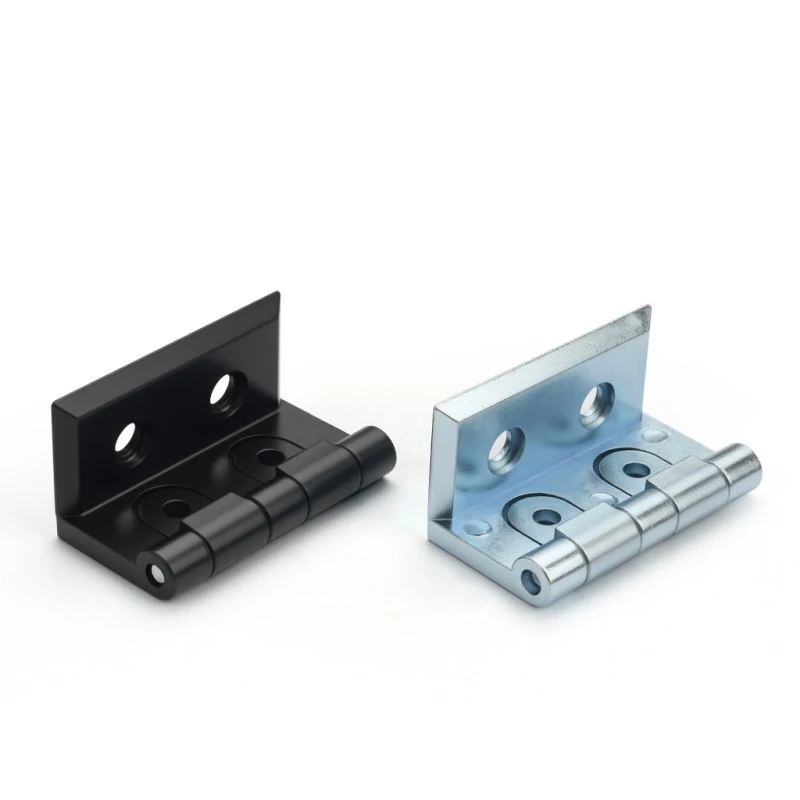

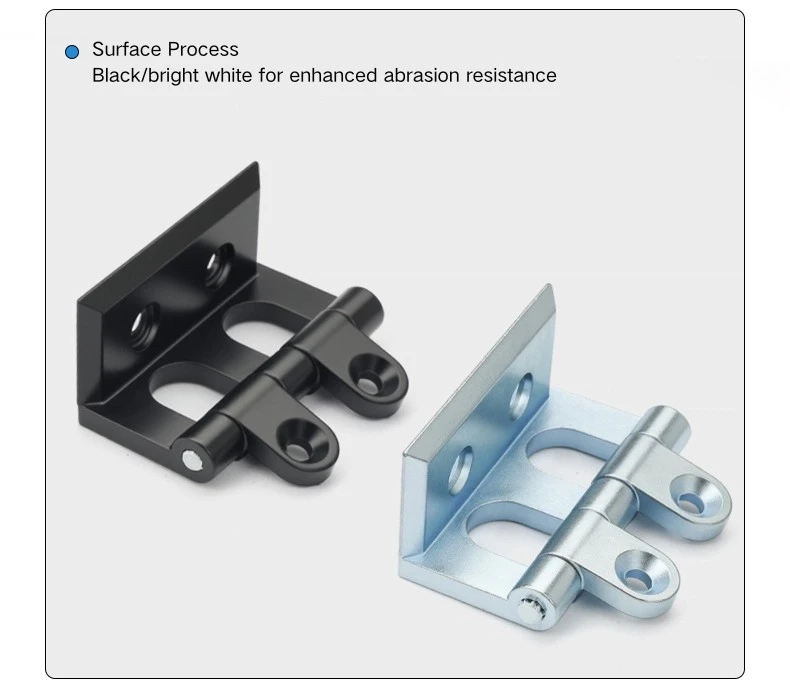

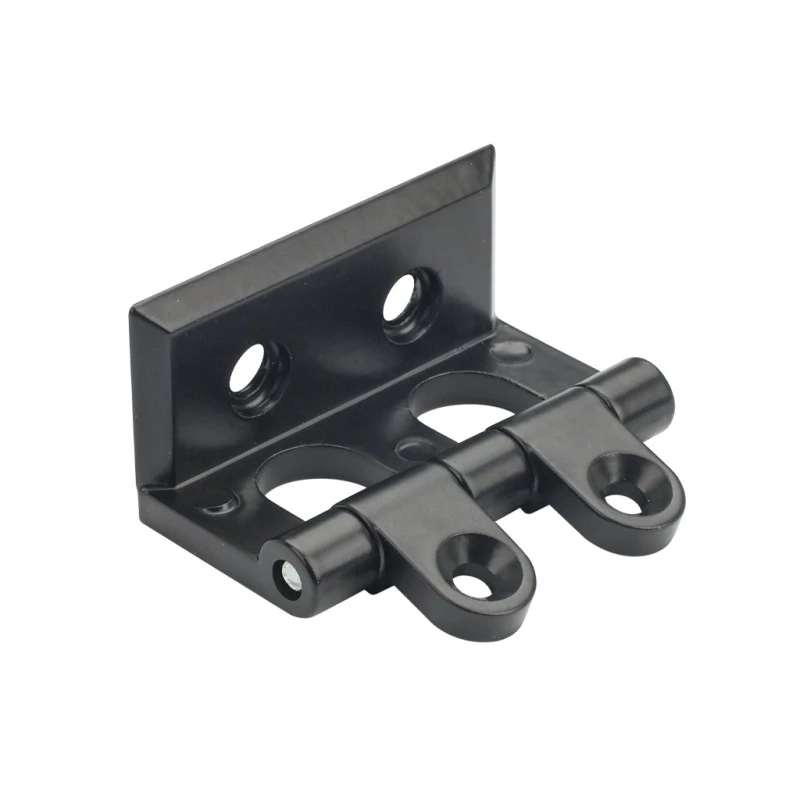

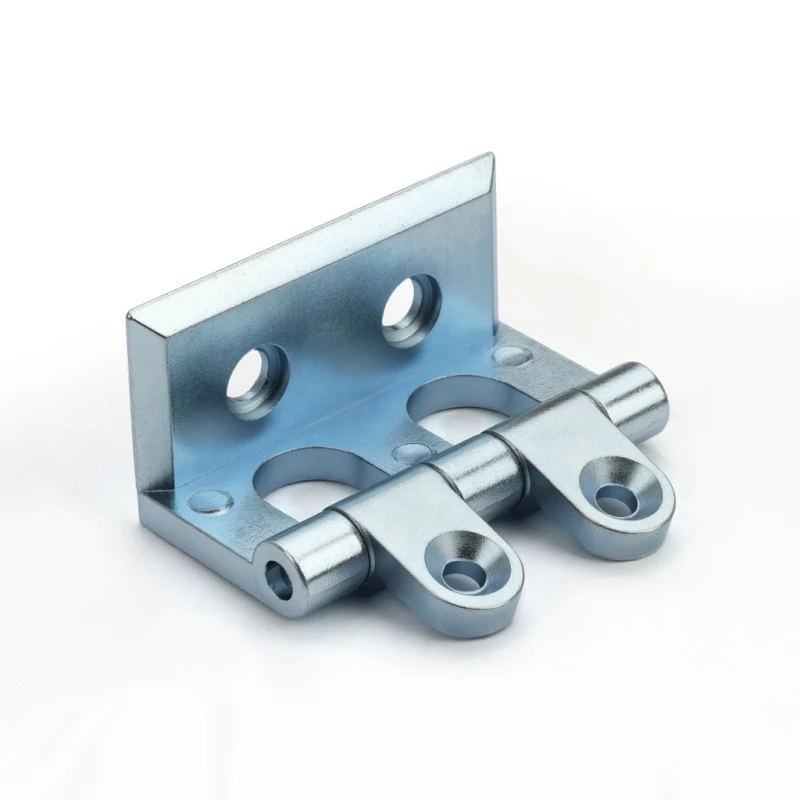

Het RMU-kastscharnier van zinklegering is verkrijgbaar in twee afwerkingen: zwart en helder chroom. Zwart past bij donker gepoedercoate kastbehuizingen en is de meest voorkomende keuze bij RMU-constructies waarbij de buitenkant van de kast een standaard industriële afwerking heeft. Helder chroom geeft een gepolijst, reflecterend uiterlijk en werkt goed op lichter gekleurde of decoratieve behuizingspanelen waarbij de scharnierafwerking deel uitmaakt van de algehele kastesthetiek.

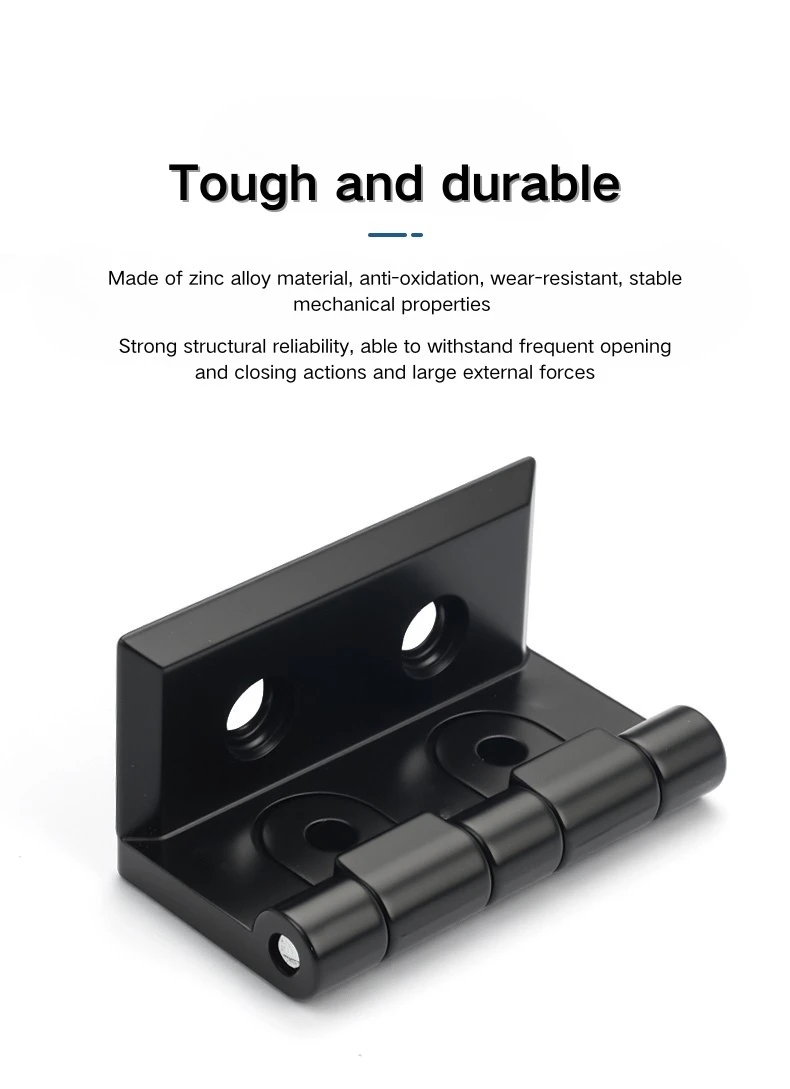

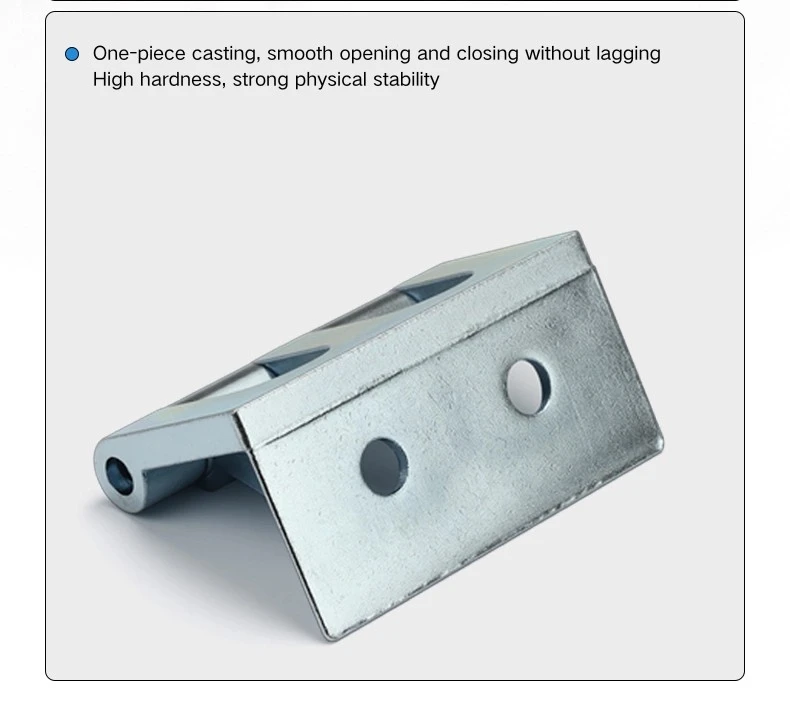

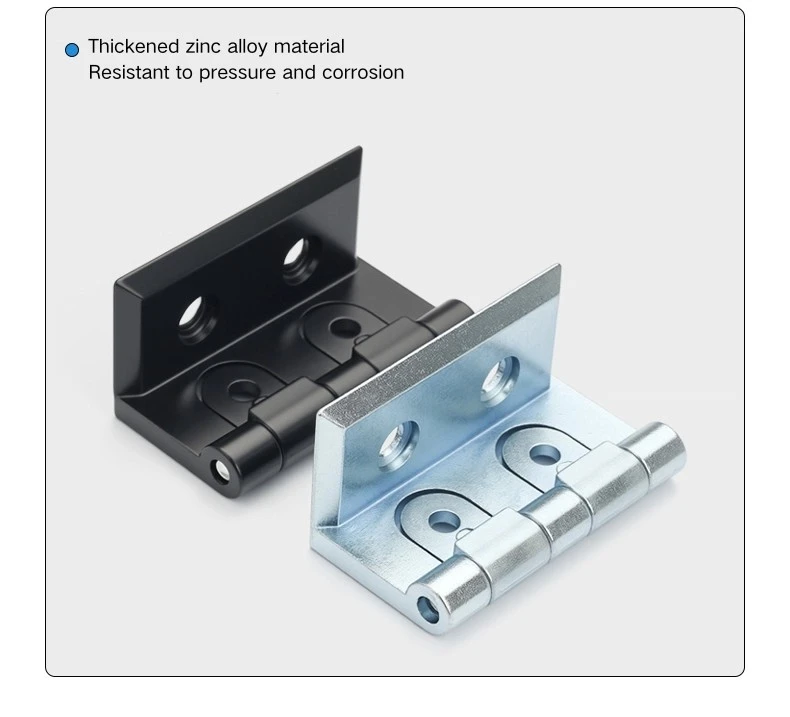

Beide afwerkingen van het zinklegeringsscharnier van de RMU-kast worden tijdens de fabricage rechtstreeks op het kastframe gelast, dus de keuze van de afwerking is een permanente beslissing tijdens de bouwfase. De constructie van zinklegering kan goed overweg met typische industriële binnenomgevingen, en de gegoten behuizing zorgt voor een consistente maatnauwkeurigheid bij productiebatches – handig wanneer het scharnier nauwkeurig moet worden uitgelijnd met een passend framekanaal over meerdere kasteenheden.

Veelgestelde vragen

Vraag 1: Wat is de openingshoek van het CL208-scharnier?

De CL208 opent tot 270°, waardoor de deur plat kan draaien en bijna volledig langs het kastframe kan worden teruggeklapt. Dit is de belangrijkste reden dat het wordt gespecificeerd voor RMU- en ringhoofdunitkasten waarbij volledige toegang tot de binnenkant regelmatig vereist is.

Vraag 2: Wat zijn de algemene afmetingen van de CL208?

Het CL208 kastscharnier van zinklegering is 48 mm breed en 26 mm hoog, met een binnenoverspanning van 20 mm tussen de montagevleugels. De reikwijdte aan de kozijnzijde is 25,5 mm en de instapdiepte van het deurpaneel is 24 mm.

Vraag 3: Hoe wordt de CL208 geïnstalleerd?

De CL208 is een gelast scharnier; het wordt tijdens de fabricage door middel van lassen aan het kastframe en het deurpaneel bevestigd. Er is geen optie voor schroefmontage voor dit model.

Vraag 4: Welke afwerkingsopties zijn beschikbaar?

De CL208 wordt geleverd in een zwarte zinklegering en een heldere chroomzinklegering. Zwart is de standaardkeuze voor donkere of gepoedercoate behuizingen; helder chroom past bij lichtere of decoratieve kastafwerkingen.

Vraag 5: Voor welke kasttypes is de CL208 ontworpen?

De CL208 is voornamelijk ontworpen voor ringhoofdunitkasten en wordt ook gebruikt op elektrische verdeelkasten, industriële schakelkasten en schakelkastbehuizingen. De openingshoek van 270° is vooral relevant voor RMU-toepassingen waarbij volledige deurvrijheid een functionele vereiste is.

Vraag 6: Is er ruimte nodig voor de deurzwaai van 270°?

Ja. De deur beweegt bij het openen door een boog van R18,5 tot R21,5 mm. Zorg er tijdens het indelen van de kast voor dat er voldoende ruimte is langs de kast zodat de deur volledig kan rondzwaaien zonder aangrenzende constructies of apparatuur te raken.

Vraag 7: Is de CL208 verkrijgbaar in roestvrij staal?

De CL208 is momenteel alleen verkrijgbaar in zinklegering, in zwarte en helder verchroomde afwerkingen. Voor roestvrijstalen kastscharnieropties kunnen andere modellen uit het Yitai Lock-assortiment geschikter zijn, afhankelijk van uw toepassing.
